Anschlussbeispiele

13 Anschlussbeispiele
Die folgenden Abschnitte enthalten Anschlussbeispiele für die einzelnen Stecker des
Geräts.
Verdrahtungsbeispiele für den Geräteanschluss finden Sie im Anhang.
13.1 X1, X2 – 24 V

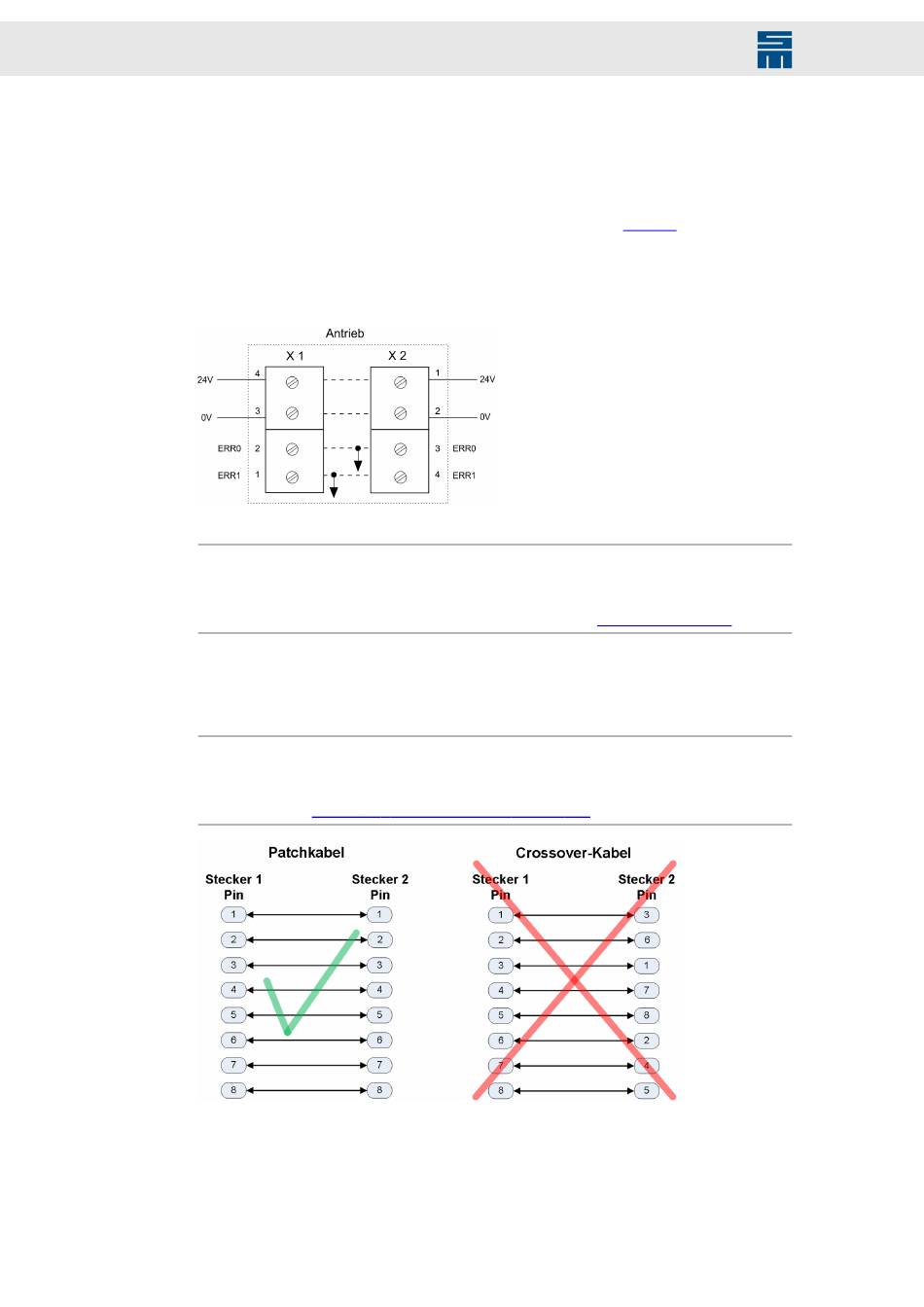

Abb. 81: Logikversorgung: 24 V ±20 %
Hinweis
Bei Netzteilen und Antriebsverstärkern mit integriertem Netzteil sind die Signale ERR0
und ERR1 Ausgänge, bei allen anderen Antriebsverstärkern sind diese Signale Eingän-
ge und sorgen hier für eine bessere Fehlerreaktion (siehe Anschlussbelegung).
13.2 X3, X4 – Busanbindung
Hinweis
Für die Verbindung zwischen den Geräten, zum Beispiel über den RS485-Bus, kön-
nen auch vorgefertigte Ethernet-Patchkabel verwendet werden (keine Crossover-Ka-
bel), siehe auch
Abb. 82: Fehlerhafte Busanbindung
134
Kapitel 14 „Systemanschluss", Seite 156 (Verbindung C).
