Montagebeispiele mit externem Kühlkörper

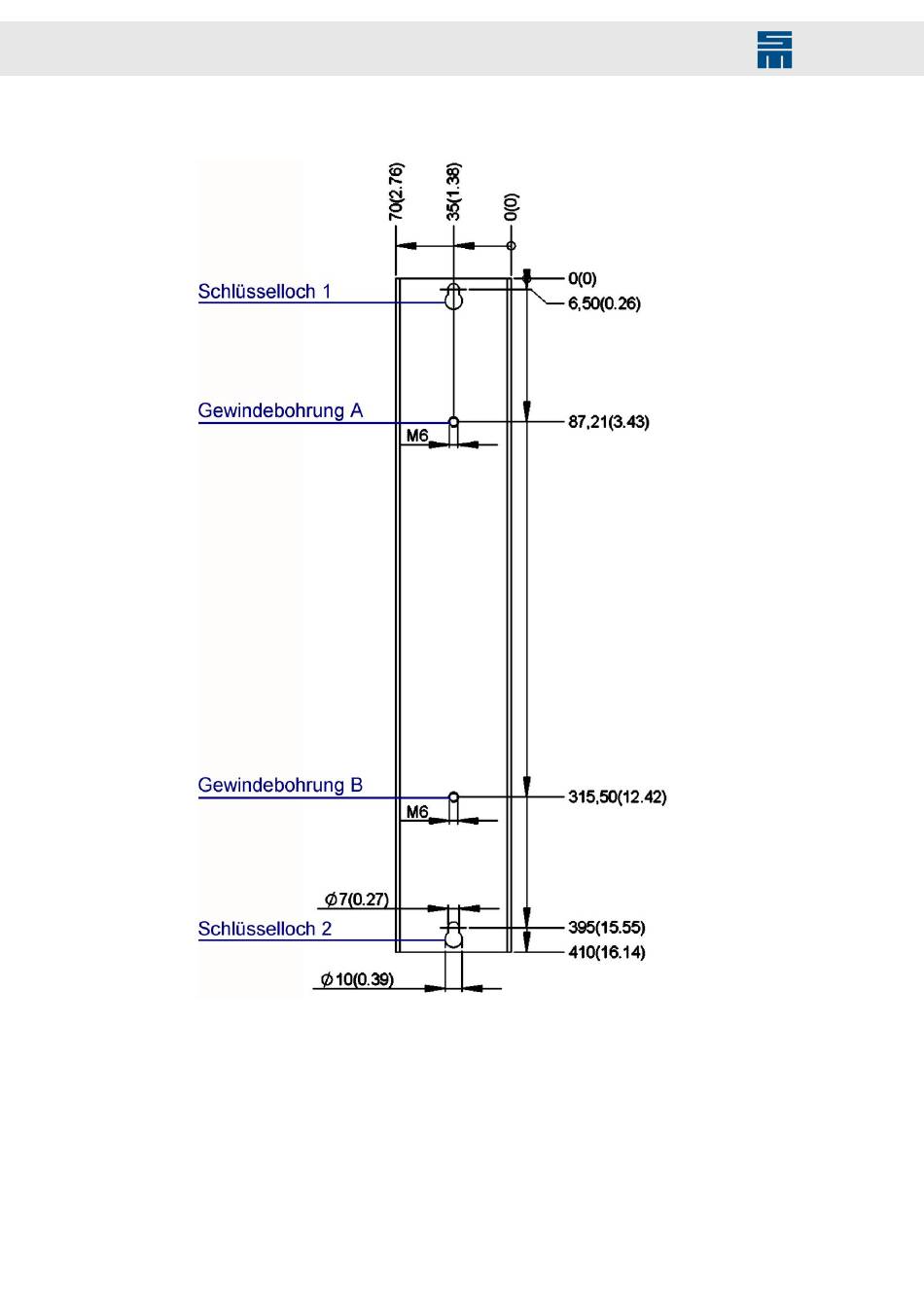

10.4 Montagebohrungen für 70-mm-Geräte
Abb. 78: Maße in mm (inch)
▸
Die Schlüssellöcher 1 und 2 sind zur Befestigung des Moduls an einer Flüssigkeits-
kühlrückwand oder an einem Strangkühlkörper vorgesehen.
▸
Die Gewindebohrungen A und B sind zur Montage eines Hochleistungskühlkörpers
vorgesehen.
104 Antriebssystem SD2 - Hardwarebeschreibung
