Steckerplatzierung - SIEB & MEYER SD2 Serie Hardware-Beschreibung

9.3.3

Steckerplatzierung

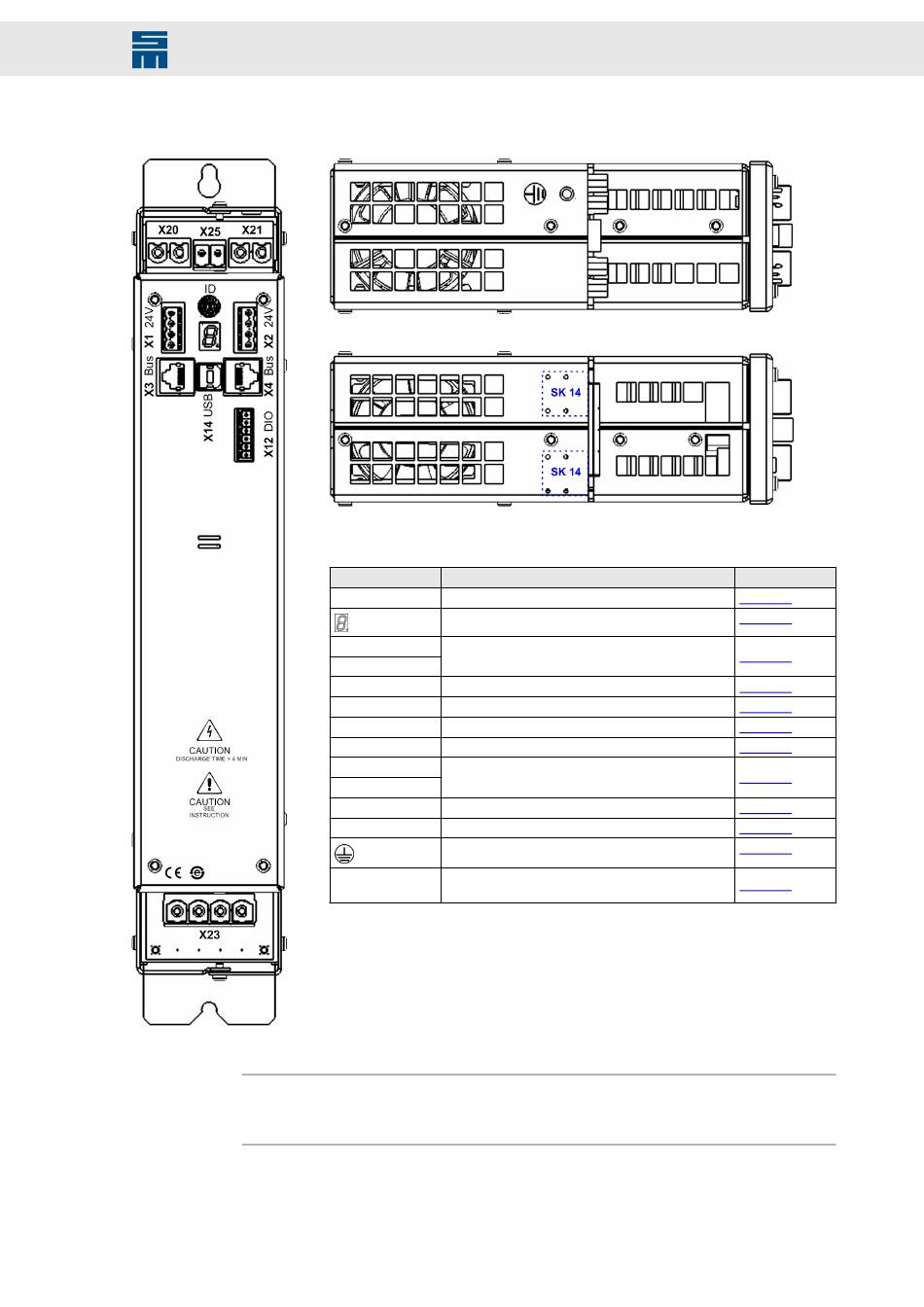

Abb. 68: Frontansicht
Hinweis
Der passende Steckersatz für die Gerätevariante 0362191y ist unter der Artikelnummer
32299540 bei SIEB & MEYER erhältlich.
Antriebssystem SD2 - Hardwarebeschreibung
Abb. 69: Draufsicht
Abb. 70: Unteransicht
Anschluss Bedeutung
ID Adresswahlschalter des Gerätes
Statusanzeige
X1 24 V
Powerbus: 24 V Logikversorgung und Statusmel-
dung vom Netzteil
X2 24 V
X3 Bus Bus Eingänge
X4 Bus Bus Ausgänge
X12 DIO digitale Eingänge / digitale Ausgänge
X14 USB USB Schnittstelle Parametrierung
X20
Zwischenkreis Ausgang
X21
X23 Netzeinspeisung Leistungsnetzteil
X25 Externer Ballastwiderstand
Gehäuseerdung
Befestigungsmöglichkeit für Schirmanschlussklem-
SK 14
me SK 14 von Phoenix
Leistungsnetzteil PS2
Beschreibung
Seite 109
Seite 166
Seite 109
Seite 110
Seite 110
Seite 118
Seite 120
Seite 120
Seite 122
Seite 123
Seite 153
Seite 154
95
