Anschlussbelegung
➮

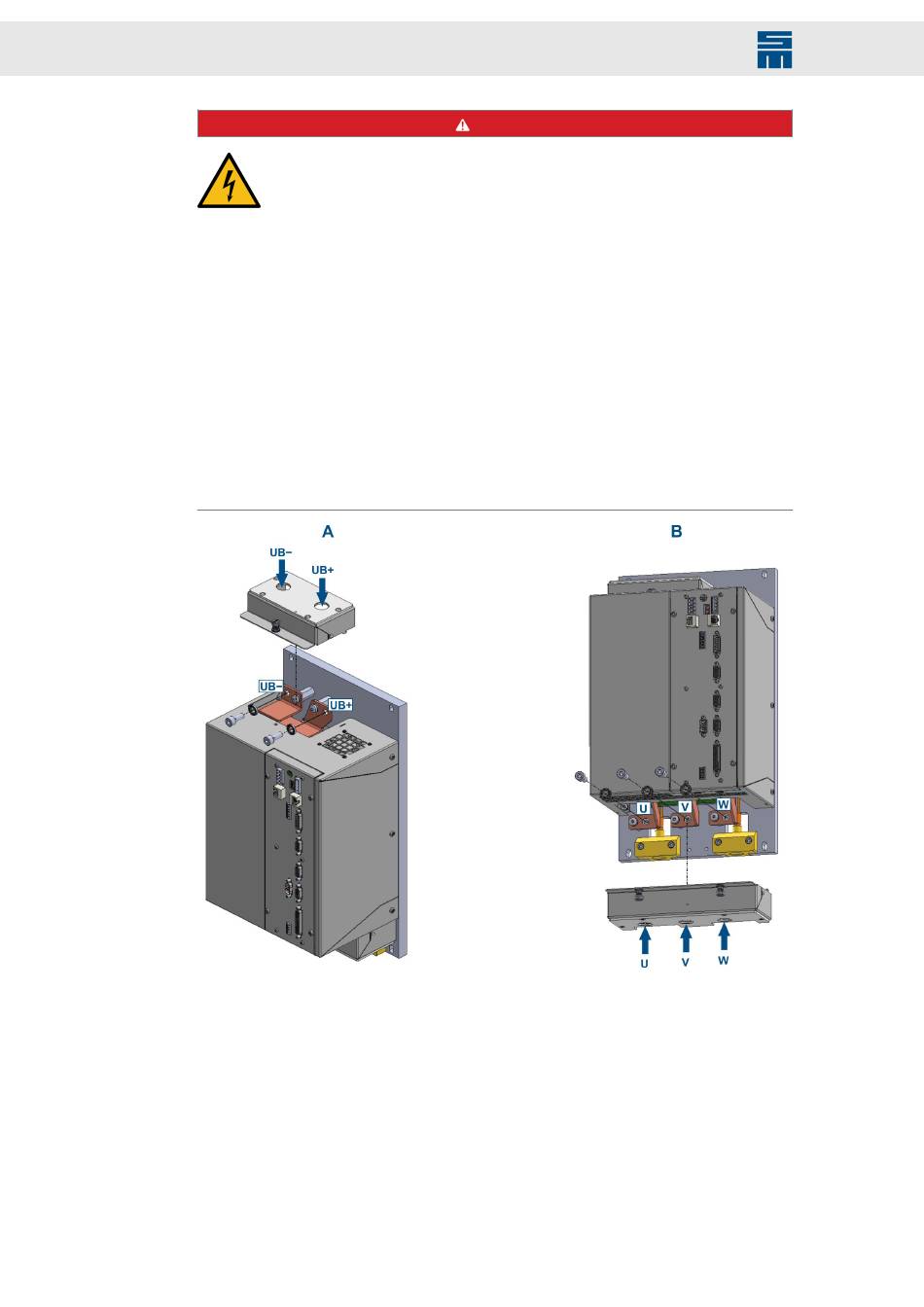

Lösen Sie die Schnellverschlussschraube oben am Gerät und nehmen Sie den An-
schlussdeckel ab [Bild A]. Die Zwischenkreisanschlüsse sind als Kupferschienen
mit Bohrungen ausgeführt.
➮
Führen Sie die Zwischenkreiskabel (UB+, UB−) durch den oberen Anschlussde-
ckel entsprechend der Pfeile im Bild und schließen Sie dann die Kabel mit Hilfe von
Ringkabelschuhen an die jeweilige Kupferschiene an [Bild A].
a.
b.
132
Hohe Spannungen im Zwischenkreis
Auch nach dem Abschalten des Netzteils können im Zwischenkreis des ge-
samten Systems hohe Spannungen anliegen, die zu schweren Verletzun-
gen führen können.
→ Beachten Sie. dass die Zwischenkreis-Verbindungen erst vom Gerät
getrennt werden dürfen, wenn der Zwischenkreis vollständig entladen
ist („Kondensatorentladung").
→ Bevor Sie Arbeiten am Gerät bzw. am Zwischenkreis vornehmen,
führen Sie folgende Schritte aus:
→ Trennen Sie das Netzteil sicher von der Netzversorgung.
→ Warten Sie die Entladezeit der Zwischenkreiskapazitäten ab. Diese
beträgt länger als 6 Minuten.
→ Stellen Sie durch Nachmessen sicher, dass der Zwischenkreis voll-
ständig entladen ist.
→ Trennen Sie die Zwischenkreis-Verbindungen vom Netzteil.
→ Beachten Sie auch die allgemeinen Sicherheitshinweise, bevor Sie
weitere Arbeiten am System durchführen.
Schraubengröße = M8
Anzugsdrehmoment = 23 Nm
GEFAHR
