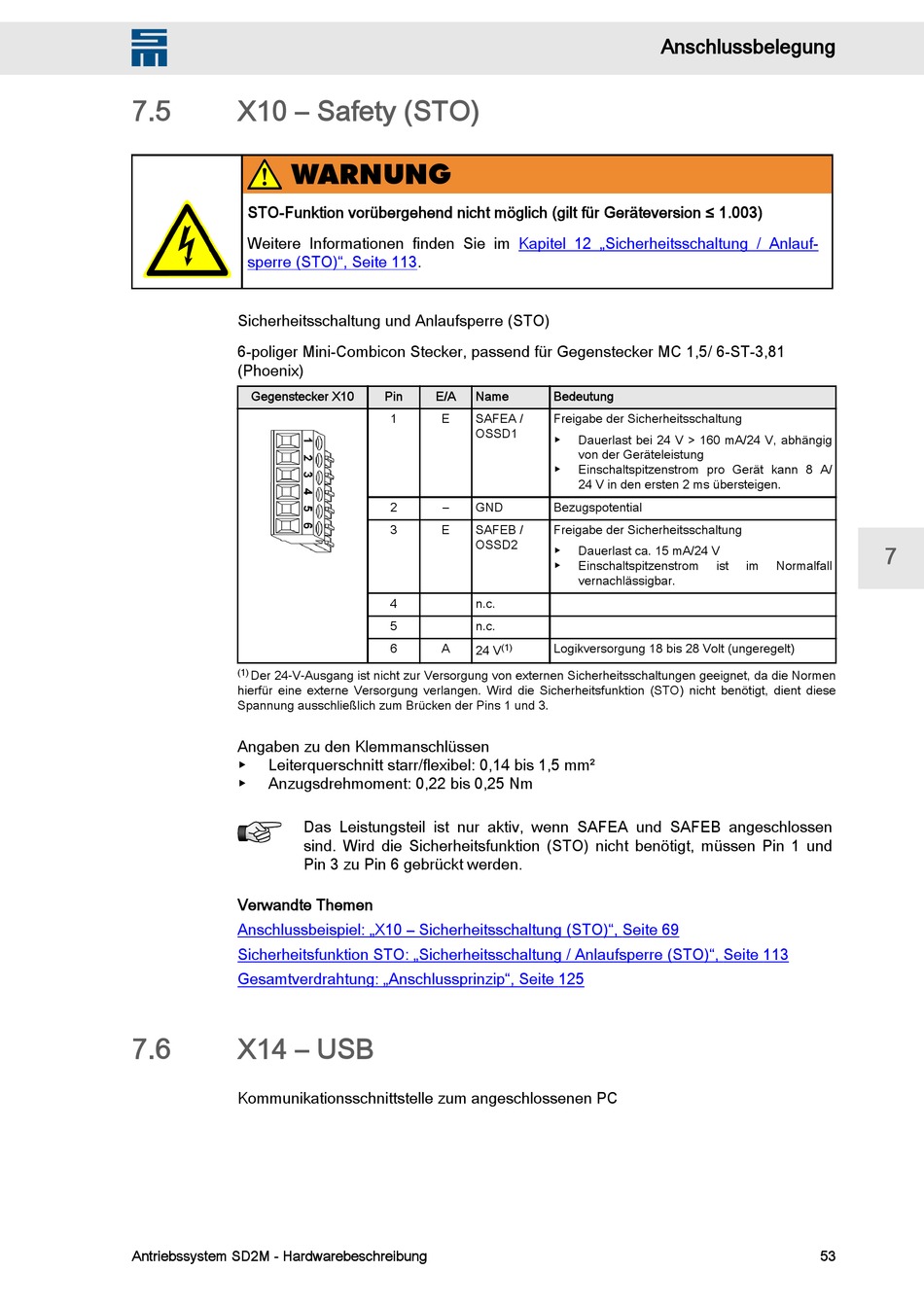

7.5 X10 – Safety (STO)
WARNUNG
STO-Funktion vorübergehend nicht möglich (gilt für Geräteversion ≤ 1.003)
Weitere Informationen finden Sie im
sperre (STO)", Seite
Sicherheitsschaltung und Anlaufsperre (STO)
6-poliger Mini-Combicon Stecker, passend für Gegenstecker MC 1,5/ 6-ST-3,81
(Phoenix)
Gegenstecker X10
(1)
Der 24-V-Ausgang ist nicht zur Versorgung von externen Sicherheitsschaltungen geeignet, da die Normen
hierfür eine externe Versorgung verlangen. Wird die Sicherheitsfunktion (STO) nicht benötigt, dient diese
Spannung ausschließlich zum Brücken der Pins 1 und 3.
Angaben zu den Klemmanschlüssen
▶ Leiterquerschnitt starr/flexibel: 0,14 bis 1,5 mm²
▶ Anzugsdrehmoment: 0,22 bis 0,25 Nm
Das Leistungsteil ist nur aktiv, wenn SAFEA und SAFEB angeschlossen
sind. Wird die Sicherheitsfunktion (STO) nicht benötigt, müssen Pin 1 und
Pin 3 zu Pin 6 gebrückt werden.
Verwandte Themen
Anschlussbeispiel: „X10 – Sicherheitsschaltung (STO)", Seite 69
Sicherheitsfunktion STO: „Sicherheitsschaltung / Anlaufsperre (STO)", Seite 113
Gesamtverdrahtung: „Anschlussprinzip", Seite 125
7.6 X14 – USB
Kommunikationsschnittstelle zum angeschlossenen PC
Antriebssystem SD2M - Hardwarebeschreibung
Kapitel 12 „Sicherheitsschaltung / Anlauf‐
113.
Pin E/A Name Bedeutung
1 E SAFEA / Freigabe der Sicherheitsschaltung
OSSD1
▶
▶
2 – GND Bezugspotential
3 E SAFEB / Freigabe der Sicherheitsschaltung
OSSD2
▶
▶
4 n.c.
5 n.c.
6 A Logikversorgung 18 bis 28 Volt (ungeregelt)
(1)
24 V
Anschlussbelegung
Dauerlast bei 24 V > 160 mA/24 V, abhängig
von der Geräteleistung
Einschaltspitzenstrom pro Gerät kann 8 A/
24 V in den ersten 2 ms übersteigen.
Dauerlast ca. 15 mA/24 V
Einschaltspitzenstrom ist im
vernachlässigbar.
