Anschlussbelegung
Gefahr von Kabelschäden
Wenn Sie das Lichtleiterkabel mit dem Steckverbinder zu ruckartig aus dem LWL-An-
schluss herausziehen, kann das Kabel beschädigt werden.
→ Halten Sie beim Herausziehen des Kabels aus dem Steckverbinder diesen fest
und ziehen Sie das Kabel vorsichtig heraus.
Verwandte Themen
X26/X27 – SERVOLINK, Seite 153
Anschlussprinzip, Seite 190

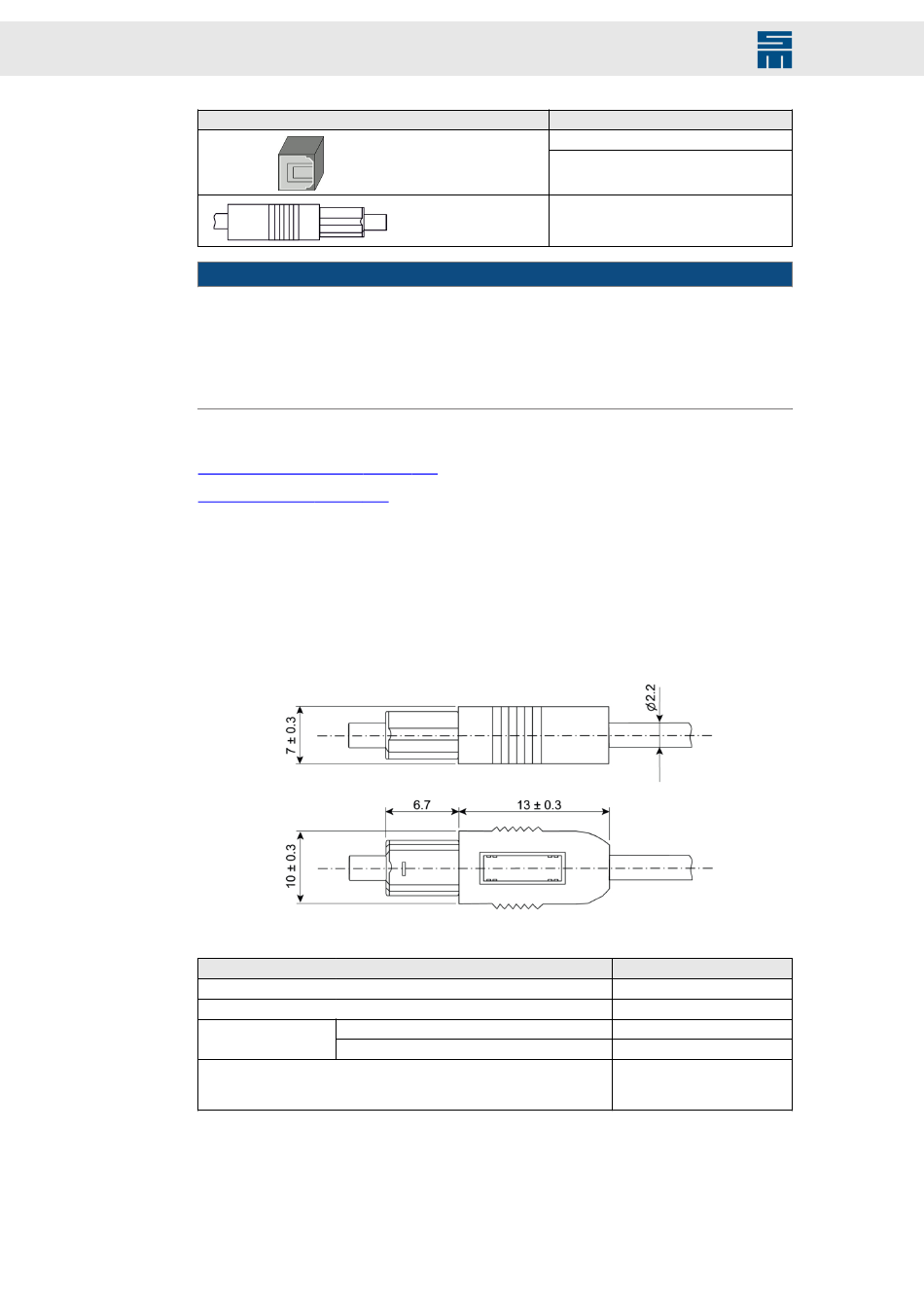

12.20.1 Konfektionierung von Lichtleiterkabeln mit
Steckverbinder
Für jeden LWL-Anschluss ist ein Lichtleiterkabel mit einem Steckverbinder erforderlich.
Folgende Angaben gelten für Steckverbinder, die in Anwendungen mit 1 mm Standard
Kunststoff-Lichtleiter (LWL-, POF-Kabel) eingesetzt werden.
Technische Daten
Lagertemperatur
Betriebstemperatur
Zugspannung
Biegeradius
Achten Sie beim Verbiegen des LWL-Kabels darauf, dass der empfohlene
Biegeradius 6 bis 10 mal größer als der minimale Biegeradius ist.
124
Anschluss
Ausgänge (grau oder
weiß)
Steckverbinder am Ka-
bel (TOSLINK F05)
ACHTUNG
zwischen LWL-Kabel und Steckverbinder
LWL-Kabel
Antriebssystem SD2 - Hardwarebeschreibung
SIEB & MEYER-Artikelnummer
12540202
12540203
32022900
Nennwert
-40 bis 70 °C
-20 bis 70 °C
19,6 N
49 N
min. 25 mm
