6.6.3
Steckerplatzierung

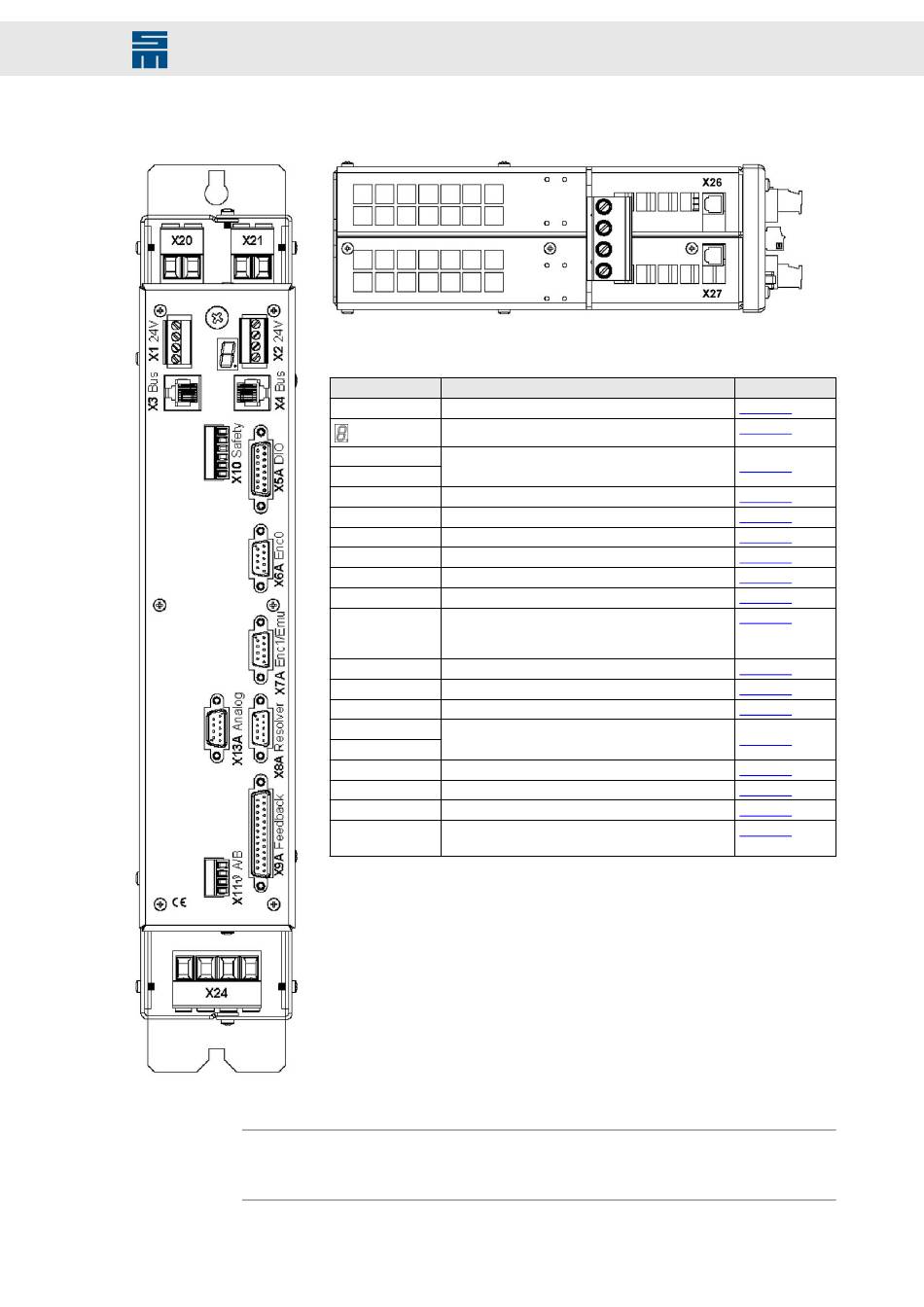

Abb. 25: Frontansicht
Hinweis
Der passende Steckersatz für die Gerätevariante 0362114xy ist unter der Artikelnum-
mer 32299542 bei SIEB & MEYER erhältlich.
Antriebssystem SD2 - Hardwarebeschreibung
Abb. 26: Unteransicht
Anschluss
Bedeutung
ID
Adresswahlschalter des Geräts
Statusanzeige
A
X1 24 V
Powerbus: 24 V Logikversorgung und Statusmel-
dung vom Netzteil
X2 24 V
X3 Bus
Bus Eingänge
X4 Bus
Bus Ausgänge
X5A DIO
digitale Eingänge / digitale Ausgänge
X6A Enc0
Encoder 0 Eingang
X7A Enc1/Emu
Encoder 1 Eingang / Emu Ausgang
X8A Resolver
Resolver
X9 A Feedback
Sinus-Cosinus-Geber / Inkrementalgeber TTL /
Hall-Geber / linearer Hall-Geber / Feldplattenge-
ber / EnDat-Geber / SSI-Geber / Hiperface-Geber
X10 Safety
Sicherheitsschaltung / Anlaufsperre (STO)
X11ϑ A/B
Motortemperaturfühler
X13A Analog
Analogsignale
X20
Zwischenkreis Eingang
X21
X24
Anschluss Motorphasen
X26
SERVOLINK 4 optischer Eingang
X27
SERVOLINK 4 optischer Ausgang
SK 14
Befestigungsmöglichkeit für Schirmanschlussklem-
me SK 14 von Phoenix
Einzel-Antriebsverstärker
Beschreibung
Seite 109
Seite 158
Seite 109
Seite 110
Seite 110
Seite 111
Seite 114
Seite 114
Seite 115
Seite 116
Seite 117
Seite 118
Seite 119
Seite 120
Seite 121
Seite 123
Seite 123
Seite 154
51
