Der CAN-Bus steht ab Geräteversion 9.100 zur Verfügung.

Verwandte Themen

X3, X4 – Busanbindung, Seite 134
Anschlussprinzip, Seite 190
12.6 X5 – DIO
digitale Eingänge und digitale Ausgänge
Die Funktionen der digitalen Ein- und Ausgänge können je nach Antriebsfunktion varia-
bel definiert werden. Die gewünschte Funktion stellen Sie in der Software drivemaster2
ein.
Hinweis
Einige Ein-/Ausgangsfunktionen sind bei älteren Hardware- oder Softwareversionen
noch nicht verfügbar.

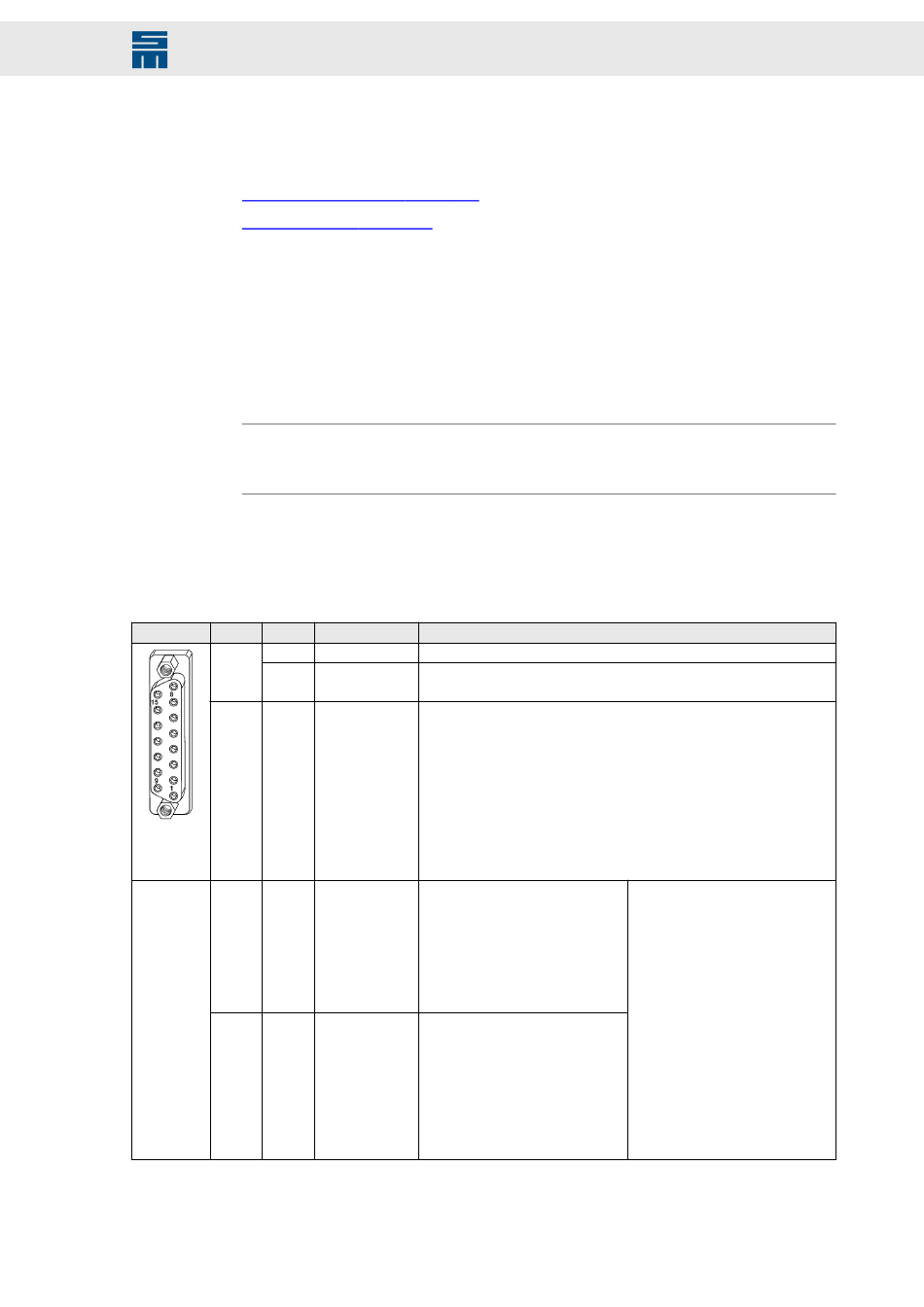

12.6.1 Digitale Ein-/Ausgänge – SERVO / VECTOR (SVC)
15-polige Submin-D-Buchse
X5 Pin E/A
1 E/A
2 E
3 E
4 E
5 E
Antriebssystem SD2 - Hardwarebeschreibung
Name Parametrierbare Funktionen
GND Logikversorgung
▸
IN0/ RON Keine Funktion
▸
Regler Ein
▸
IN1/ STOP Keine Funktion
▸
Schnellhalt Typ 1 (mit Bremsrampe)
▸
Schnellhalt Typ 2 (mit Schnellhaltrampe)
▸
Schnellhalt Typ 3 (an der Stromgrenze)
▸
Schnellhalt Typ 4 (Speed Enable)
▸
Schnellhalt Typ 5 (mit Bremsrampe und Regler aus)
▸
Schnellhalt Typ 6 (mit Schnellhalterampe und Regler aus)
▸
Betrieb freigeben
▸
Betrieb freigeben mit Fehlerreset
▸
MOP up
▸
MOP down
▸
IN2/ LIMIT- Neg. Endschalter Typ 1 (Ge-
schwindigkeitsregler als P-Reg-
ler)
▸
Neg. Endschalter Typ 2 (Ge-
schwindigkeitsregler als PI-Reg-
ler)
▸
Interner Sollwert Bit 3
▸
Parametersatz Bit 0
▸
IN3/ LIMIT+ Pos. Endschalter Typ 1 (Ge-
schwindigkeitsregler als P-Reg-
ler)
▸
Pos. Endschalter Typ 2 (Ge-
schwindigkeitsregler als PI-Reg-
ler)
▸
Docking Funktion
▸
Interner Sollwert Bit 2
▸
Parametersatz Bit 1
Anschlussbelegung
▸
Keine Funktion
▸
Betrieb freigeben
▸
Betrieb freigeben mit Fehlerreset
▸
Fehlerreset
▸
Externe Hardware OK
▸
Geschwindigkeitsrichtung
▸
Teach Leerlaufstrom
▸
MOP up
▸
MOP down
