Analoge Ausgänge; X22/X24/X47 - Motorphasen - SIEB & MEYER SD2 Serie Hardware-Beschreibung

Anschlussbeispiele
13.10.2 Analoge Ausgänge

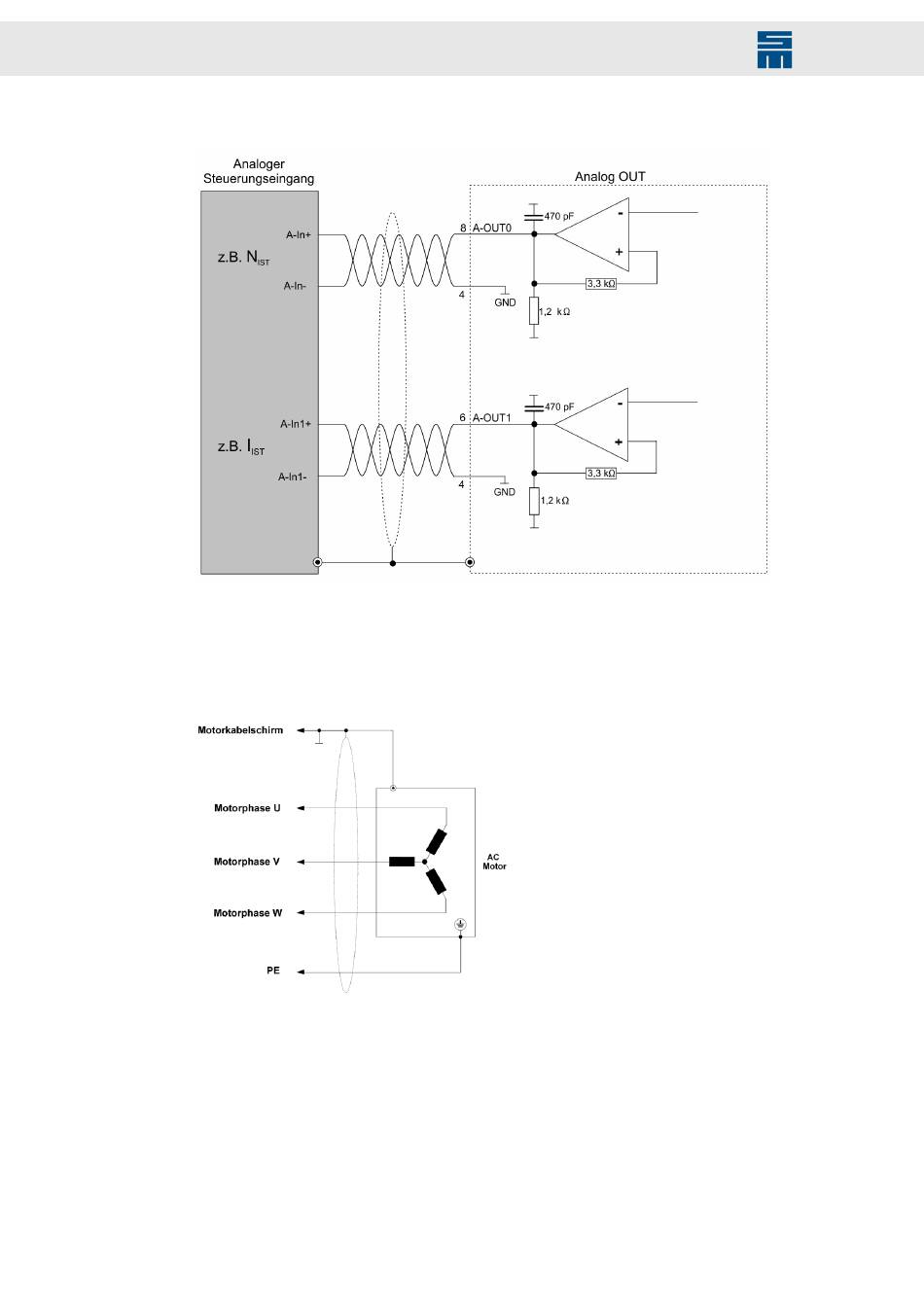

Abb. 90: Analoge Ausgänge
Ausgangsspannung konfigurierbar: 0 bis +10 V, max. 1 mA
13.11 X22/X24/X47 – Motorphasen
Abb. 91: Motorphasenanschluss
Motorgehäuse in der Maschine erden!
152 Antriebssystem SD2 - Hardwarebeschreibung
