Systemanschluss

14
Systemanschluss

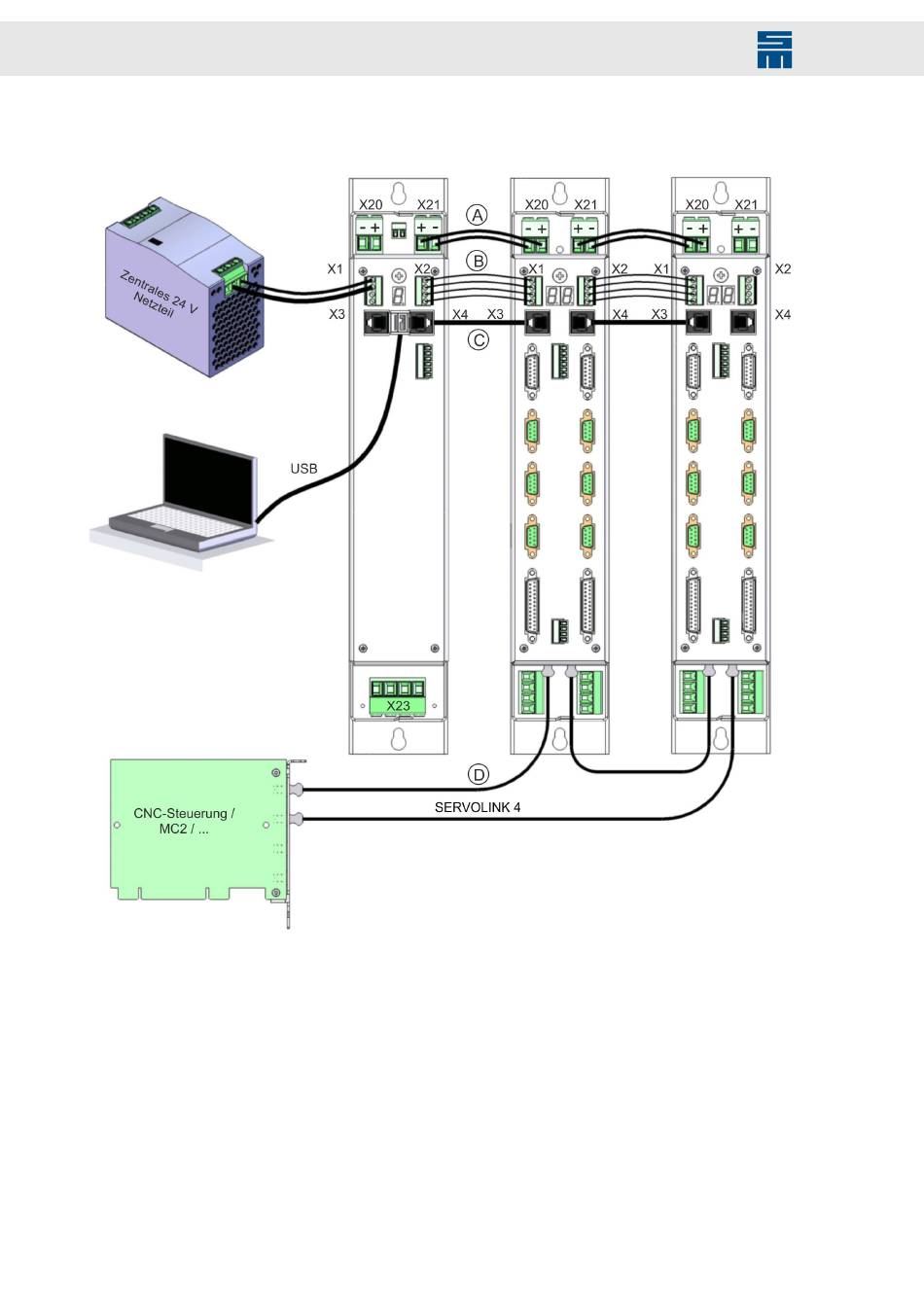

Abb. 93: Anschlussdarstellung PS2 und SD2
[A]
DC-Zwischenkreisversorgung UB+, UB-
[B]
Logik-Bus mit 24 V Logikversorgung
[C]
RS485 Diagnose- und Parametrierschnittstelle
[D]
SERVOLINK 4 Steuerungsbus
Das Leistungsnetzteil ermöglicht die Kommunikation zwischen dem PC und den an-
geschlossenen Antriebsverstärkern. Die CNC-Steuerung und die Leistungselektronik
(SD2) kommunizieren über einen seriellen Bus, SERVOLINK 4
156
Antriebssystem SD2 - Hardwarebeschreibung
