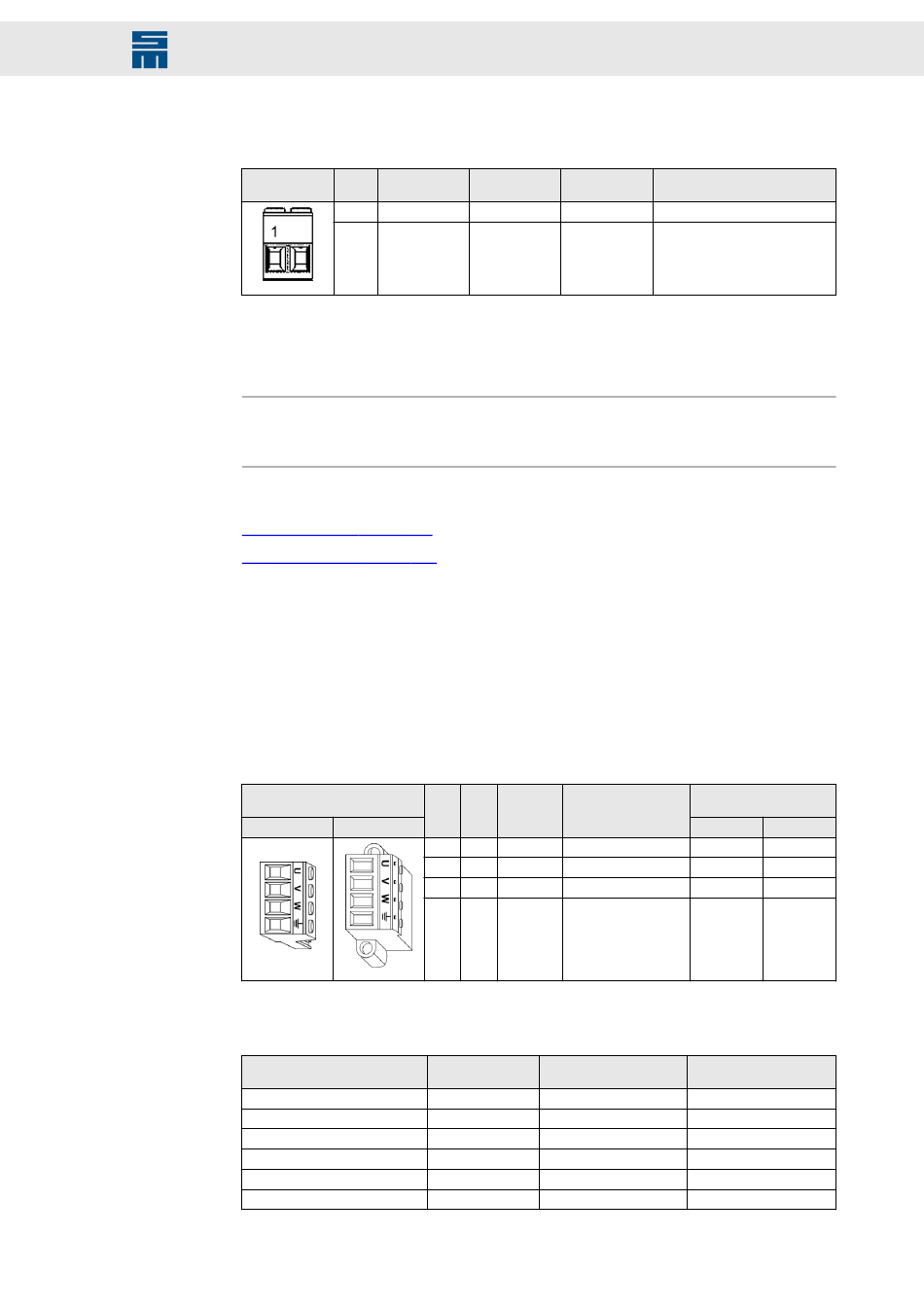

2-polige Power-CombiCon Klemme, passend für Gegenstecker IPC 16/ 2-ST-10,16
(Phoenix)
Gegenste-
cker X21
Angaben zu den Klemmanschlüssen:
▸
Leiterquerschnitt starr/flexibel: 6 – 16 mm²
▸
Anzugsdrehmoment: 1,7 – 1,8 Nm
Hinweis
Beachten Sie, dass der zu verwendende Leiterquerschnitt von der Gesamtauslastung
Ihres Netzteils abhängt.
Verwandte Themen
Anschlussprinzip, Seite 190
Systemanschluss, Seite 156
12.17 X22, X24, X47 – Motoranschluss
4-poliger Power-Combicon-Stecker
▸
X22: passend für Gegenstecker PC 4/ 4-ST-7,62 (Phoenix)
▸
X24: passend für Gegenstecker IPC 16/ 4-ST-10,16 (Phoenix)
▸
X47: passend für Gegenstecker IPC 16/ 4-STF-10,16 (Phoenix)
Gegenstecker
X22 / X24
Die folgende Tabellen enthält die Angaben zu den Klemmanschlüssen abhängig von
Gerätevariante und Anschluss:
03621..
..10DDC / DDF / EEF
..10EEC
..11DC / DF / EF
..11EC / IF
..11IC
..11MF / NF
Antriebssystem SD2 - Hardwarebeschreibung
Pin Codierung Name
1 - UB+
2 codiert UB-
Pin E/A Name
X47
1 A U
2 A V
3 A W
4 PE
Anschluss
X22A, X22B
X22A, X22B
X24
X24
X24
X24
Anschlussbelegung
Lage Bedeutung
rechts Zwischenkreis+
rechts Zwischenkreis-
Bedeutung Codierung
Kompaktgeräte
X22A
Motorphase U –
Motorphase V codiert
Motorphase W –
Schutzleiter –
Leiterquerschnitt Anzugsdrehmoment
(starr/flexibel)
1,5 bis 4 mm² 0,5 bis 0,6 Nm
2,5 bis 4 mm² 0,5 bis 0,6 Nm
1,5 bis 16 mm² 1,7 bis 1,8 Nm
2,5 bis 16 mm² 1,7 bis 1,8 Nm
6 bis 16 mm² 1,7 bis 1,8 Nm
10 bis 16 mm² 1,7 bis 1,8 Nm
X22B
–
–
codiert
–
