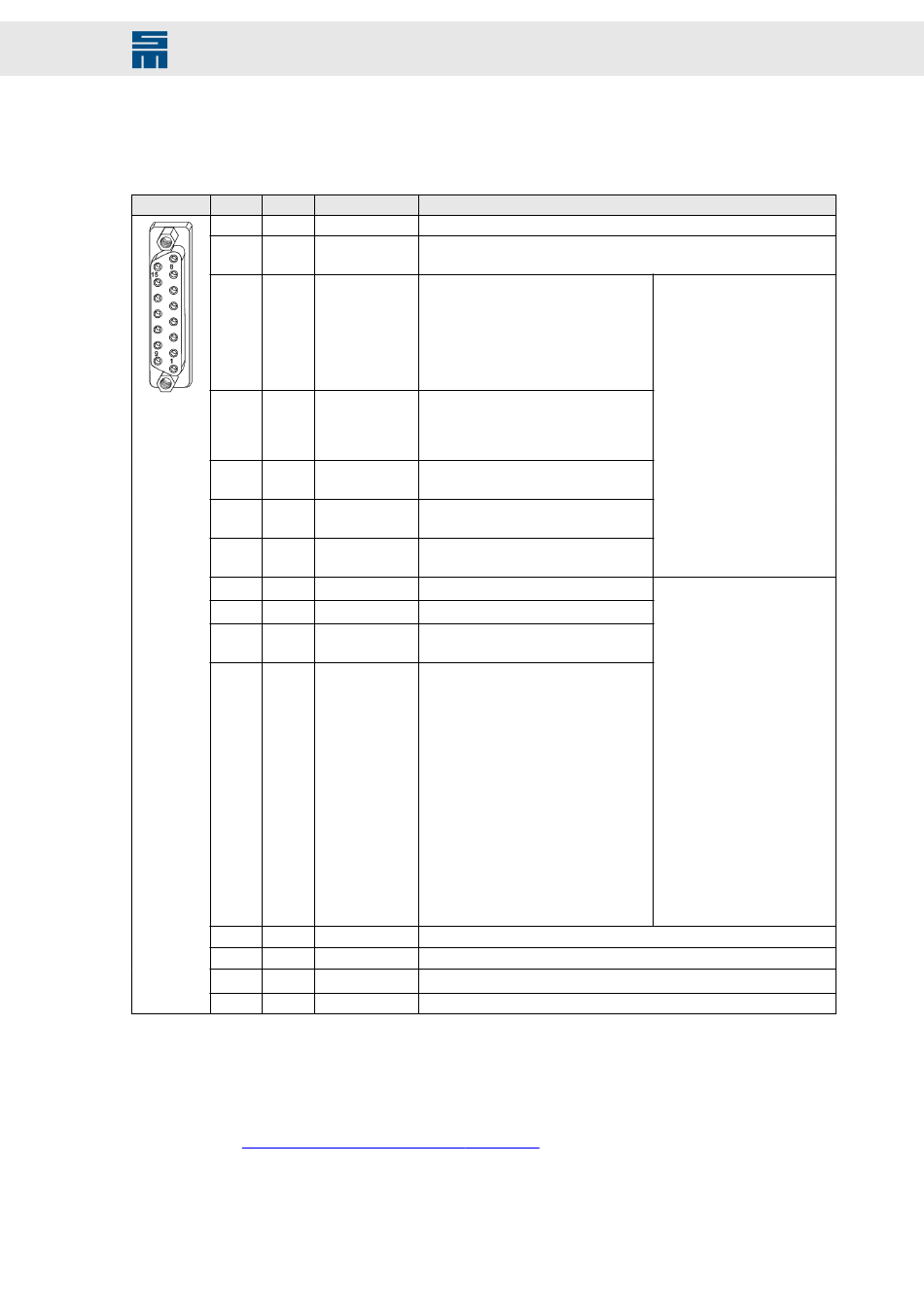

12.6.2 Digitale Ein-/Ausgänge – HSPAM / UF
15-polige Submin-D-Buchse
X5 Pin E/A
1 E/A
2 E
3 E
4 E
5 E
6 E
7 E
8 A
9 A
10 A
11 A
12 -
13 -
14 E
15 A
(1)
Der Temperaturfühler wird zwischen GND und TEMP angeschlossen.
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
Verwandte Themen
X5 DIO – digitale Ein-/Ausgänge, Seite 136
Antriebssystem SD2 - Hardwarebeschreibung
Name Parametrierbare Funktionen
GND Logikversorgung
▸
IN0/ RON Keine Funktion
▸
Regler Ein
▸
IN1/ STOP Keine Funktion
▸
Schnellhalt Typ 5 (mit Bremsrampe
und Regler Aus)
▸
Schnellhalt Typ 6 (mit Schnellhalt-
rampe und Regler Aus)
▸
Betrieb freigeben
▸
Betrieb freigeben mit Fehlerreset
▸
IN2/ LIMIT- Betrieb freigeben
▸
Betrieb freigeben mit Fehlerreset
▸
Interner Sollwert Bit 3
▸
Parametersatz Bit 0
▸
IN3/ LIMIT+ Interner Sollwert Bit 2
▸
Parametersatz Bit 1
▸
IN4 Interner Sollwert Bit 1
▸
Parametersatz Bit 2
▸
IN5 Interner Sollwert Bit 0
▸
Parametersatz Bit 3
OUT2
▸
OUT1 Ansteuerung Motorhaltebremse
▸
OUT0 Betriebsbereit Typ 1 (mit Netz BTB)
▸
Betriebsbereit Typ 2 (ohne Netz BTB)
▸
OUT3 Ansteuerung Motorhaltebremse
RIO− Regler OK (Halbleiterrelais max. 0,4 A / 60 V
RIO+ Regler OK (Halbleiterrelais max. 0,4 A / 60 V
Thermo-Sensor
(1)
TEMP
24 V Logikversorgung 24 V ±10 % (max. 0,25 A)
Anschlussbelegung
▸
Keine Funktion
▸
Fehlerreset
▸
Externe Hardware OK
▸
Geschwindigkeitsrichtung
▸
Teach Leerlaufstrom
▸
MOP up
▸
MOP down
▸
Keine Funktion
▸
M01 – Meldung Leistungs-
endstufe aktiv
▸
M02 – Meldung Betrieb frei-
gegeben
▸
M03 – Meldung Antriebs-
fehler
▸
M10 – Sollwert erreicht
▸
M11 – Moment erreicht
▸
M12 – Drehzahl Null
▸
W04 – Auslastung Leis-
tungsendstufe
▸
W05 – Motorauslastung
▸
W07 – Motortemperatur
▸
W09 – Unterspannung Leis-
tungsendstufe
▸
W12 – Geschwindigkeits-
fehler
▸
W24 – Warnungsschwelle
‚Strom'
▸
W26 – Warnungsschwelle
‚Überstrom'
)
AC
)
AC
