Statusanzeige und Fehlermeldungen des PS2

16 Statusanzeige und
Fehlermeldungen des PS2
In der 7-Segment-Anzeige werden Status- und Fehlermeldungen angezeigt.
Eine Statusmeldung ist 3-stellig und wird durchlaufend angezeigt. Alle Meldungen
schließen mit einem Punkt hinter der letzten Stelle ab. Steht an erster Stelle 'E.', liegt
ein Fehler dauerhaft an.

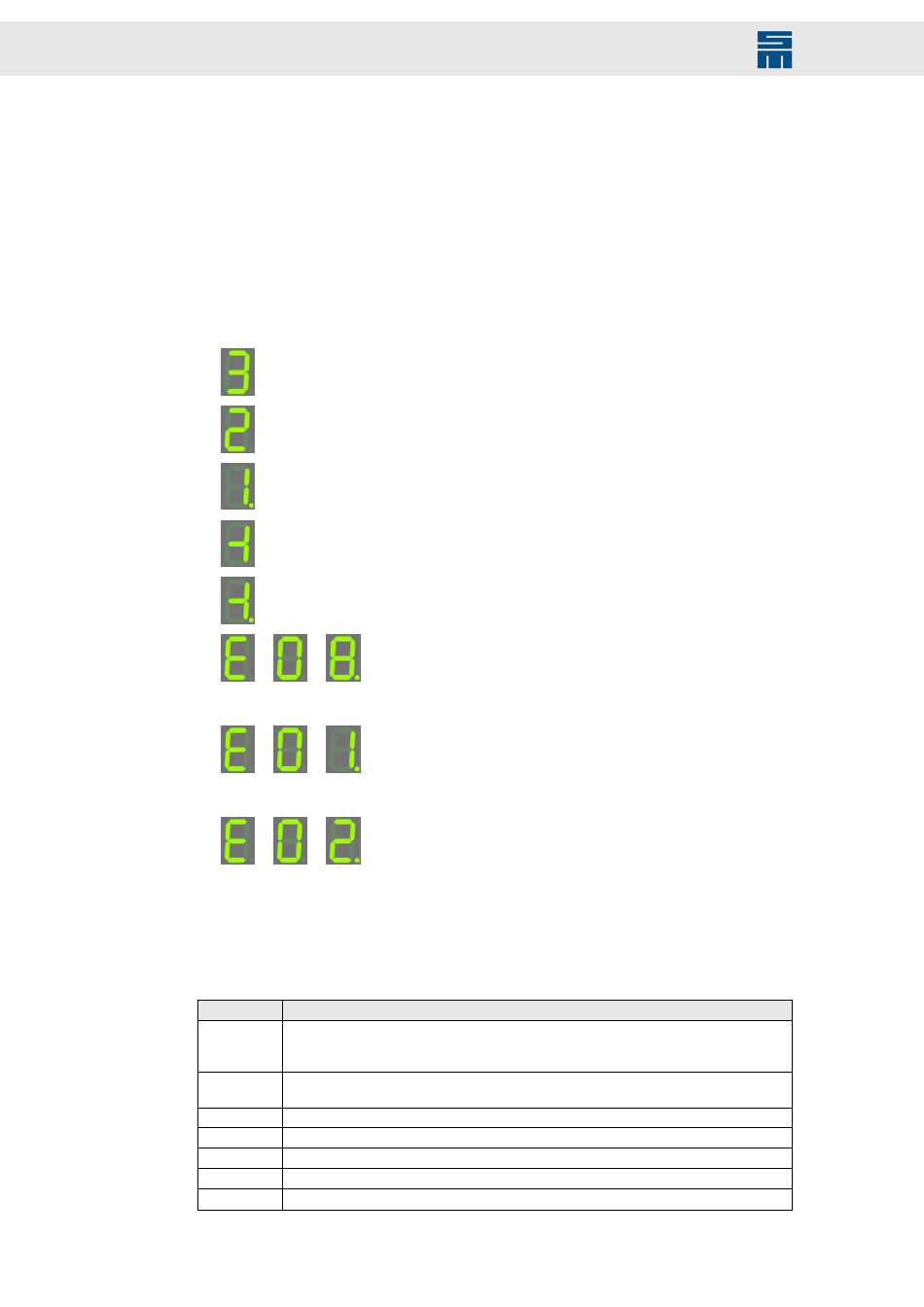

Beispiele:
1.
2.
3.
4.
5.
6.
→
7.
→
8.
→
16.1 Liste der Betriebszustände
Code
−1
−1.
1−
1.
2
3
8
166
Dauernde Anzeige 3
▸
PS2 wartet auf Haupteinspeisung.
Kurze Anzeige 2
▸
PS2 befindet sich im Vorladen des Zwischenkreises.
Dauernde Anzeige 1.
▸
PS2 ist betriebsbereit.
▸
Punkt steht für 'Netzphasenüberwachung OK'.
▸
Einspeisung unterbrochen, PS2 arbeitet noch...
▸
Phasenüberwachung hat fehlende Phase festgestellt, parametrierte
Abschaltzeit läuft.
▸
Einspeisung wieder vorhanden, PS2 arbeitet noch...
▸
Phasen wiederhergestellt (Punkt), parametrierte Abschaltzeit läuft ab,
danach versucht PS2 mit Vorladen wieder einzuschalten.
Durchlaufende Anzeige
▸
PS2 schaltet nicht zu, Fehler E08 liegt an.
▸
PS2 enthält keinen gültigen Parametersatz. (Auslieferungszustand,
bitte parametrieren)
→
Durchlaufende Anzeige
▸
PS2 hat abgeschaltet. Fehler E01 liegt an. Vorladen des Zwischen-
kreises in vorgegebener Zeit fehlgeschlagen.
→
Durchlaufende Anzeige
▸
PS2 hat abgeschaltet. Fehler E02 liegt an. Überspannung ist aufge-
treten.
→
Beschreibung
funktionsbereit, Eingangsspannung fehlt (Netzphasenüberwachung hat Unterbrechung
festgestellt, in der parametrierten Abschaltzeit wird auf Phasenwiederherstellung gewar-
tet.)
Netzphasen wieder angeschlossen (Abschaltzeit läuft ab, anschließend wird das Gerät
wieder eingeschaltet.)
feste Wiedereinschaltverzögerung von ca. 7 Sekunden (ab Geräteversion 2.000)
Leistungsnetzteil ist funktionsbereit
Vorladen ist aktiv
Warten auf Hauptspannung
Zwischenkreis entladen über Ballastwiderstand aktiv (bis zu 7 s oder UB < 20 V
