10.3 Hochleistungskühlkörper
Diese Lösung eignet sich bei durchschnittlicher und niedriger Leistung:

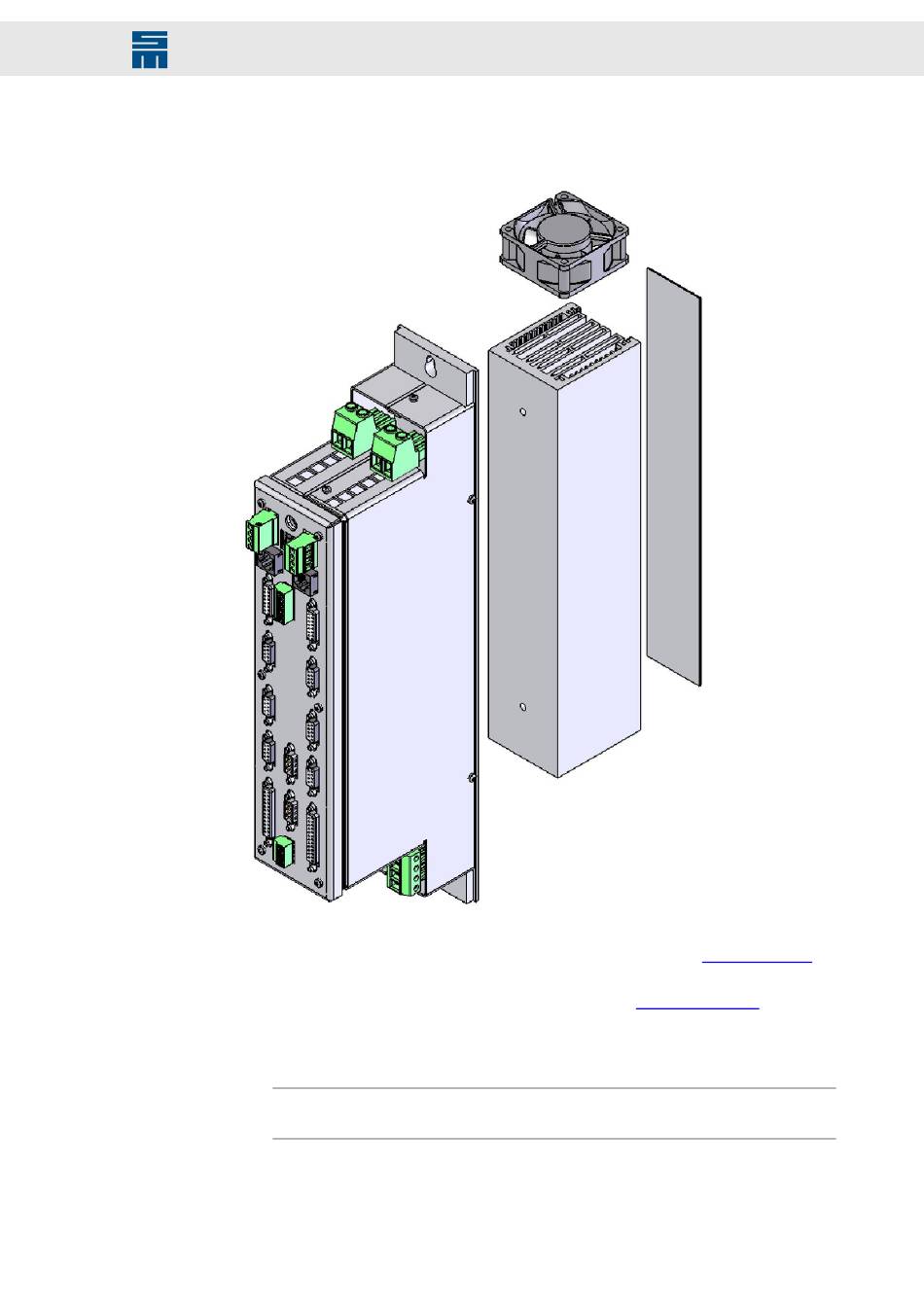

Abb. 77: Montage des SD2 mit einem Hochleistungskühlkörper
Lüfteraggregate für Schaltschränke mit Raumlufttrennung sind bei
hältlich.
Lüfteraggregate der Baureihe LA sind z. B. bei der Firma
1. Befestigen Sie den Kühlkörper mit 2 M6 Schrauben an den 2 M6 Gewindebohrun-
gen des Antriebsverstärkers.
Hinweis
Wählen Sie die Schraubenlänge passend zu den Gewindebohrungen.
2. Montieren Sie den Antriebsverstärker mit dem Kühlkörper so in einen Durchsteck-
rahmen, dass sich der Kühlkörper auf der "durchgesteckten" Seite befindet.
Antriebssystem SD2 - Hardwarebeschreibung
Montagebeispiele mit externem Kühlkörper
SIEB & MEYER
Fischer Elektronik erhältlich.
er-
103
