Anschlussbelegung

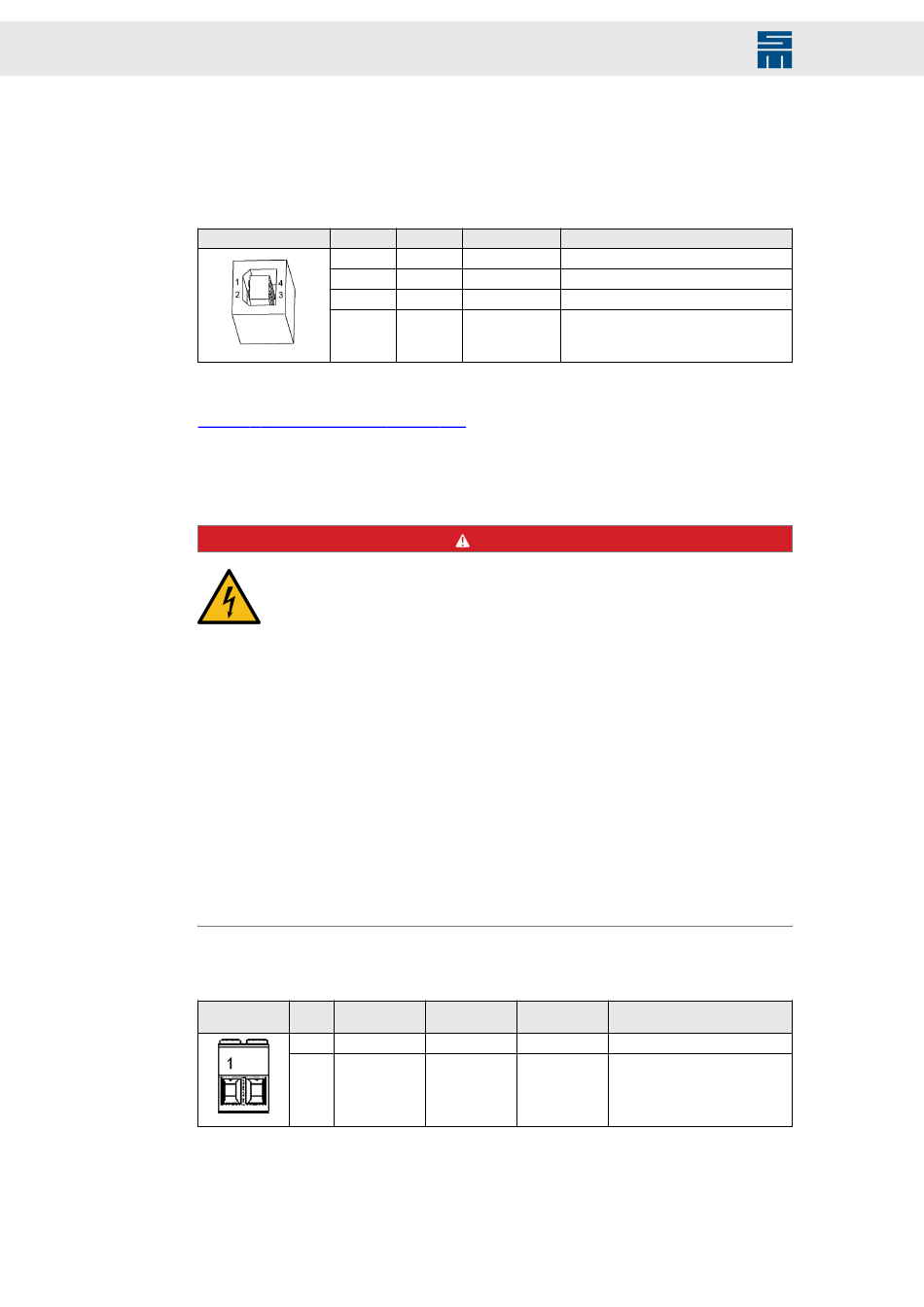

12.15 X14 – USB (Parametrierung)
Kommunikationsschnittstelle zum angeschlossenen PC
4-polige USB-Buchse, Typ B
X14
Verwandte Themen
Kapitel C „Anschlussprinzip", Seite 190
12.16 X20, X21 – Zwischenkreis-Verbindungen
2-polige Power-CombiCon Klemme, passend für Gegenstecker IPC 16/ 2-ST-10,16
(Phoenix)
Gegenste-
cker X20
120
Pin E/A
1 -
2 E/A
3 E/A
4 E/A
Hohe Spannungen im Zwischenkreis
Auch nach dem Abschalten des Netzteils können im Zwischenkreis des ge-
samten Systems hohe Spannungen anliegen, die zu schweren Verletzun-
gen führen können.
→ Beachten Sie. dass die Zwischenkreis-Verbindungen erst vom Gerät
getrennt werden dürfen, wenn der Zwischenkreis vollständig entladen
ist („Kondensatorentladung").
→ Bevor Sie Arbeiten am Gerät bzw. am Zwischenkreis vornehmen,
führen Sie folgende Schritte aus:
→ Trennen Sie das Netzteil sicher von der Netzversorgung.
→ Warten Sie die Entladezeit der Zwischenkreiskapazitäten ab. Diese
beträgt länger als 4 Minuten.
→ Stellen Sie durch Nachmessen sicher, dass der Zwischenkreis voll-
ständig entladen ist.
→ Trennen Sie die Zwischenkreis-Verbindungen vom Netzteil.
→ Beachten Sie auch die allgemeinen Sicherheitshinweise, bevor Sie
weitere Arbeiten am System durchführen.
Pin Codierung Name
1 codiert UB-
2 - UB+
Name Beschreibung
VCC 5V Spannungsversorgung für USB
DN Daten−
DP Daten+
GND Masse
GEFAHR
Lage Bedeutung
links Zwischenkreis-
links Zwischenkreis+
