6.8.3 Anschlüsse

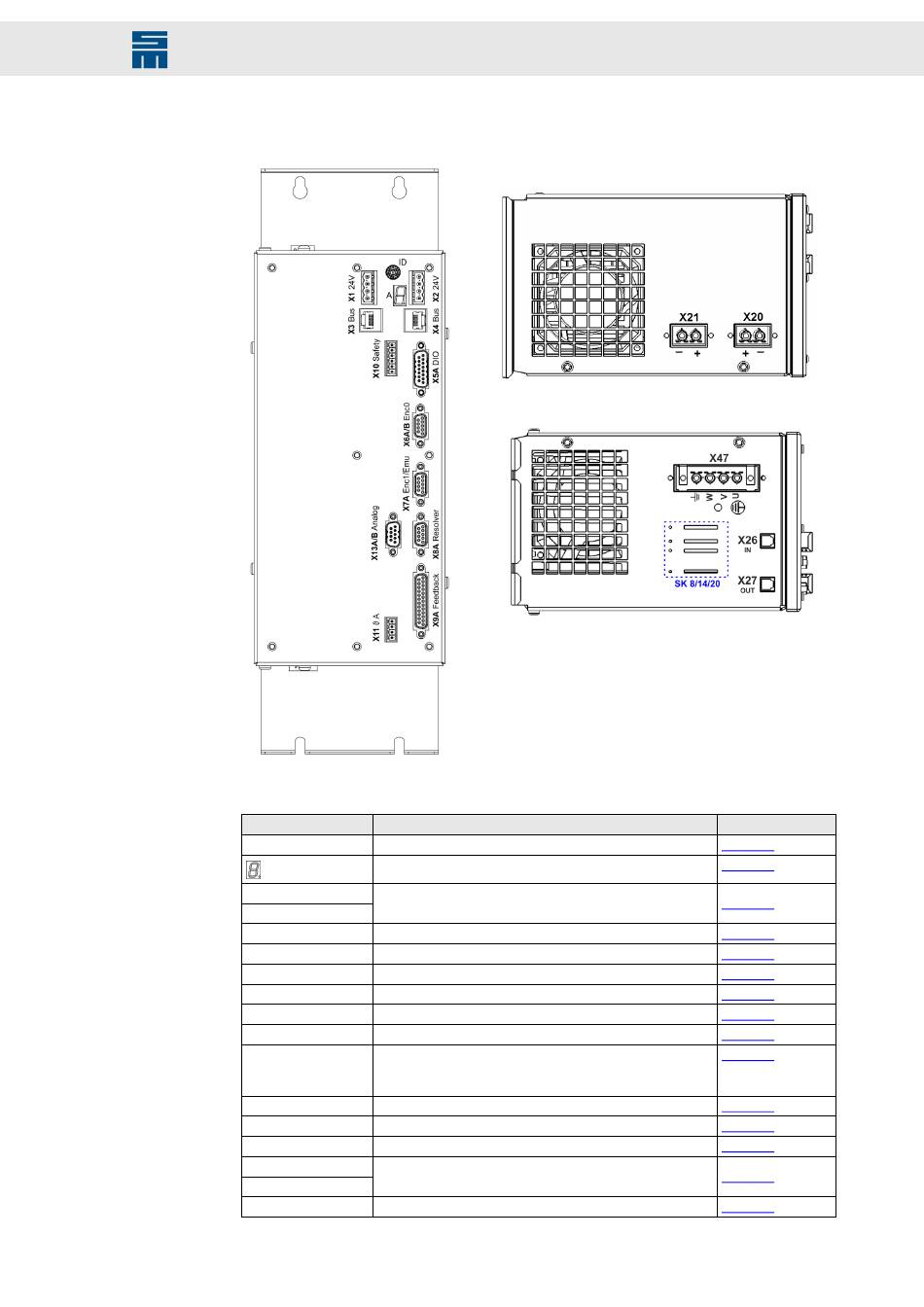

Abb. 33: Frontansicht
Anschluss
ID
A
X1 24 V
X2 24 V
X3 Bus
X4 Bus
X5A DIO
X6A Enc0
X7A Enc1/Emu
X8A Resolver
X9 A Feedback
X10 Safety
X11ϑ A/B
X13A Analog
X20
X21
X24
Antriebssystem SD2 - Hardwarebeschreibung
Abb. 34: Draufsicht
Abb. 35: Unteransicht
Bedeutung
Adresswahlschalter des Geräts
Statusanzeige
Powerbus: 24 V Logikversorgung und Statusmeldung vom
Netzteil
Bus Eingänge
Bus Ausgänge
digitale Eingänge / digitale Ausgänge
Encoder 0 Eingang
Encoder 1 Eingang / Emu Ausgang
Resolver
Sinus-Cosinus-Geber / Inkrementalgeber TTL / Hall-Geber /
linearer Hall-Geber / Feldplattengeber / EnDat-Geber / SSI-
Geber / Hiperface-Geber
Sicherheitsschaltung / Anlaufsperre (STO)
Motortemperaturfühler
Analogsignale
Zwischenkreis Eingang
Anschluss Motorphasen
Einzel-Antriebsverstärker
Beschreibung
Seite 109
Seite 158
Seite 109
Seite 110
Seite 110
Seite 111
Seite 114
Seite 114
Seite 115
Seite 116
Seite 117
Seite 118
Seite 119
Seite 120
Seite 121
