9.4.3

Steckerplatzierung

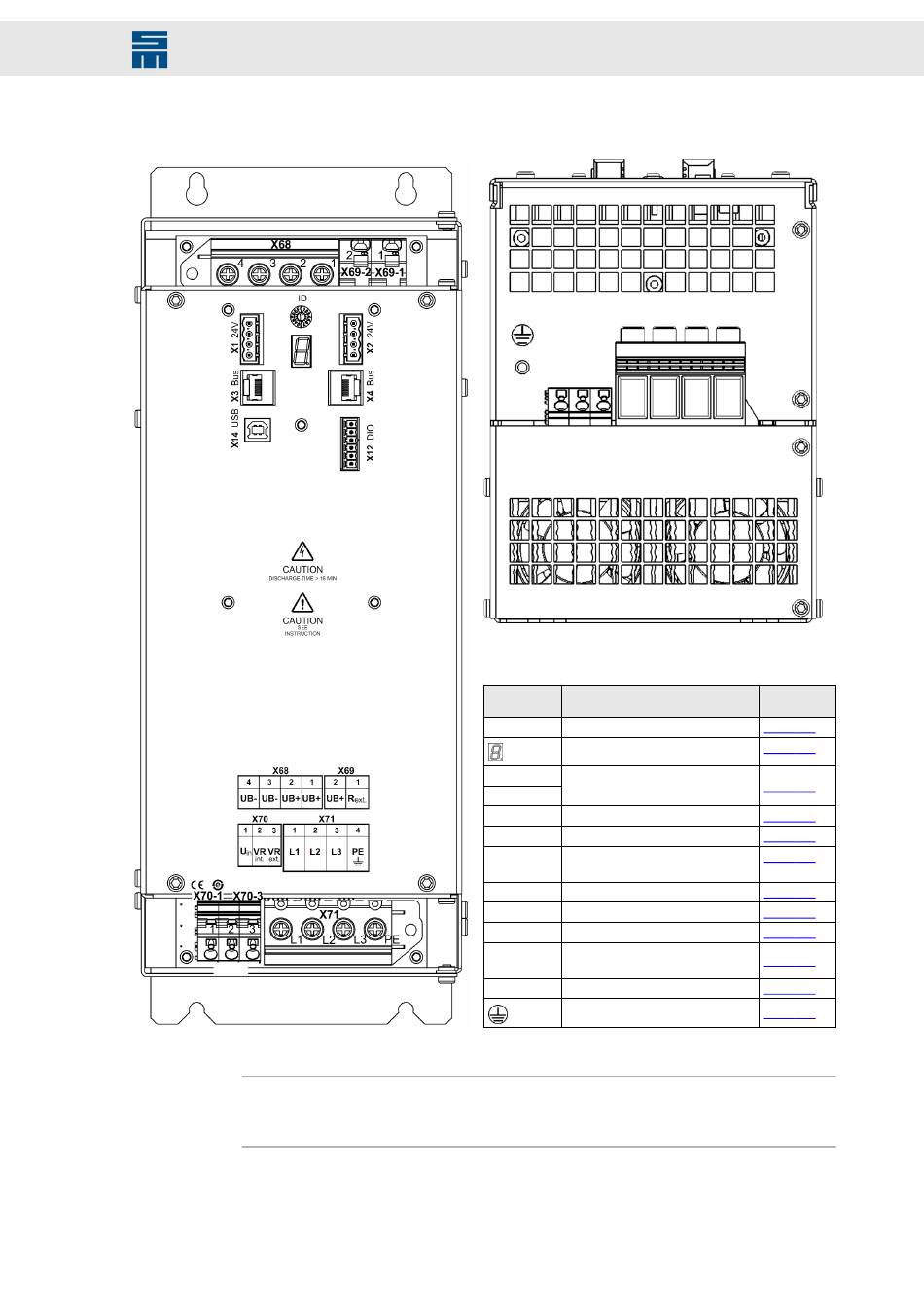

Abb. 73: Frontansicht
Hinweis
Der passende Steckersatz für die Gerätevariante 0362193y ist unter der Artikelnummer
32299588 bei SIEB & MEYER erhältlich.
Antriebssystem SD2 - Hardwarebeschreibung
Leistungsnetzteil PS2
Abb. 74: Unteransicht
Anschluss Bedeutung
ID Adresswahlschalter des Gerätes
Statusanzeige
X1 24 V
Powerbus: 24 V Logikversorgung
und Statusmeldung vom Netzteil
X2 24 V
X3 Bus Bus Eingänge
X4 Bus Bus Ausgänge
X12 DIO digitale Eingänge / digitale Aus-
gänge
X14 USB USB Schnittstelle Parametrierung
X68 Zwischenkreis Ausgang
X69 (1, 2) Externer Ballastwiderstand
X70 (1, 2,
Externer Vorladewiderstand
3)
X71 Netzeinspeisung Leistungsnetzteil
Gehäuseerdung
Beschrei-
bung
Seite 109
Seite 166
Seite 109
Seite 110
Seite 110
Seite 118
Seite 120
Seite 126
Seite 127
Seite 127
Seite 128
Seite 153
