10.6 Montagebohrungen für 130-mm-Geräte

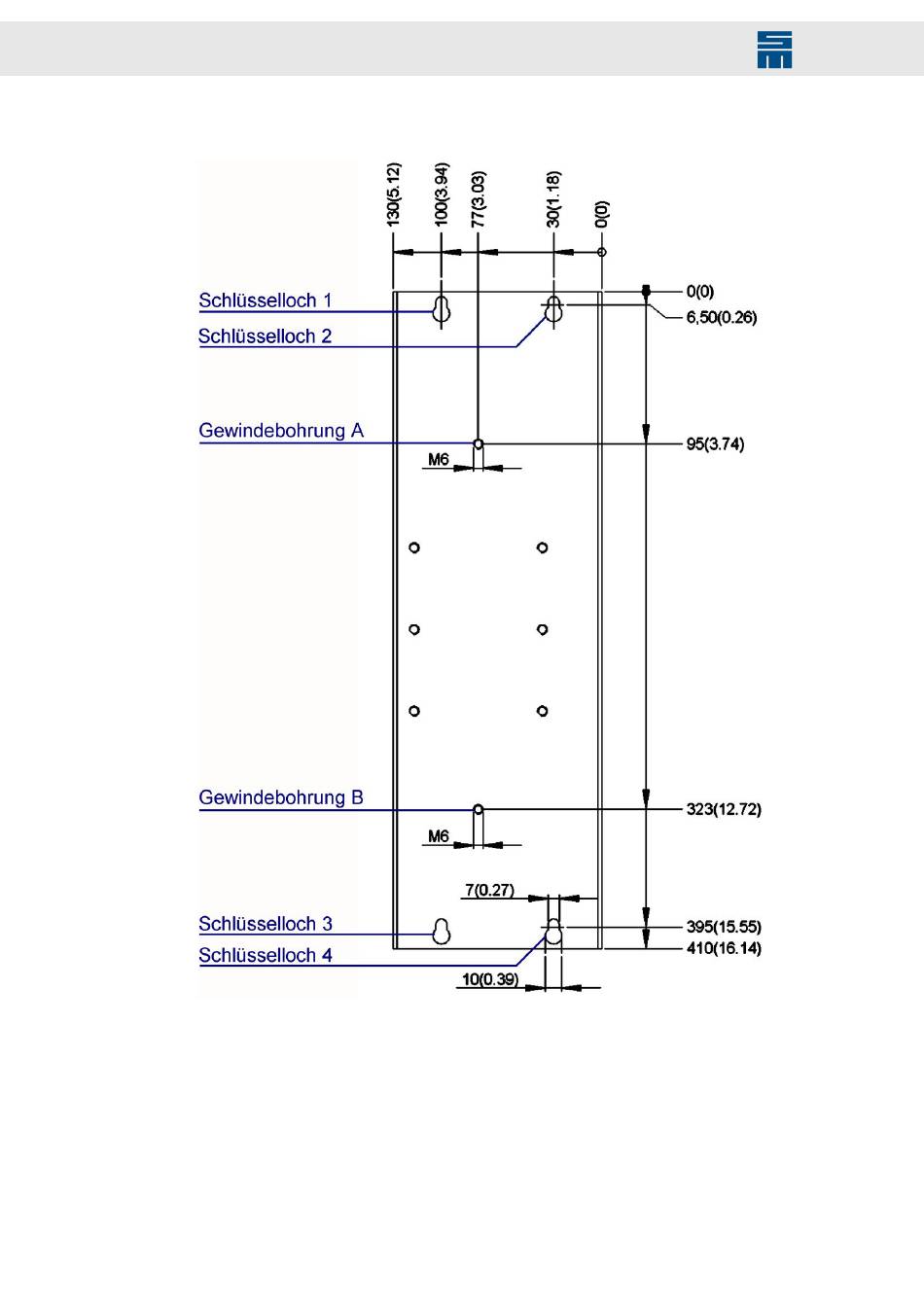

Abb. 80: Maße in mm (inch)
▸
Die Schlüssellöcher 1 bis 4 sind zur Befestigung des Moduls an einer Flüssigkeits-
kühlrückwand oder an einem Strangkühlkörper vorgesehen.
▸
Die Gewindebohrungen A und B sind zur Montage eines Hochleistungskühlkörpers
vorgesehen.
