Anschlussbeispiele
13.14.1

Klemmenmontage an Blechkante

Einige SD2/PS2-Gerätevarianten bieten die Möglichkeit, Kabel direkt am Gerätegehäu-
se zu schirmen. Dafür werden Schirmanschlussklemmen von Phoenix verwendet.
Abhängig von der Gerätevariante können die folgenden Schirmanschlussklemmen
von Phoenix verwendet werden:
Schirmanschluss-
klemme
SK 14
SK 20
Herstellen eines Kontaktes zwischen Kabel und Gerätegehäuse

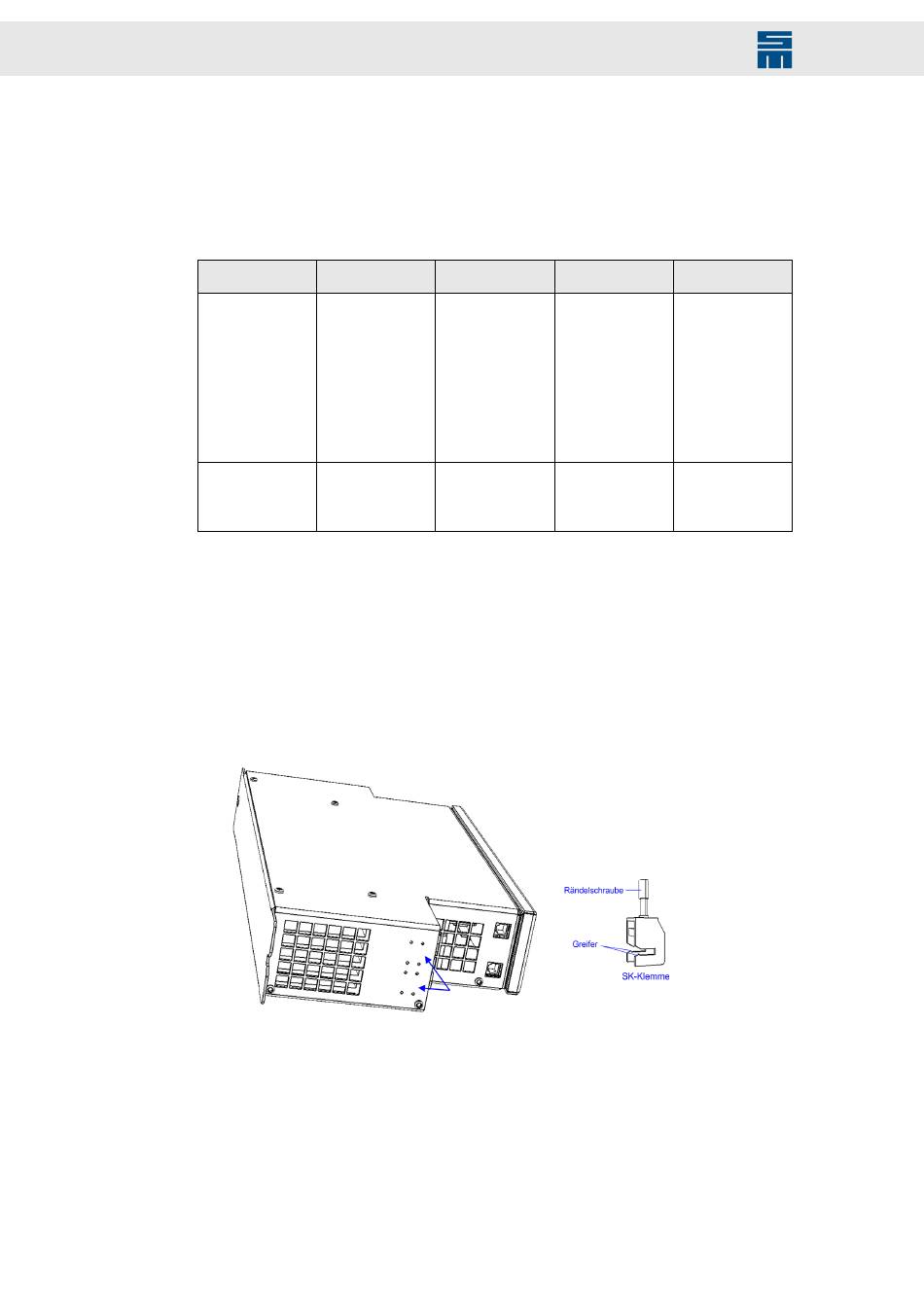

Die Schirmanschlussklemme wird an der Unterseite des Gerätegehäuses angebracht:
1. Isolieren Sie das Kabel in Höhe der Schirmanschlussklemme ab.
2. Platzieren Sie das Kabel auf dem Gehäuseblech zwischen die ausgestanzten
Rundlöcher.
3. Setzen Sie die Schirmanschlussklemmen an der Blechkante auf das Kabel.
4. Schieben Sie die Schirmanschlussklemme soweit nach hinten, dass die Greifer in
den Rundlöchern einrasten.
5. Fixieren Sie das Kabel mit der Rändelschraube.
13.14.2

Klemmenmontage an ausgestanzten Schlitzen

Gerätevariante: 0362114QF
Das Gerät bietet die Möglichkeit, Kabel direkt am Gerätegehäuse zu schirmen. Dafür
werden Schirmanschlussklemmen von Phoenix verwendet.
154
Gerätevariante Anschlussart
0362111OF Aufschrauben (M4)
0362113xxy
0362114xy
0362114MF/NF
0362115xxy
0362131xxy
0362191y
0362111OF Aufschrauben (M4)
0362114MF/NF
0362115xxy
Max. Anzugsdreh- Phoenix-Artikel-
moment nummer
0,8 Nm 3025176
0,8 Nm 3025189
