Steckerplatzierung - SIEB & MEYER SD2 Serie Hardware-Beschreibung

Doppel-Antriebsverstärker
7.4.3

Steckerplatzierung

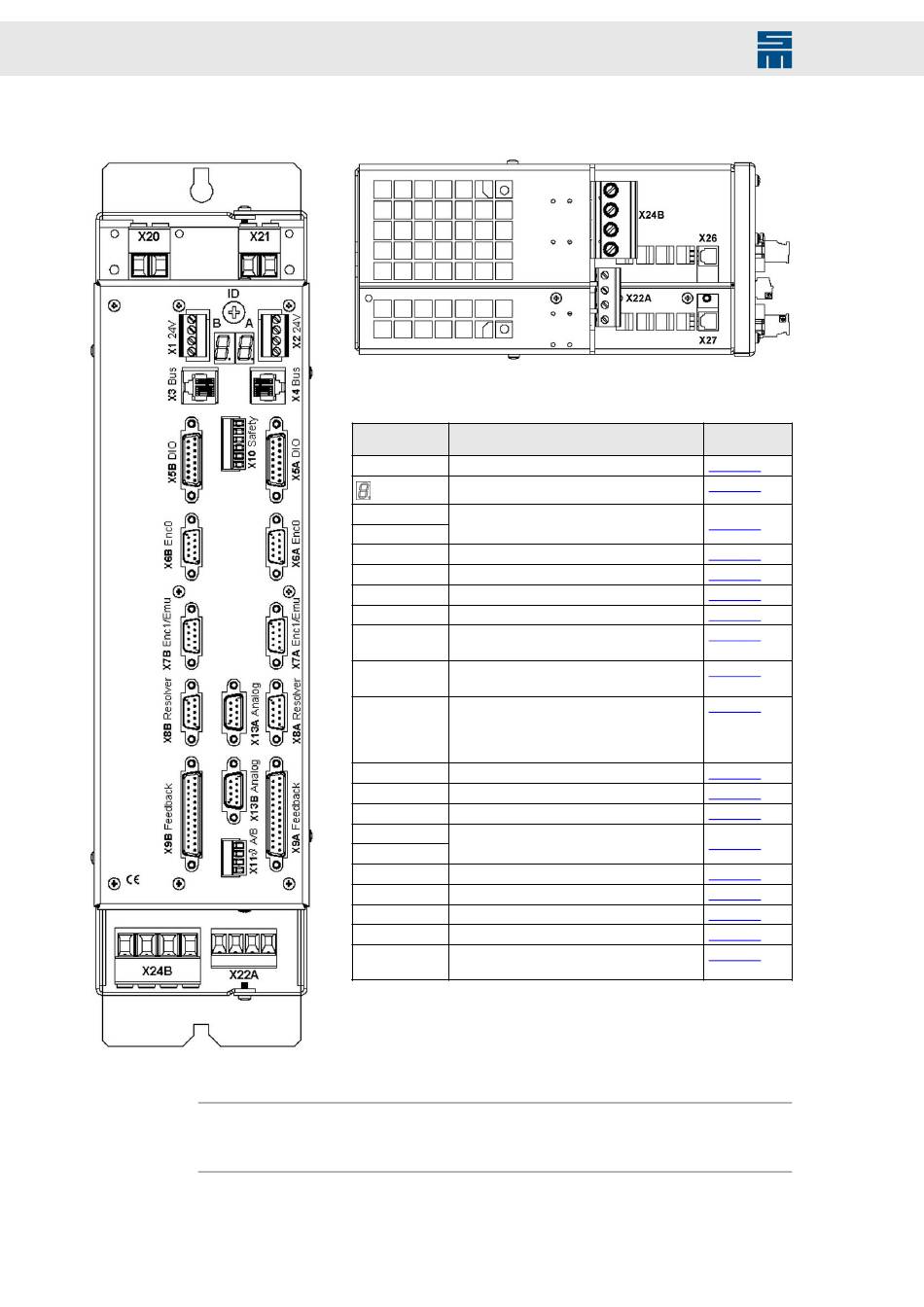

Abb. 51: Frontansicht
Hinweis
Der passende Steckersatz für die Gerätevariante 0362115xxy ist unter der Artikelnum-
mer 32299543 bei SIEB & MEYER erhältlich.
76
Abb. 52: Unteransicht
Anschluss Bedeutung
ID Adresswahlschalter des Geräts
Statusanzeige
A/B
X1 24 V
Powerbus: 24 V Logikversorgung und Sta-
tusmeldung vom Netzteil
X2 24 V
X3 Bus Bus Eingänge
X4 Bus Bus Ausgänge
X5A/B DIO digitale Eingänge / digitale Ausgänge
X6A/B Enc0 Encoder 0 Eingang
X7A/B Enc1/ Encoder 1 Eingang / Emu Ausgang
Emu
X8A/B Resol- Resolver
ver
X9 A/B Feed- Sinus-Cosinus-Geber / Inkrementalgeber
back TTL / Hall-Geber / linearer Hall-Geber /
Feldplattengeber / EnDat-Geber / SSI-Ge-
ber / Hiperface-Geber
X10 Safety Sicherheitsschaltung / Anlaufsperre (STO)
X11ϑ A/B Motortemperaturfühler
X13A/B Analog Analogsignale
X20
Zwischenkreis Eingang
X21
X22A Anschluss Motorphasen
X24B Anschluss Motorphasen
X26 SERVOLINK 4 optischer Eingang
X27 SERVOLINK 4 optischer Ausgang
SK 14/20 Befestigungsmöglichkeit für Schirman-
schlussklemmen SK 14/20 von Phoenix
Antriebssystem SD2 - Hardwarebeschreibung
Beschrei-
bung
Seite 109
Seite 158
Seite 109
Seite 110
Seite 110
Seite 111
Seite 114
Seite 114
Seite 115
Seite 116
Seite 117
Seite 118
Seite 119
Seite 120
Seite 121
Seite 121
Seite 123
Seite 123
Seite 154
