Steckerplatzierung - SIEB & MEYER SD2 Serie Hardware-Beschreibung

Einzel-Antriebsverstärker
6.4.3

Steckerplatzierung

Die Gehäuseänderung ab Juli 2019 ist grau ge-
kennzeichnet.

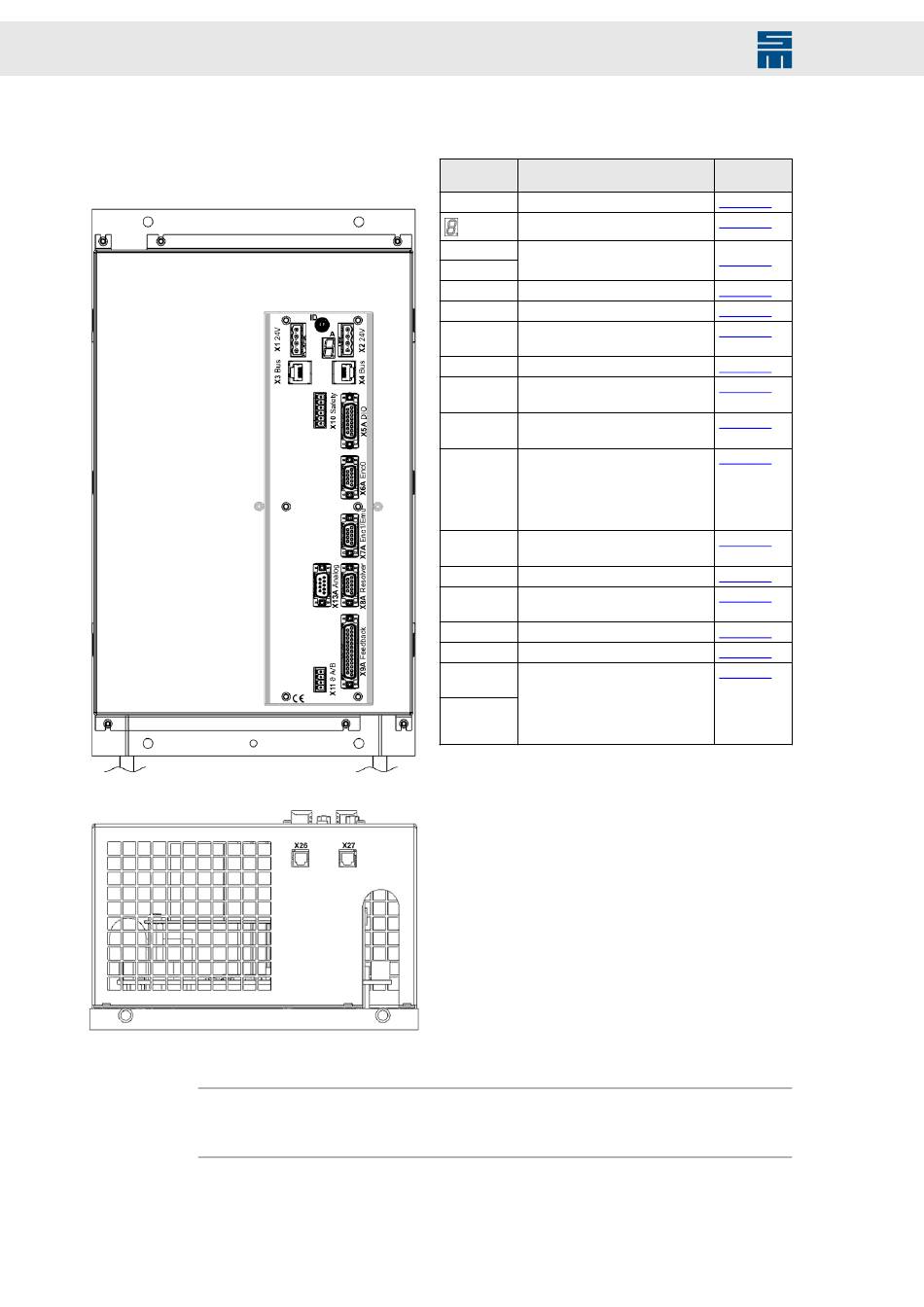

Abb. 17: Frontansicht
Abb. 18: Unteransicht
Hinweis
Der passende Steckersatz für die Gerätevariante 0362111RF ist unter der Artikelnum-
mer 32299578 bei SIEB & MEYER erhältlich.
42
Anschluss Bedeutung
ID Adresswahlschalter des Geräts
Statusanzeige
A
X1 24 V
Powerbus: 24 V Logikversorgung
und Statusmeldung vom Netzteil
X2 24 V
X3 Bus Bus Eingänge
X4 Bus Bus Ausgänge
X5A DIO digitale Eingänge / digitale Aus-
gänge
X6A Enc0 Encoder 0 Eingang
X7A Enc1/ Encoder 1 Eingang / Emu Aus-
Emu gang
X8A Resol- Resolver
ver
X9 A Feed- Sinus-Cosinus-Geber / Inkremen-
back talgeber TTL / Hall-Geber / linea-
rer Hall-Geber / Feldplattenge-
ber / EnDat-Geber / SSI-Geber /
Hiperface-Geber
X10 Safety Sicherheitsschaltung / Anlauf-
sperre (STO)
X11ϑ A/B Motortemperaturfühler
X13A Ana- Analogsignale
log
X26 SERVOLINK 4 optischer Eingang
X27 SERVOLINK 4 optischer Ausgang
Zwischen- Die Anschlüsse für Motor (U, V,
kreis W) und Zwischenkreis (+UB,−UB)
befinden sich unter dem Gehäu-
Motorpha-
sedeckel. Sie sollten daher zuerst
sen
verdrahtet werden.
Antriebssystem SD2 - Hardwarebeschreibung
Beschrei-
bung
Seite 109
Seite 158
Seite 109
Seite 110
Seite 110
Seite 111
Seite 114
Seite 114
Seite 115
Seite 116
Seite 117
Seite 118
Seite 119
Seite 123
Seite 123
Seite 128
