X11 - Motortemperaturfühler - SIEB & MEYER SD2 Serie Hardware-Beschreibung

Anschlussbeispiele
13.9 X11 – Motortemperaturfühler
EIN-/AUSGANG: Der thermische Motorschutz wird über diese Anschlüsse ausgewertet.
Der Antriebsverstärker unterstützt die Auswertung einer im Motor integrierten Tempera-
turüberwachung. Das NTC- bzw. PTC -Verhalten der Überwachung wird durch die Soft-
ware (Motorparameter) spezifiziert. Der Regler wird deaktiviert, sobald die kritische Mo-
tortemperatur erreicht ist.
Parametrierbar ist „Kein", „PTC / Thermoschalter", „NTC", „KTY84/130", „KTY83/122"
und „PT1000".

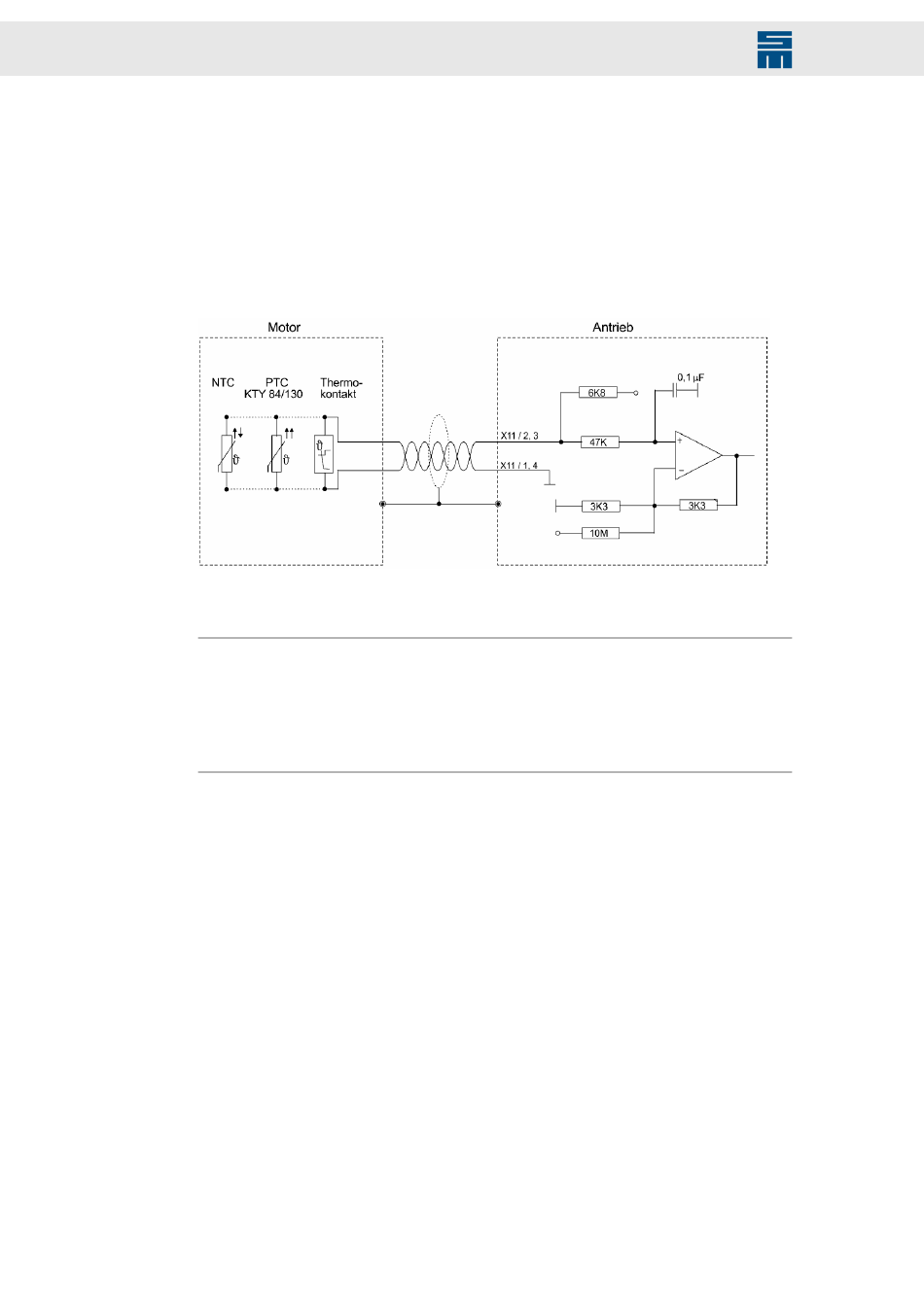

Abb. 89: Motortemperaturfühler
Der Temperaturfühler muss einen Innenwiderstand von 250 Ω bis 2 kΩ haben.
Hinweis
Wird kein Motortemperaturfühler angeschlossen, muss der Eingang mit GND verbun-
den werden.
Ein Eingang für den Temperaturfühler ist jeweils auch auf den Steckern X5 (DIO), X8
(Resolver) und X9 (Feedback) vorhanden. Jedoch darf nur ein Motortemperaturfühler
pro Antriebsseite an einem der 4 Stecker angeschlossen werden.
