Das Gerät ist für die Verwendung mit den folgenden Schirmanschlussklemmen von
Phoenix ausgelegt:
Schirmanschlussklemme
SK 8
SK 14
SK 20

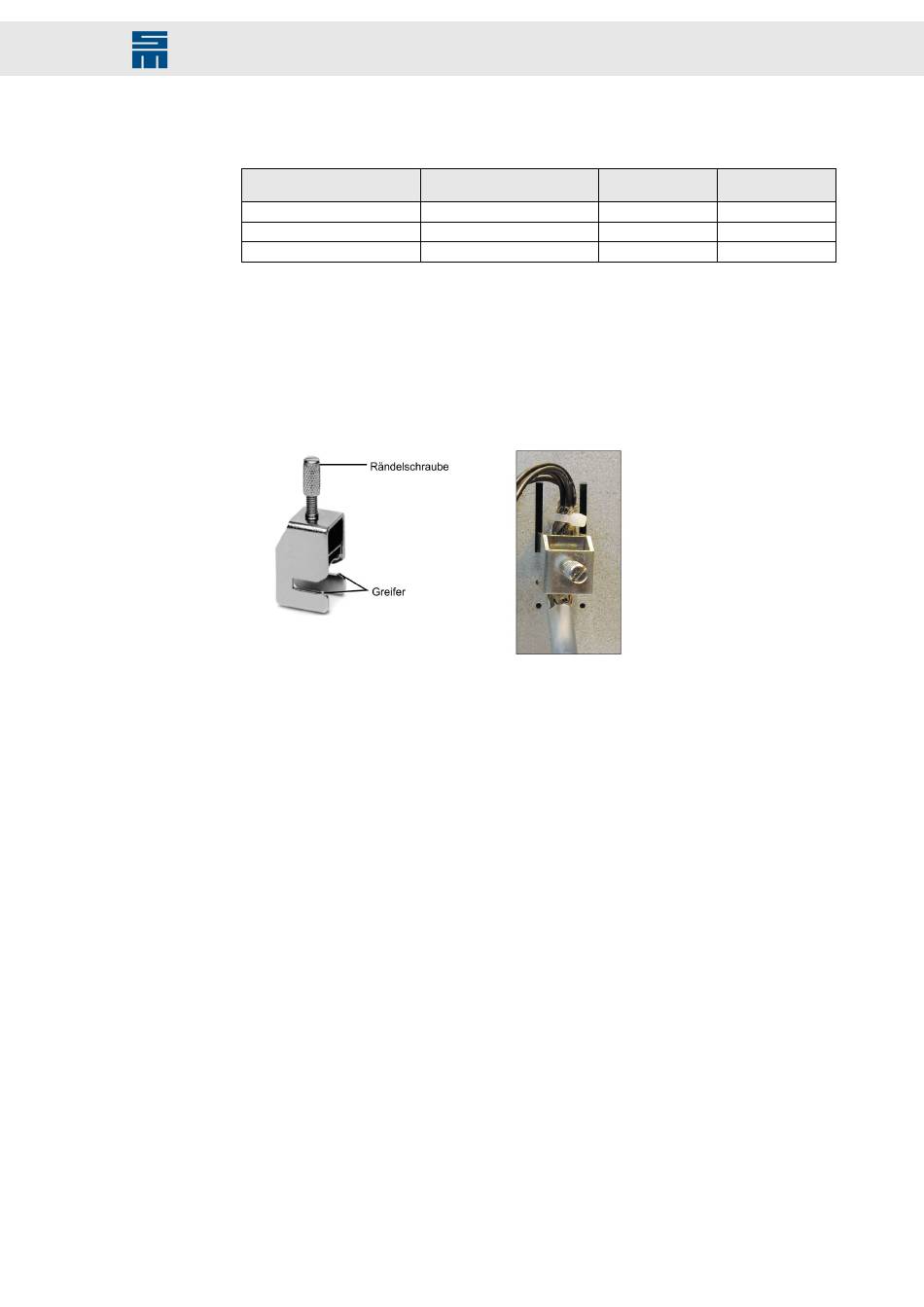

Herstellen eines Kontaktes zwischen Kabel und Gerätegehäuse
1. Isolieren Sie das Kabel in Höhe der Schirmanschlussklemme ab.
2. Platzieren Sie das Kabel zwischen den passenden Langlöchern am Gerät.
3. Schwenken Sie die Klemme über dem Kabel in den Langlöcher ein.
4. Schieben Sie die Klemme soweit nach hinten, dass die Greifer in den Rundlöchern
einrasten.
5. Fixieren Sie das Kabel mit der Rändelschraube.
Antriebssystem SD2 - Hardwarebeschreibung
Anschlussart
Aufschrauben (M4)
Aufschrauben (M4)
Aufschrauben (M4)
Anschlussbeispiele
Max. Anzugsdreh- Phoenix-Artikel-
moment nummer
0,6 Nm 3025163
0,8 Nm 3025176
0,8 Nm 3025189
