13.6 X8 – Resolver
Es ist eine abgeschirmte Leitung, 3-mal paarig verdrillt, zu verwenden. Drillmodus: Si-
nus/Sinus, Cosinus/Cosinus, Rotor/Rotor; Bezeichnung der Leitung, z. B. LIYCY 3 × 2
× 0,14.
Wird der thermische Motorschutz ausgewertet, ist eine 4-mal paarig verdrillte, abge-
schirmte Leitung zu verwenden.

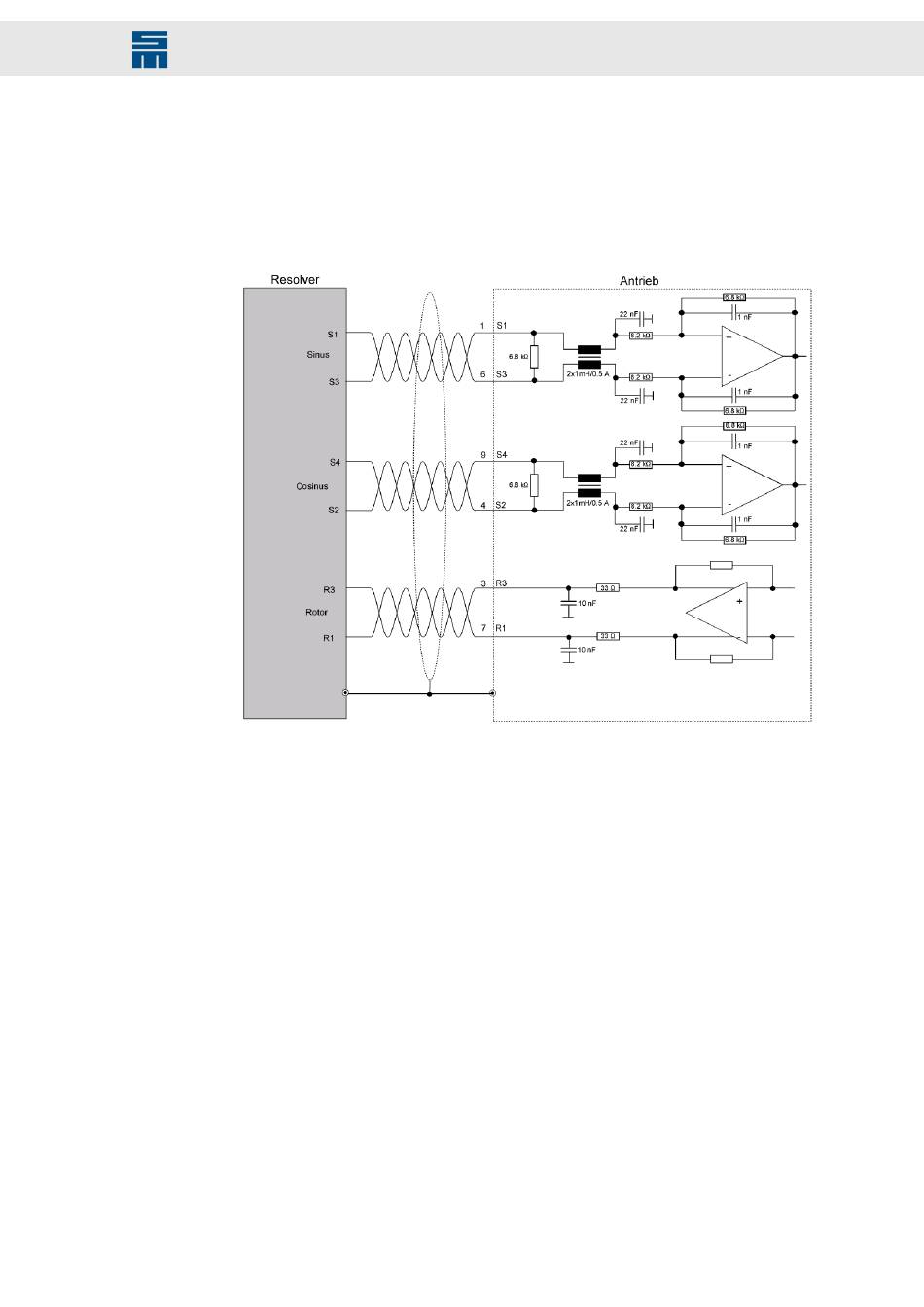

Abb. 86: Resolver
Antriebssystem SD2 - Hardwarebeschreibung
Anschlussbeispiele
139
