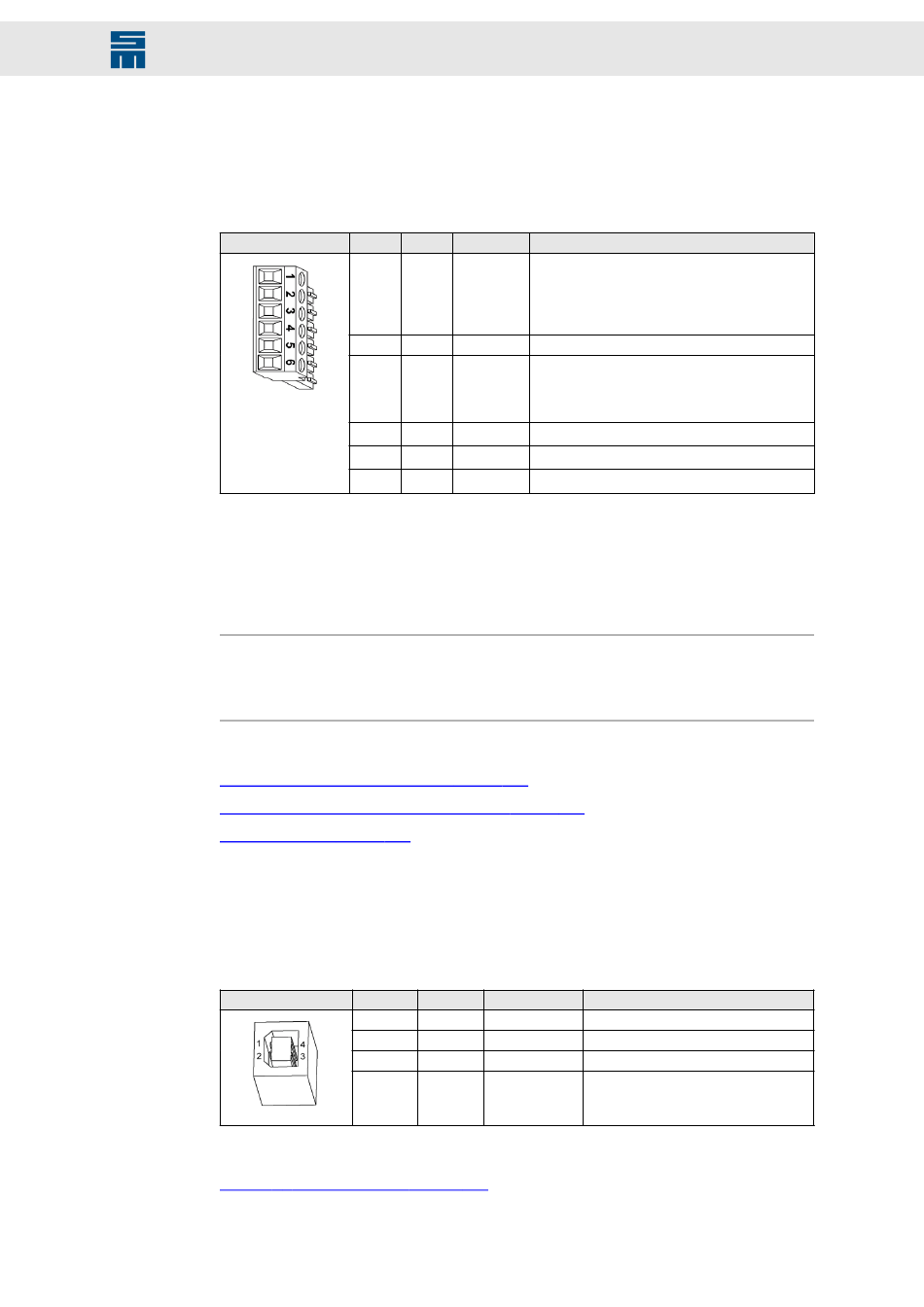

7.5 X10 – Safety (STO)
Sicherheitsschaltung und Anlaufsperre (STO)
6-poliger Mini-Combicon Stecker, passend für Gegenstecker MC 1,5/ 6-ST-3,81
(Phoenix)
Gegenstecker X10
(1)
Der 24-V-Ausgang ist nicht zur Versorgung von externen Sicherheitsschaltungen geeignet, da die Nor-
men hierfür eine externe Versorgung verlangen. Wird die Sicherheitsfunktion (STO) nicht benötigt, dient
diese Spannung ausschließlich zum Brücken der Pins 1 und 3.
Angaben zu den Klemmanschlüssen
▶
Leiterquerschnitt starr/flexibel: 0,14 bis 1,5 mm²
▶
Anzugsdrehmoment: 0,22 bis 0,25 Nm
Hinweis
Das Leistungsteil ist nur aktiv, wenn SAFEA und SAFEB angeschlossen sind. Wird die
Sicherheitsfunktion (STO) nicht benötigt, müssen Pin 1 und Pin 3 zu Pin 6 gebrückt wer-
den.
Verwandte Themen
X10 – Sicherheitsschaltung (STO), Seite 143
Sicherheitsschaltung / Anlaufsperre (STO), Seite 179
Anschlussprinzip, Seite 190
7.6 X14 – USB (Parametrierung)
Kommunikationsschnittstelle zum angeschlossenen PC
4-polige USB-Buchse, Typ B
X14
Verwandte Themen
Kapitel C „Anschlussprinzip", Seite 190
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
Pin E/A Name Bedeutung
1 E SAFEA / Freigabe der Sicherheitsschaltung
▶ Dauerlast bei 24 V > 160 mA/24 V, abhängig
OSSD1
▶ Einschaltspitzenstrom pro Gerät kann
2 – GND Bezugspotential
3 E SAFEB / Freigabe der Sicherheitsschaltung
▶ Dauerlast ca. 15 mA/24 V
OSSD2
▶ Einschaltspitzenstrom ist im Normalfall ver-
4 n.c.
5 n.c.
6 A Logikversorgung 18 bis 28 Volt (ungeregelt)
(1)
24 V
Pin E/A Name
1 - VCC
2 E/A DM
3 E/A DP
4 E/A GND
Anschlussbelegung
von der Geräteleistung
8 A/24 V in den ersten 2 ms übersteigen.
nachlässigbar.
Beschreibung
5V Spannungsversorgung für USB
Daten−
Daten+
Masse
