safety object converter

7
Das Werkzeug
1.18 zur Verfügung. Mit diesem Werkzeug können Sie die Kommunikation mit den
Safety-Kontrollern manuell auslösen. Dadurch können Daten zur Analyse aus den
Kontrollern ausgelesen und Vorgabewerte an die Kontroller übergeben werden.
Sie starten das Werkzeug
das Menü „Extras". Voraussetzung ist, dass Sie mit einem Online-Gerät arbeiten, das
die Funktionen SFM und SLOF unterstützt.
Die Einträge in den folgenden Abbildungen entsprechen den Beispielen aus dem
vorherigen Kapitel.

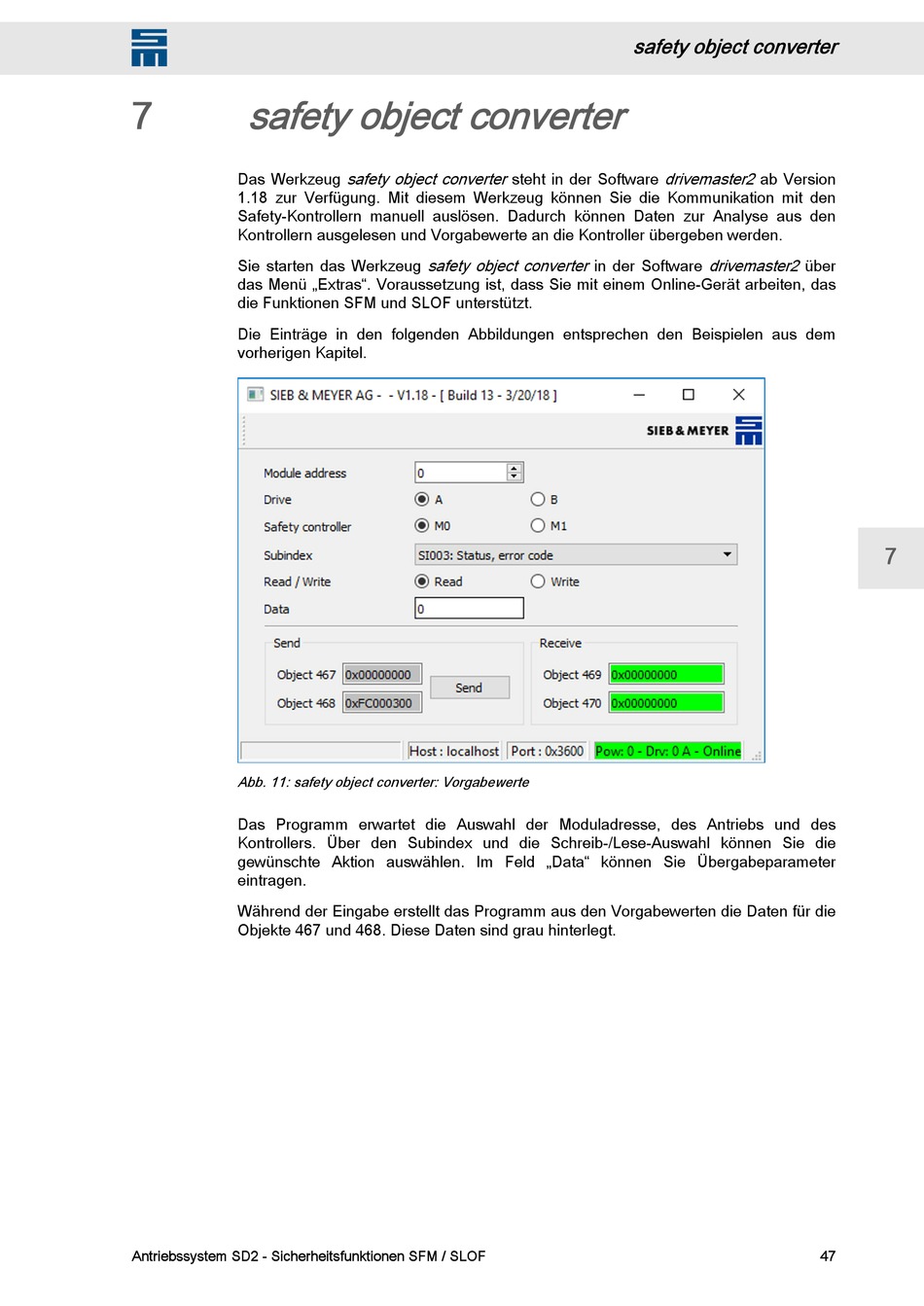

Abb. 11: safety object converter: Vorgabewerte
Das Programm erwartet die Auswahl der Moduladresse, des Antriebs und des
Kontrollers. Über den Subindex und die Schreib-/Lese-Auswahl können Sie die
gewünschte Aktion auswählen. Im Feld „Data" können Sie Übergabeparameter
eintragen.
Während der Eingabe erstellt das Programm aus den Vorgabewerten die Daten für die
Objekte 467 und 468. Diese Daten sind grau hinterlegt.
Antriebssystem SD2 - Sicherheitsfunktionen SFM / SLOF
safety object converter steht in der Software drivemaster2 ab Version
safety object converter in der Software drivemaster2 über

safety object converter

7
47
