Vorgehensweise

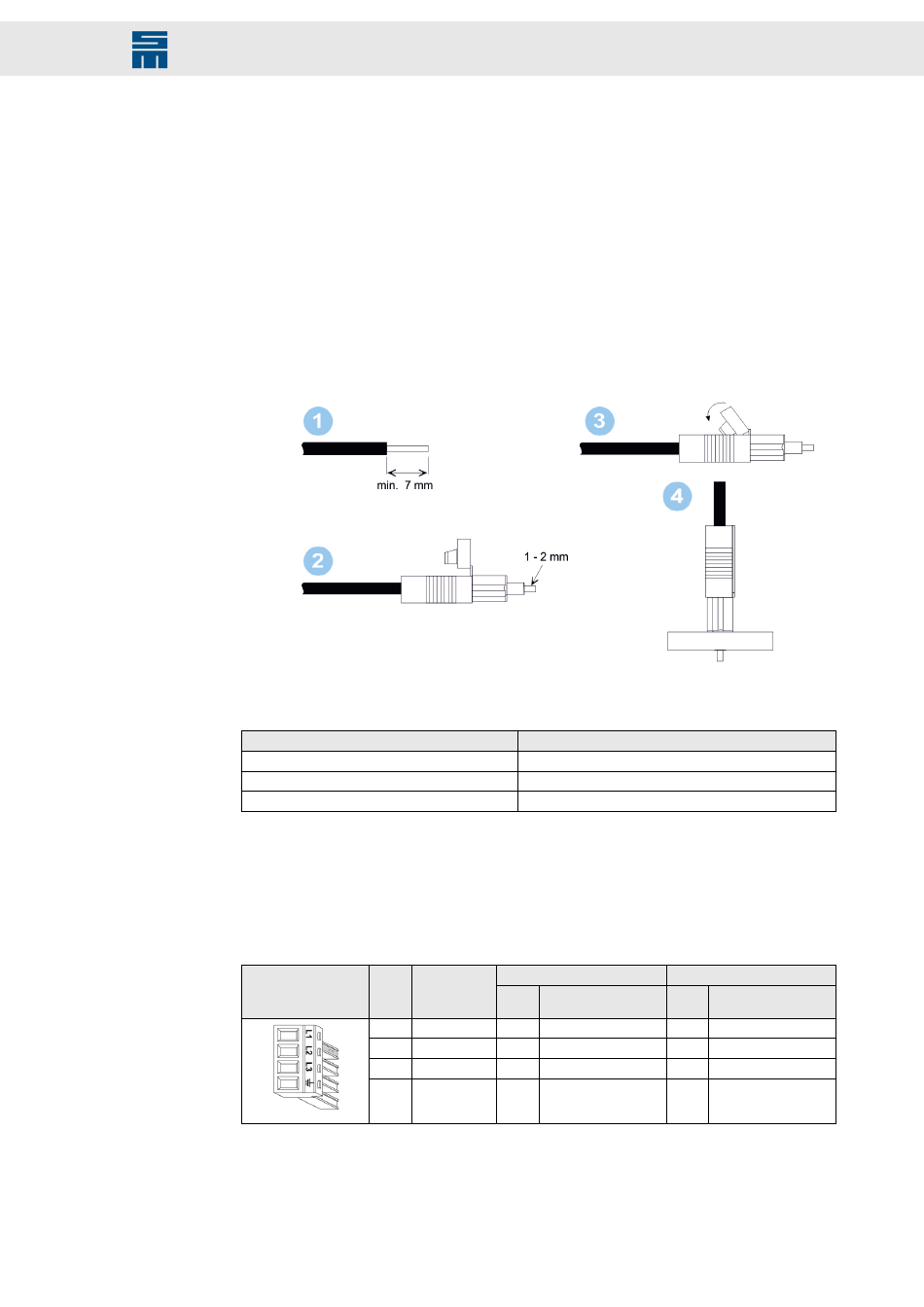

1. Entfernen Sie den Kunststoffmantel des LWL-Kabels (Durchmesser 2,2 mm) auf
mindestens 7 mm (siehe Abbildung, [1]). Achten Sie darauf, dass das abgemantelte
Ende des LWL-Kabels nicht verschmutzt wird. Reinigen Sie es ggf. mit einem tro-
ckenen Papiertuch.
2. Stecken Sie das abgemantelte LWL-Kabel vorsichtig gemäß der Abbildung in den
Steckverbinder. Die 1 mm Polymerfaser sollte dabei ca. 1 - 2 mm aus dem Steck-
verbinder herausragen (siehe Abbildung, [2]).
3. Verpressen Sie den Steckverbinder. Dadurch wird die Polymerfaser im Steckver-
binder gehalten. Die Verriegelung muss hörbar einrasten (siehe Abbildung, [3]).
4. Stecken Sie den Steckverbinder mit dem LWL-Kabel in die Polierscheibe und
schleifen Sie das überstehende Faserende mittels Polierbogen auf einer glatten
Unterlage (z.B. Glasscheibe) ab (siehe Abbildung, [4]). Eventuelle Schleifrückstän-
de müssen entfernt werden.
Folgende Materialien können Sie bei SIEB & MEYER bestellen:
Artikel
Polierscheibe für Lichtleiterkabel
Abisolierzange für Lichtleiterkabel
Schleifpapier
12.21 X28 – Einspeisung Kompaktgeräte
4-poliger Power-Combicon-Stecker, passend für Gegenstecker PC 4/ 4-ST-7,62
(Phoenix)
Gegenstecker X28
Angaben zu den Klemmanschlüssen:
▸
Leiterquerschnitt starr/flexibel: 1,5 – 4 mm²
▸
Anzugsdrehmoment: 0,5 – 0,6 Nm
Antriebssystem SD2 - Hardwarebeschreibung
SIEB & MEYER Artikelnummer
47000001
47000002
47000003
Pin Codierung 1-phasige Einspeisung
Na- Bedeutung
me
1 codiert L Haupteinspeisung
2 - N Neutralleiter
3 - – n.c.
4 - PE Schutzleiter
Anschlussbelegung
3-phasige Einspeisung
Na- Bedeutung
me
L1 Haupteinspeisung
L2 Haupteinspeisung
L3 Haupteinspeisung
PE Schutzleiter
