Anschlussbelegung

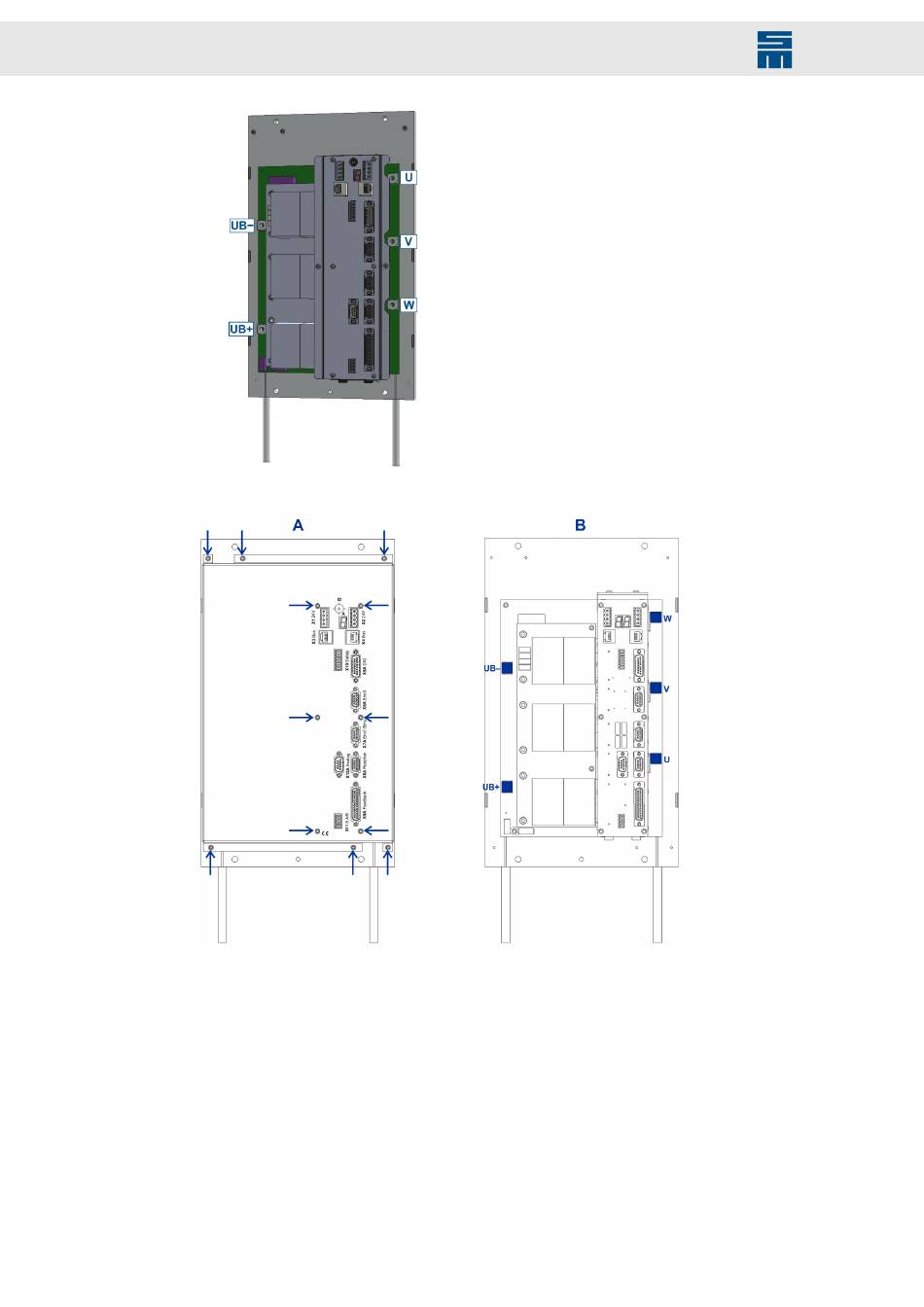

Gehäusedeckel abnehmen: Auslieferung bis einschließlich Juni 2019
➮
Entfernen Sie die 12 Schrauben (Linsenschrauben 3×6, DIN 7985, verzinkt, Torx)
des Gehäusedeckels [Bild A].
➮
Nehmen Sie den Gehäusedeckel vorsichtig ab. Die Anschlüsse für den Zwischen-
kreis (UB+, UB−) und für den Motor (U, V, W) finden Sie auf der linken und rechten
Seite des Geräts. Sie sind als einzelne Anschlussbuchsen ausgeführt [Bild B].
Kabel anschließen
➮
Schließen Sie die 5 Kabel für die Zwischenkreis- und Motorphasen mit Hilfe von
Ringösen an die jeweiligen Anschlussbuchsen an.
a.
130
Kabelquerschnitt = 50 mm²
