Gehäuseabmessungen - SIEB & MEYER SD2 Serie Hardware-Beschreibung

Weitere Informationen zur Wasserkühlung finden Sie im
(0362111OF/RF/SF)", Seite
Das Gerät ist für eine senkrechte Wandmontage vorgesehen. Andere Aufstellpositionen
sind nach Rücksprache mit SIEB & MEYER möglich.
6.3.1 Gehäuseabmessungen

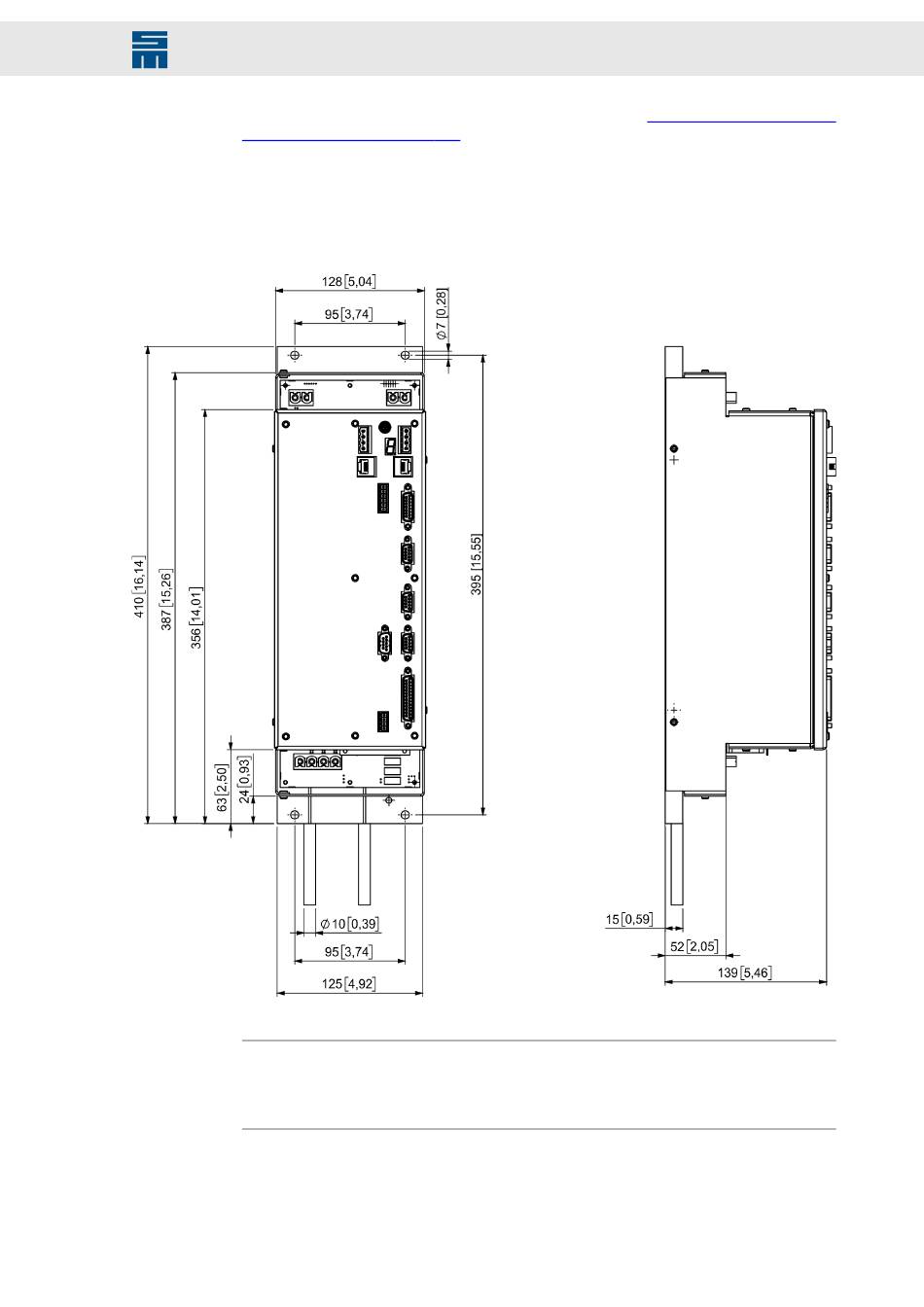

Abb. 12: Maße 0362111OF in mm [inch]
Hinweis
Berücksichtigen Sie beim ersten und letzten Modul, dass die Gehäuseschrauben der
Seitendeckel bis zu 2 mm überstehen können. Zwischen den Modulen sind diese Über-
stände unerheblich, da die Schrauben versetzt zueinander angebracht sind.
Antriebssystem SD2 - Hardwarebeschreibung
Einzel-Antriebsverstärker
107.
Kapitel 11 „Wasserkühlung
35
