Allgemeine Hinweise zur Verdrahtung
Hinweis
Der Strich zählt als Größe, wenn das Anschlussvermögen berücksichtigt wird.
17.2.1

Motorkabel

Störende Masseschleifen
Durch unsachgemäßen Anschluss von Schutzleiterverbindungen in Motorkabeln kön-
nen störende Masseschleifen und Funktionsausfälle des Motors auftreten.
→ Durch die beschriebenen Maßnahmen werden störende Masseschleifen vermie-
den.
→ Legen Sie Schutzleiterverbindungen, die in Motorkabeln zusätzlich geführt werden
direkt an der Schirmleitung auf und kennzeichnen Sie diese mit
→ Sollte sich dies als unpraktisch erweisen, verzichten Sie auf die Schutzleiterverbin-
dung in den Motorkabeln und verlegen Sie eine separate Schutzleiterverbindung
parallel zu den Motorkabeln.
→ Sorgen Sie stets dafür, dass das Kabel zum Antrieb zurückgeführt wird! Das Kabel
darf mit keiner anderen Masseschleife verbunden werden.
Für die Motoren ist eine abgeschirmte Leitung auszuwählen, um Störungen so gering
wie möglich zu halten.
Der Kabelschirm muss großflächig über 360° angeschlossen werden. Zudem sollte das
Motorkabel möglichst kurz sein, um die elektromagnetische Störaussendung und kapa-
zitive Ströme zu reduzieren.

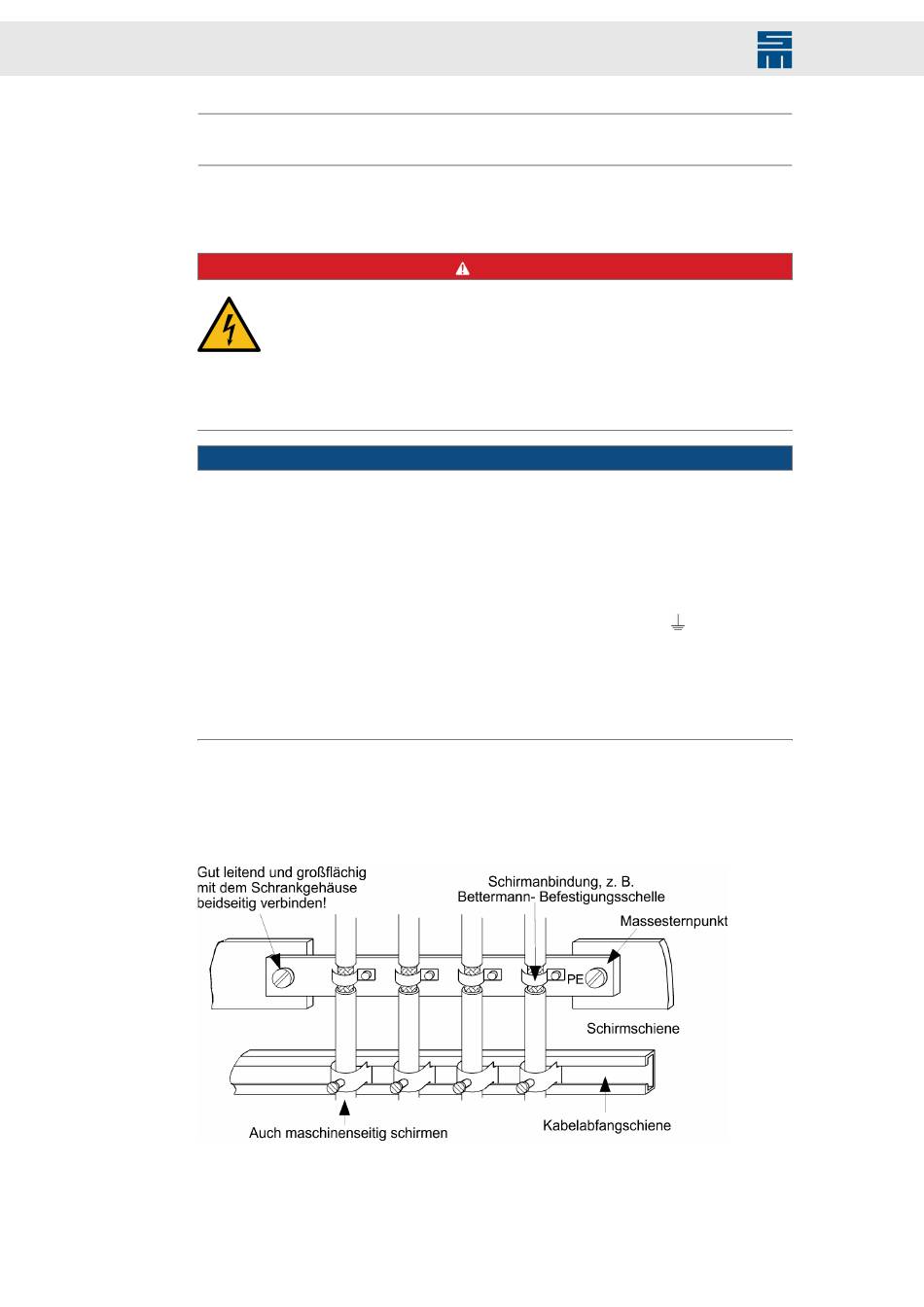

Abb. 94: Anschluss von Motoren
172
Gefährliche Körperströme
Legen Sie das Motorgehäuse auf Maschinenerde oder
verbinden Sie den Erdanschluss des Motorsteckers mit dem zentralen Er-
dungspunkt der Maschine.
→ Für die Schirmung beachten Sie Folgendes: Verwenden Sie generell
abgeschirmte Motorkabel.
ACHTUNG
GEFAHR
Antriebssystem SD2 - Hardwarebeschreibung
oder PE.
