7.13 X70 – Safety (STO)
Sicherheitsschaltung und Anlaufsperre (STO)
2 × 7-poliger Leiterplattensteckverbinder, passend für Gegenstecker DFMC 0,5/ 7-
ST-2,54 (Phoenix Contact)
Gegenstecker X70 Pin
Seite A A1
A2
A3
–
A4
A5
Seite B
A6
A7
(1)
Der 24-V-Ausgang ist nicht zur Versorgung von externen Sicherheitsschaltungen geeignet, da die
Normen hierfür eine externe Versorgung verlangen. Wird die Sicherheitsfunktion (STO) nicht benötigt,
dient diese Spannung ausschließlich zum Brücken der Eingänge X_SAFE_A und X_SAFE_B mit dem
Ausgang VCC24_STO. In diesem Fall muss auch X_SAFE_0V einmal mit GND gebrückt werden (siehe
Beispiel (S.
A7 X_SAFE_A
B7
A4 X_SAFE_0V
A6
X_SAFE_B
A5
B5
B4 X_SAFE_0V
B6
A3
B3 X_SAFE_OK2

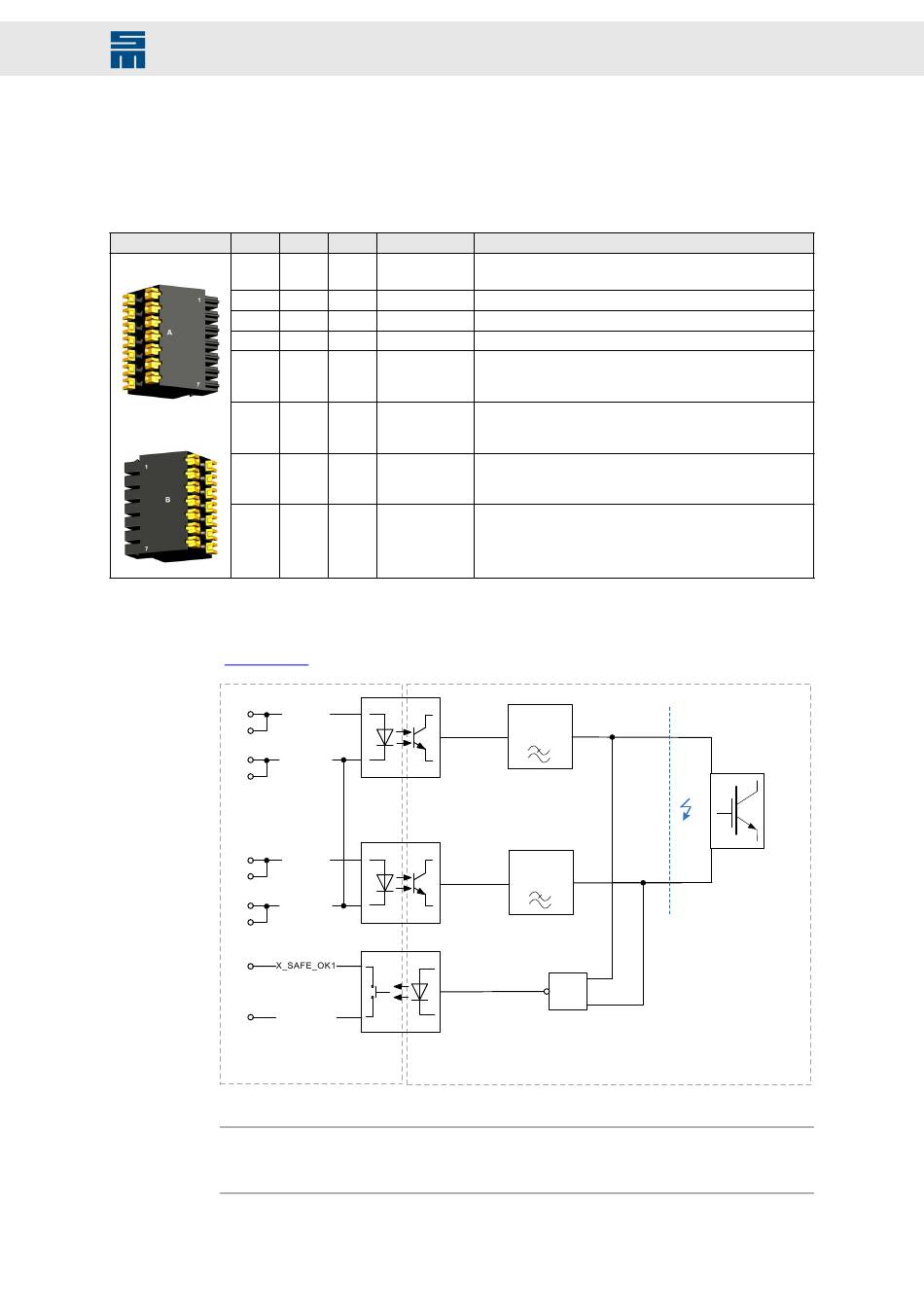

Abb. 68: Steuerung der Sicherheitsschaltung
Hinweis
Die identischen Signale von Seite A oder B können auch zum Weiterreichen der STO-
Funktion an den nächsten Antrieb genutzt werden.
Antriebssystem SD4S - Hardwarebeschreibung
Pin E/A Name
B1 A
(1)
VCC24_STO
B2 E/A GND
– A X_SAFE_OK1
B3 A X_SAFE_OK2
B4 E X_SAFE_0V
B5 E X_SAFE_B
B6 E X_SAFE_0V
B7 E X_SAFE_A
84)).
SELV PELV
Bedeutung
24-V -Hilfsspannung bei nicht benötigter STO-Funktion
DC
Nicht geeignet als OSSD-Versorgung!
GND-Bezugspunkt für VCC24_STO
SAFE OK-Rückmeldung; potentialfrei (siehe B3)
SAFE OK-Rückmeldung; Bezugspunkt für A3; potentialfrei
Bezugspunkt für X_SAFE_A/B
(Wenn STO nicht benötigt wird: A4 oder A6 entweder mit
A2 oder B2 brücken.)
STO-Eingang B
(Wenn STO nicht benötigt wird: A5 entweder mit A1 oder
B1 brücken.)
Bezugspunkt für X_SAFE_A/B
(Wenn STO nicht benötigt wird: A4 oder A6 entweder mit
A2 oder B2 brücken.)
STO-Eingang A
(Wenn STO nicht benötigt wird: A7 entweder mit A1 oder
B1 brücken.)
