Gehäuseabmessungen - SIEB & MEYER SD2 Serie Hardware-Beschreibung

Doppel-Antriebsverstärker
7.2.1 Gehäuseabmessungen

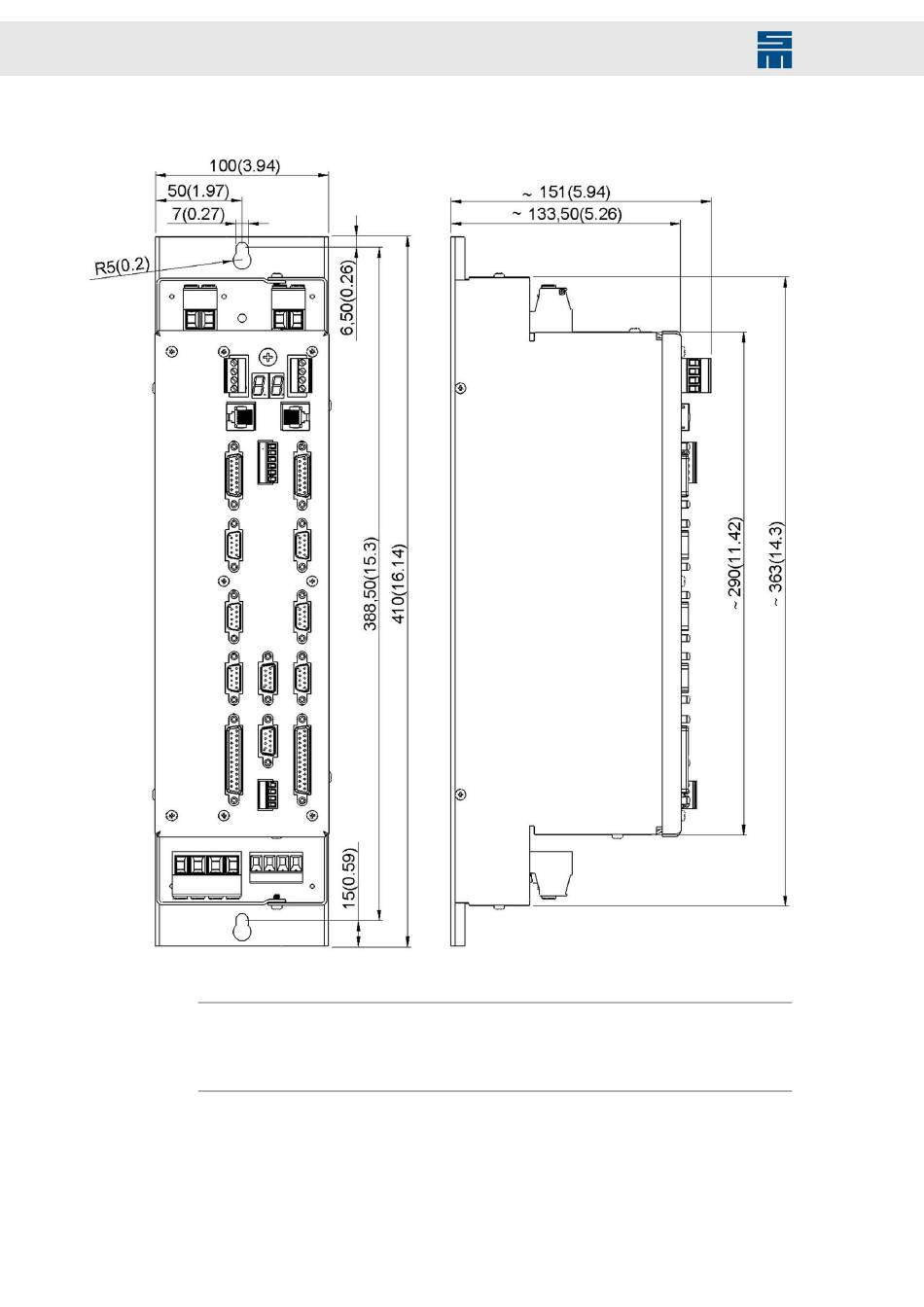

Abb. 41: Maße 0362112xxy in mm (inch)
Hinweis
Berücksichtigen Sie beim ersten und letzten Modul, dass die Gehäuseschrauben der
Seitendeckel bis zu 2 mm überstehen können. Zwischen den Modulen sind diese Über-
stände unerheblich, da die Schrauben versetzt zueinander angebracht sind.
66 Antriebssystem SD2 - Hardwarebeschreibung
