6.7.3

Steckerplatzierung

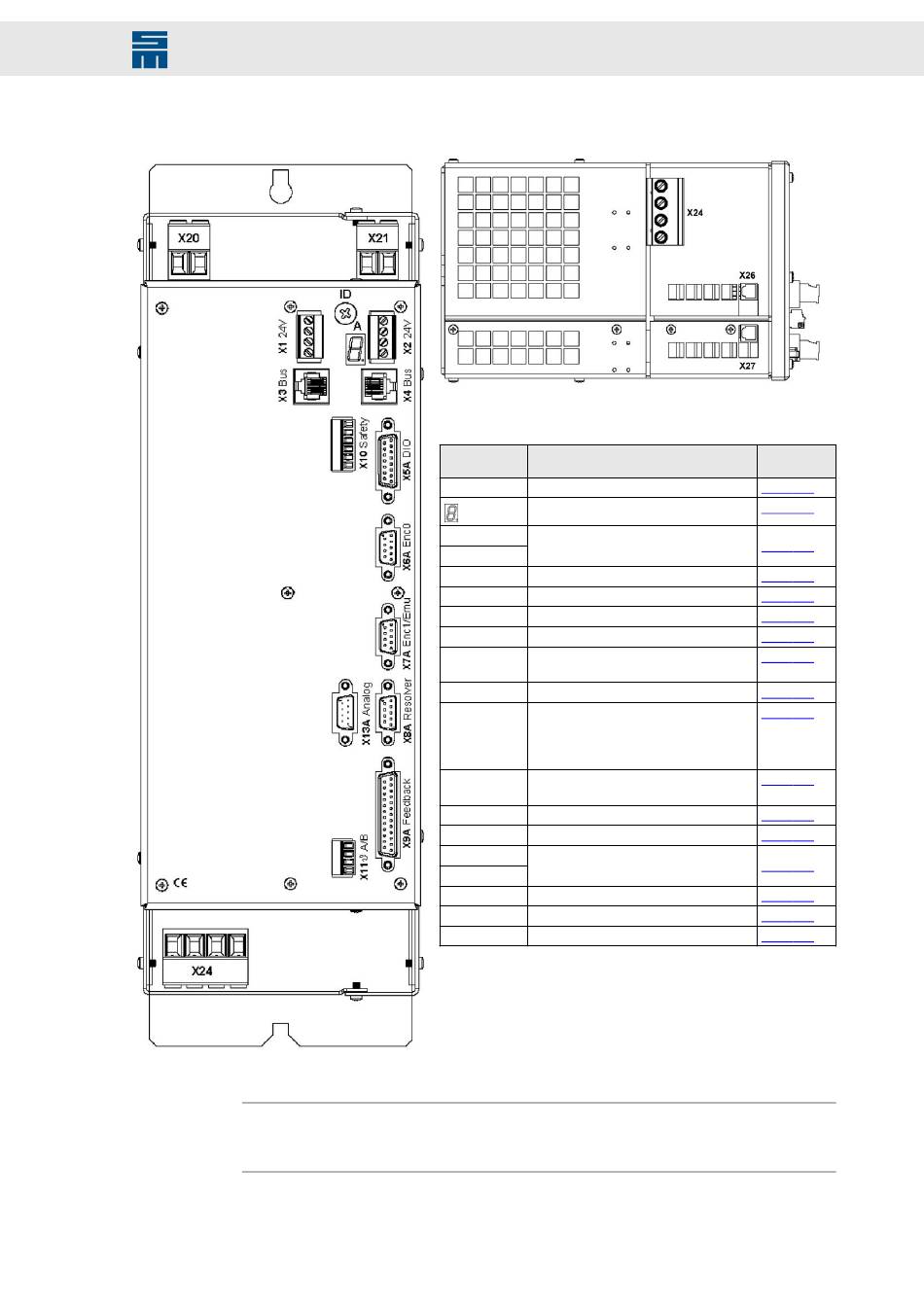

Abb. 29: Frontansicht
Hinweis
Der passende Steckersatz für die Gerätevariante 0362114MF/0362114NF ist unter der
Artikelnummer 32299547 bei SIEB & MEYER erhältlich.
Antriebssystem SD2 - Hardwarebeschreibung
Einzel-Antriebsverstärker
Abb. 30: Unteransicht
Anschluss Bedeutung
ID Adresswahlschalter des Geräts
Statusanzeige
A
X1 24 V
Powerbus: 24 V Logikversorgung und
Statusmeldung vom Netzteil
X2 24 V
X3 Bus Bus Eingänge
X4 Bus Bus Ausgänge
X5A DIO digitale Eingänge / digitale Ausgänge
X6A Enc0 Encoder 0 Eingang
X7A Enc1/ Encoder 1 Eingang / Emu Ausgang
Emu
X8A Resolver Resolver
X9 A Feed- Sinus-Cosinus-Geber / Inkrementalge-
back ber TTL / Hall-Geber / linearer Hall-Ge-
ber / Feldplattengeber / EnDat-Geber /
SSI-Geber / Hiperface-Geber
X10 Safety Sicherheitsschaltung / Anlaufsperre
(STO)
X11ϑ A/B Motortemperaturfühler
X13A Analog Analogsignale
X20
Zwischenkreis Eingang
X21
X24 Anschluss Motorphasen
X26 SERVOLINK 4 optischer Eingang
X27 SERVOLINK 4 optischer Ausgang
Beschrei-
bung
Seite 109
Seite 158
Seite 109
Seite 110
Seite 110
Seite 111
Seite 114
Seite 114
Seite 115
Seite 116
Seite 117
Seite 118
Seite 119
Seite 120
Seite 121
Seite 123
Seite 123
