Statusanzeige und Fehlermeldungen des SD2

15 Statusanzeige und
Fehlermeldungen des SD2
In der 7-Segment-Anzeige werden Status- und Fehlermeldungen angezeigt.
Bei doppelachsigen Geräten ist immer nur eine Seite der Anzeige zu betrachten. Hier-
bei stellt die linke Anzeigeseite die Statusmeldung der Achse B und die rechte Seite die
Statusmeldung der Achse A dar.
Eine Statusmeldung ist 1- bis 5-stellig und wird durchlaufend angezeigt. Alle Meldungen
schließen mit einem Punkt hinter der letzten Stelle ab. Steht an erster Stelle 'E.', liegt
ein Fehler dauerhaft an. Wenn die Ursache eines Fehlers näher bestimmt werden kann,
wird nach dem Fehlercode zunächst ein Trennstrich und dann ein 1-stelliger Subfehler-
code angezeigt.
Hinweis
Der Subfehlercode wird bei Geräten mit einer älteren Firmware nicht unterstützt.

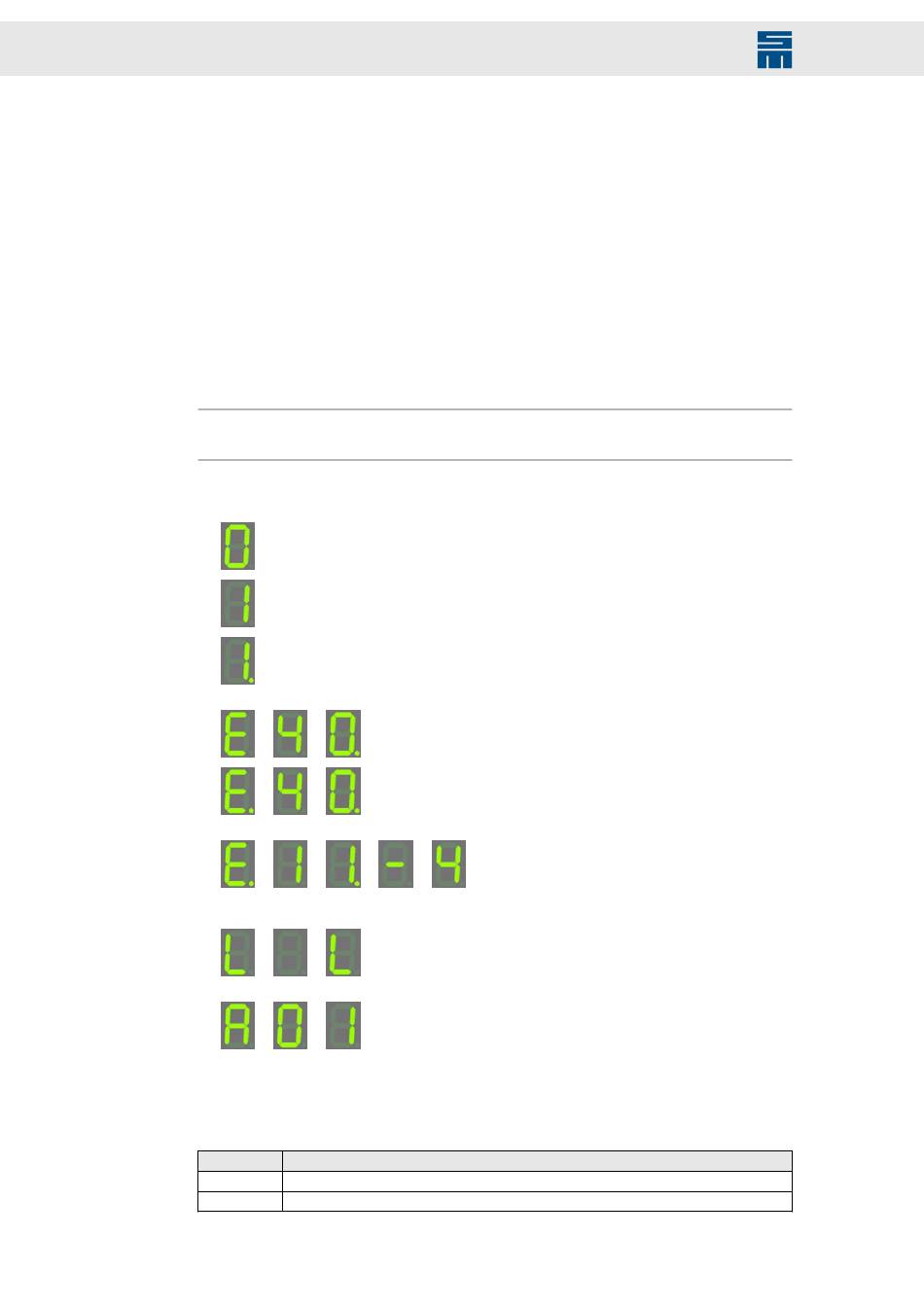

Beispiele:
1.
2.
3.
4.
→
5.
→
6.
→
7.
→
8.
→
15.1 Liste der Betriebszustände
Code
0
1
158
→
→
→ → →
→
→
Beschreibung
Einschaltbereit
Regler aktiv
Dauernde Anzeige 0
▸
Regler ist ausgeschaltet.
▸
Kein Fehler liegt an.
Dauernde Anzeige 1
▸
Regler ist eingeschaltet.
▸
Kein Fehler liegt an.
Dauernde Anzeige 1.
▸
Regler ist eingeschaltet.
▸
Kein Fehler liegt an.
▸
Punkt weist zusätzlich auf PI-Limit hin.
Durchlaufende Anzeige
▸
Regler hat mit Fehler E40 abgeschaltet.
▸
Der Fehler liegt nicht mehr an.
Durchlaufende Anzeige
▸
Regler hat mit Fehler E40 abgeschaltet.
▸
Der Fehler liegt noch an (erkennbar an dem Punkt
hinter dem E).
Durchlaufende Anzeige
▸
Regler hat mit Fehler E11 abgeschaltet.
▸
Der Fehler liegt noch an (erkennbar an dem Punkt
hinter dem E).
▸
Als Ursache ist der Subfehlercode 4 angegeben.
Durchlaufende Anzeige
▸
Regler ist im Bootloader: Anzeige erscheint kurz
beim Booten des Gerätes und beim Laden von
Systemsoftware.
Durchlaufende Anzeige
▸
Achsadresse: Beim Booten der Geräte erscheint
kurz die eingestellte Achsadresse (hier A01)
