Inbetriebnahme
nenngröße Hauptpumpe (R623)
nenngröße zusätzliche Pumpe
nenngröße zusätzliche Pumpe
Maximaler Schwenkwinkel bei
variabler Drehzahl (R690)
Feldschwächbetrieb (R683)
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
100 % Md
Reduziertes Md
R681

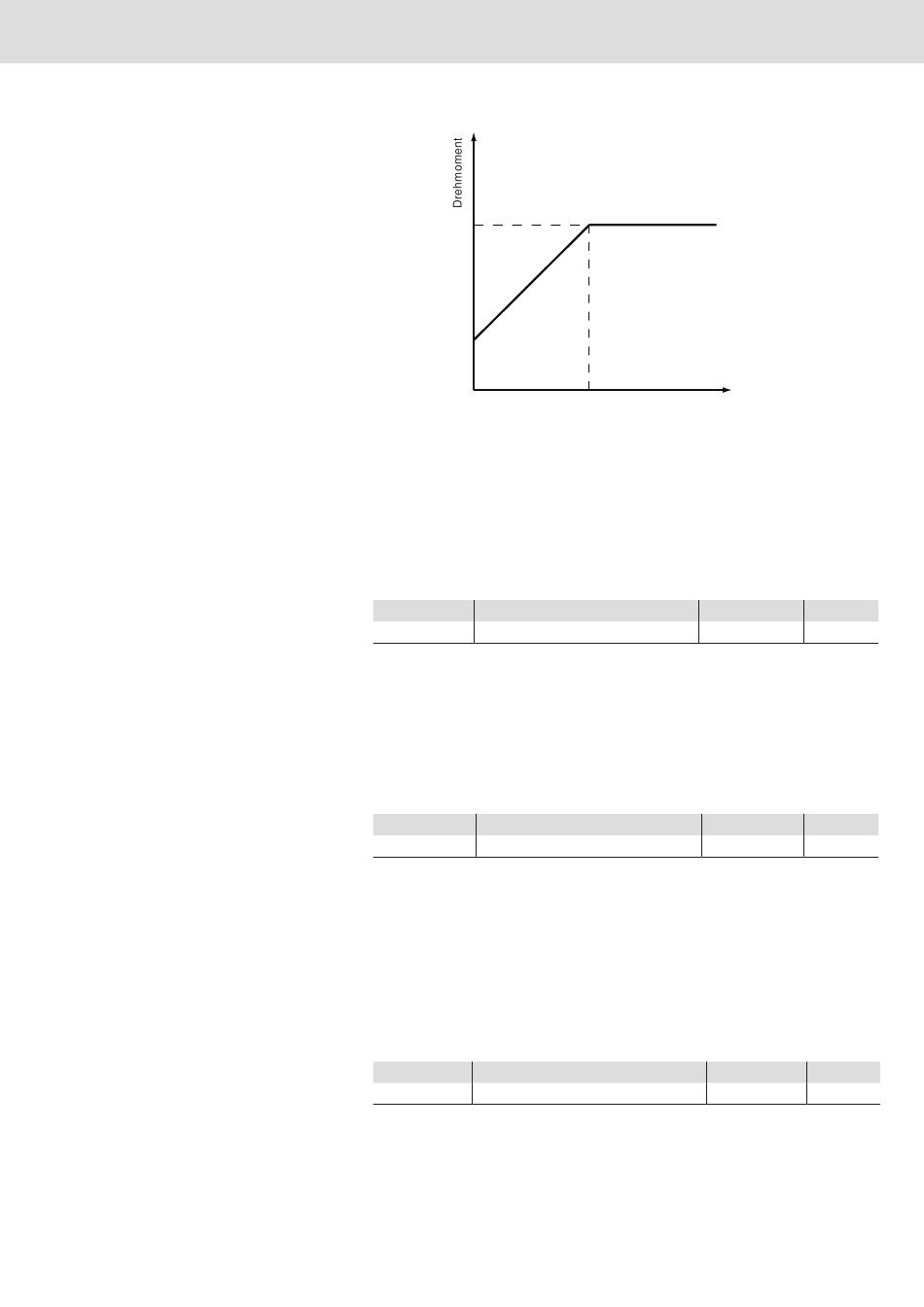

Abb. 56: Derating
Für den drehzahlvariablen Betrieb benötigt das SY(H)DFEn-Regelsystem die
Nenngröße der Hauptpumpe, an welcher das VT-DFPn-Ventil montiert ist. Bei
mehreren geregelten Pumpen (Druckregler Master/Slave, Einkreis) wird hier die
Summe aller Regelpumpen eingetragen, die in den das hydraulische System
fördern.
Tabelle 91: Auswahl der nenngröße der Hauptpumpe
R-Parameter
R623
Nenngröße Hauptpumpe DFEn
Bei einer regenerativen Kombination mit einer oder mehren Pumpen muss bei
(R626)
(R626)
Parameter R626 die Nenngröße der zusätzlichen Konstantpumpe angegeben
werden. Sollten mehrere Konstantpumpe verwendet werden, so muss hier die
Summe aller Konstantpumpen, die in das hydraulische System fördern,
eingetragen werden. Für den Fall, dass nur mit einer Hauptpumpe oder nur
Master/Slave-Druckregler mit Regelpumpen gefahren wird, muss bei R626 der
Wert „Null" eingetragen werden.
Tabelle 92: nenngröße der Anbaupumpe
R-Parameter
R626
Nenngröße zusätzliche Pumpe
Über den Parameter R690 kann im drehzahlvariablen Betrieb der maximale
Schwenkwinkel vorgegeben werden. Die SY(H)DFEn-Regelsystem senkt die
Drehzahl soweit ab, bis dieser maximale Schwenkwinkel erreicht wird, um die
benötigte Menge zu fördern. Generell verbessert sich der Wirkungsgrad der
Pumpe bei größerem Schwenkwinkel. Um im drehzahlvariablen Betrieb die
Verlustleistung zu minimieren, sollte die Drehzahl soweit abgesenkt werden, dass
der Schwenkwinkel nahe an sein Maximum herankommt. Um genügend
Regelreserve für den Schwenkwinkelregler zu erhalten, liegt das Optimum
zwischen 65 % und 85 % (anlagenabhängig).
Tabelle 93: Maximaler Schwenkwinkel
R-Parameter
R690
Max. Schwenkwinkel (variable Drehzahl)
Für einige Anwendung kann es sinnvoll sein, kurzzeitig höhere Drehzahlen als die
Synchrondrehzahl des Motors anzufahren. Der Asynchronmotor wird dabei im
Feldschwächbetrieb betrieben. Hierbei muss beachtet werden, dass im
n (Grenz)
Drehzahl
R680
Bezeichnung
wertebereich
10 - 356
Bezeichnung
wertebereich
0 - 250
Bezeichnung
wertebereich
50 - 98
Einheit
cm³
Einheit
cm³
Einheit
%
