72/132 Bosch Rexroth AG
Inbetriebnahme
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
Beispiel 1

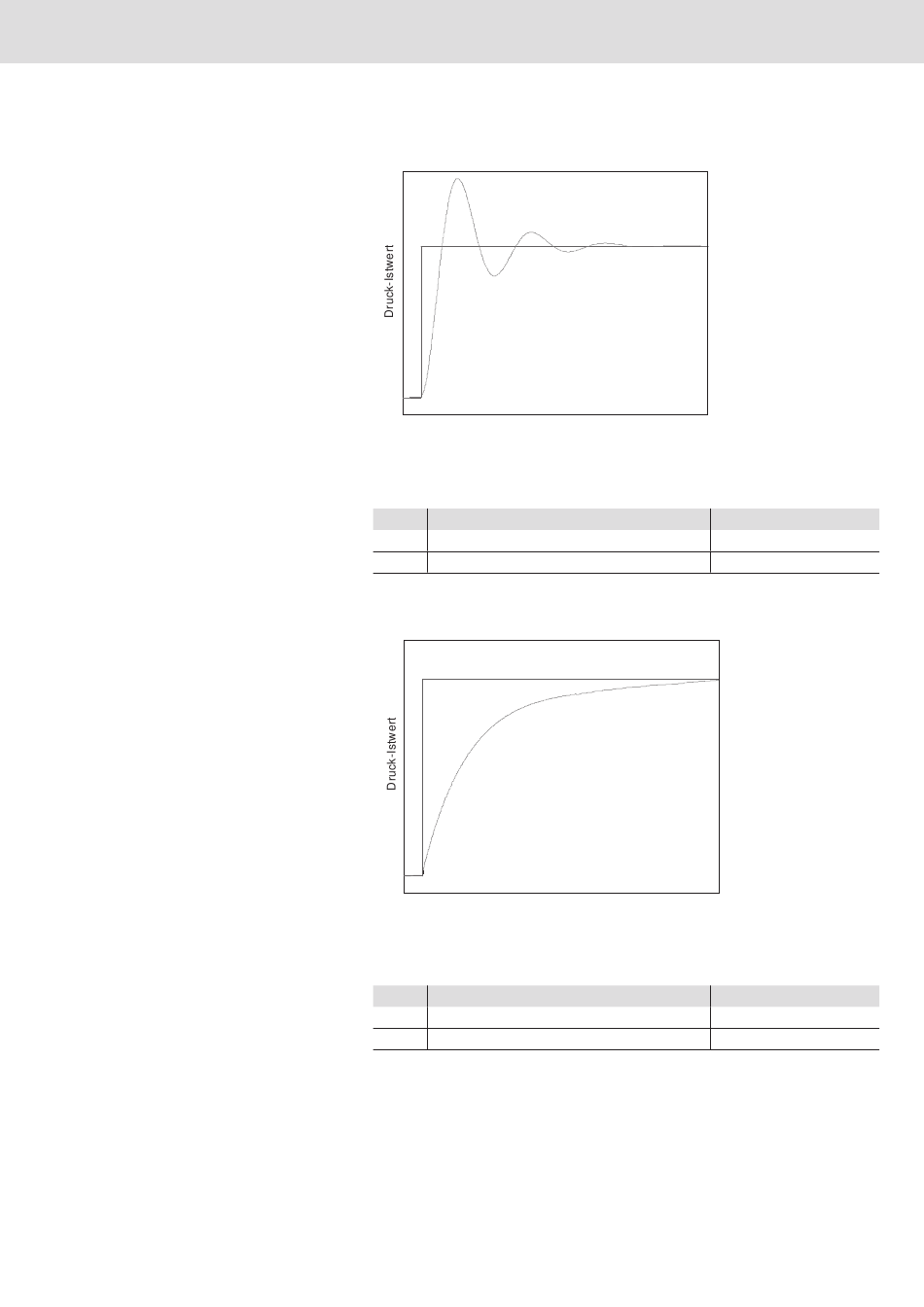

Abb. 35: Gedämpfte oszillation
Tabelle 34: Einstellung der gedämpften oszillation
Schritt
1 Überschwingen (gedämpfte Oszillation)
2 Druck-Istwert schwingt immer noch über
Beispiel 2
Abb. 36: Langsame Regelung
Tabelle 35: Langsame Regelung
Schritt
1 langsame Reaktion
2 Reaktion noch immer langsam
Druck-Sollwert
gedämpfte Oszillation
Zeit
Verhalten/Ergebnis
Druck-Sollwert
langsame Regelung
Zeit
Verhalten/Ergebnis
Maßnahme
D-Anteil erhöhen
P-Verstärkung verringern
Maßnahme
P-Verstärkung erhöhen
D-Anteil verringern
