59/132
Bosch Rexroth AG
Montage
Druckmessumformer HM13
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
Der Druckmessumformer HM13 besitzt einen Spannungsausgang 0...+10 V als
Druckistwertsignal und kann nach unten stehendem Bild über den Zentralstecker
an das Pilotventil angeschlossen werden.
Die Versorgungsspannung für den Druckmessumformer muss gemäß
Spezifikation ausgeführt werden.
Nähere Angaben über den Druckmessumformer siehe RD 29933.
+24 V
nach p
HIGH
Ist
= Pin 10
0 V
nach p
LOW
Ist
= Pin 10
L0

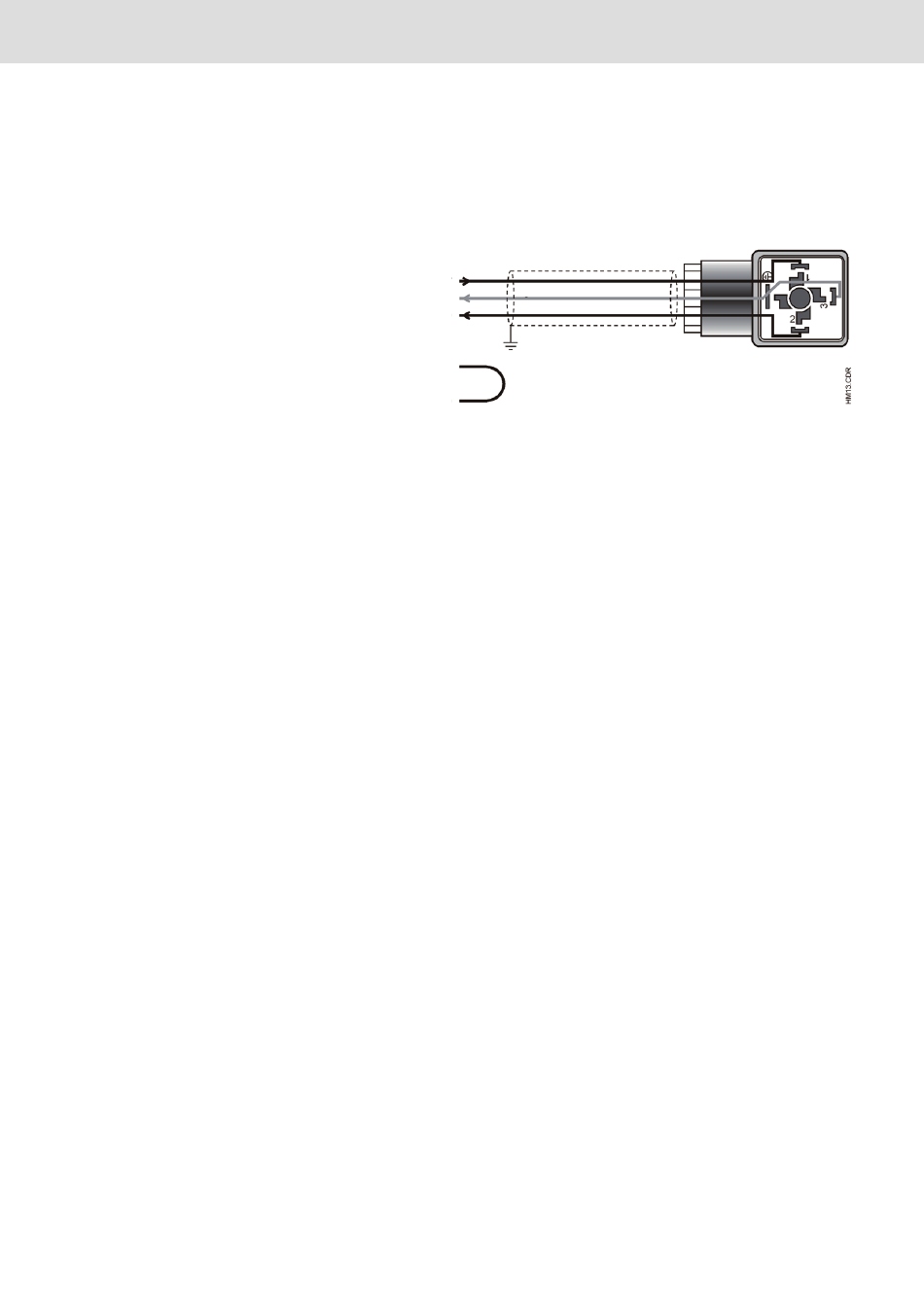

Abb. 31: Anschlüsse HM13
