REXROTH Sytronix DFEn 5000 Betriebsanleitung Seite 41

41/132 Bosch Rexroth AG
Transport und Lagerung
Transport mit Ringschraube
Transport mit Hebeband
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
Die Triebwelle kann verwendet werden, um das SY(H)DFEn-Regelsystem zu
transportieren, solange nur nach außen gerichtete Axialkräfte auftreten. Sie
können das SY(H)DFEn-Regelsystem also an der Triebwelle aufhängen.
Schrauben Sie dazu eine Ringschraube vollständig in das Gewinde der
f
Triebwelle. Die Gewindegröße entnehmen Sie der Einbauzeichnung.
Stellen Sie sicher, dass die Ringschraube das gesamte Gewicht des
f
SY(H)DFEn-Regelsystems plus etwa 20 % tragen kann.
Sie können das SY(H)DFEn-Regelsystem wie in Abb. 23 gezeigt mit der in die
Triebwelle eingeschraubten Ringschraube ohne Beschädigungsgefahr anheben.

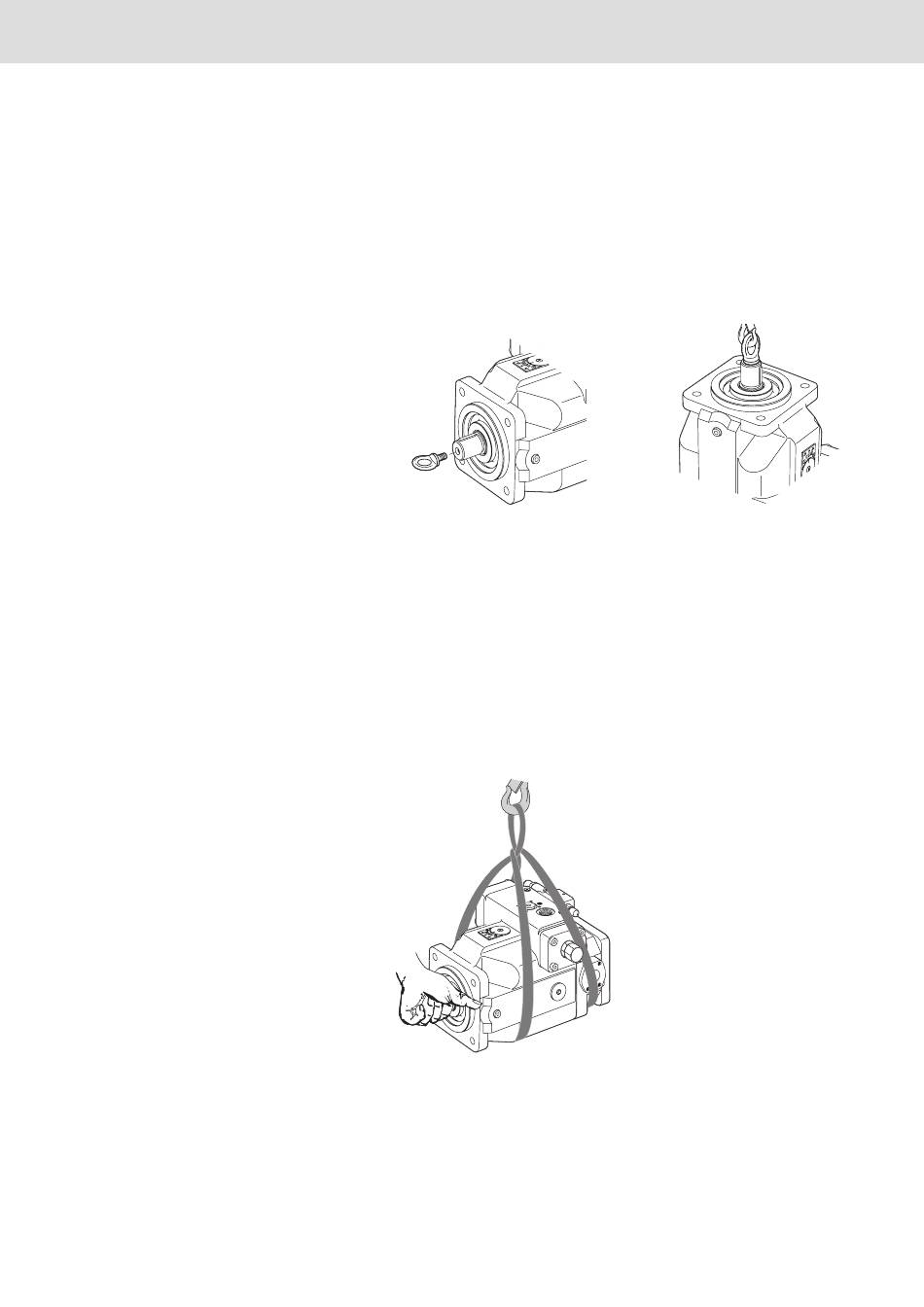

Abb. 23: Befestigung der Ringschraube
Legen Sie das Hebeband so um das SY(H)DFEn-Regelsystem, dass es
f
weder über Anbauteile (z. B. Ventile) verläuft, noch dass das SY(H)DFEn-
Regelsystem an Anbauteilen aufgehängt wird (siehe Abb. 25).
VoRSICHT! Verletzungsgefahr!
Das Regelsystem kann beim Transport mit Hebeband aus der Schlaufe kippen
und Sie verletzen.
Halten Sie das Regelsystem mit der Hand fest, damit dieses nicht aus der
f
Schlaufe kippt.
Verwenden Sie ein möglichst breites Hebeband.
f
Abb. 24: Transport mit Hebeband
