REXROTH Sytronix DFEn 5000 Betriebsanleitung Seite 24

24/132 Bosch Rexroth AG
Produktbeschreibung
Kurzzeit-Regenerativ-Betrieb
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
p max 0,2 bar
Nachsaugventil erforderlich
bei Fremdversorgung

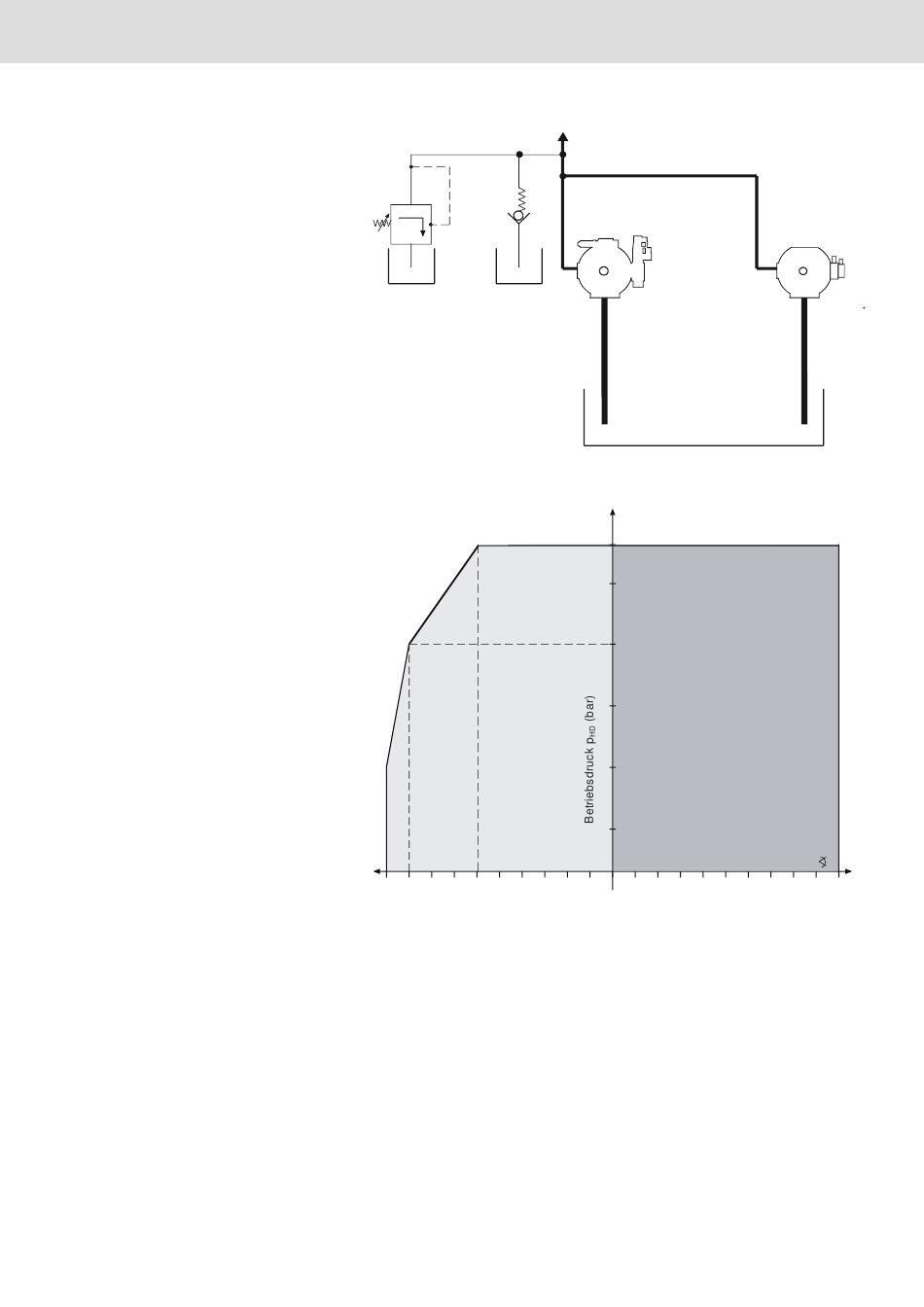

Abb. 9: Schaltbild für den Dauer-Regenerativ-Betrieb
Motorbetrieb
-100 -90 -80 -70 -60 -50 -40 -30
Abb. 10: Einsatzgrenzen für Dauer-Regenerativ-Betrieb für die Serie SYDFEn-2X und
SYDFEn-3X für Spezialtriebwerke
Beim kurzzeitigen Regenerativ-Betrieb geht die Verstellpumpe, z. B. bei
Druckentlastungen oder beim Absenken einer Last, zeitlich begrenzt in den
motorischen Betrieb. Dabei steigt die Spannung im Zwischenkreis des
Frequenzumrichters an. Um eine Abschaltung des Frequenzumrichters wegen
Überspannung zu vermeiden, ist in vielen Anwendungsfällen ein Bremschopper
mit Bremswiderstand erforderlich. Alternativ kann auch ein rückspeisefähiger
Frequenzumrichter verwendet werden. Bleibt das Anforderungsprofil hierbei
innerhalb der Grenzen nach Abb. 10, so kann die Standardausführung der Pumpe
mit Standardtriebwerk 0000 oder 0479 eingesetzt werden.
Q 1
p[bar] p[bar] p[bar] p[bar]
280
250
Pumpenbetrieb
200
Regelsystem für Dauer-
Regenerativbetrieb:
150
SYDFEn 2X oder 3X
• NG 18...100 mit SO 0487 oder 0541
• NG 140
100
50
-20 -10 +10 +20 +30 +40 +50 +60 +70 +80 +90 +100
0
Q 2 max < 0,7 Q 1
SYD_023
Ist [%]
SYD_014
