81/132
Bosch Rexroth AG
Inbetriebnahme
offset des Schwenkwinkelsensors
Schwenkwinkelsensors kalibrieren

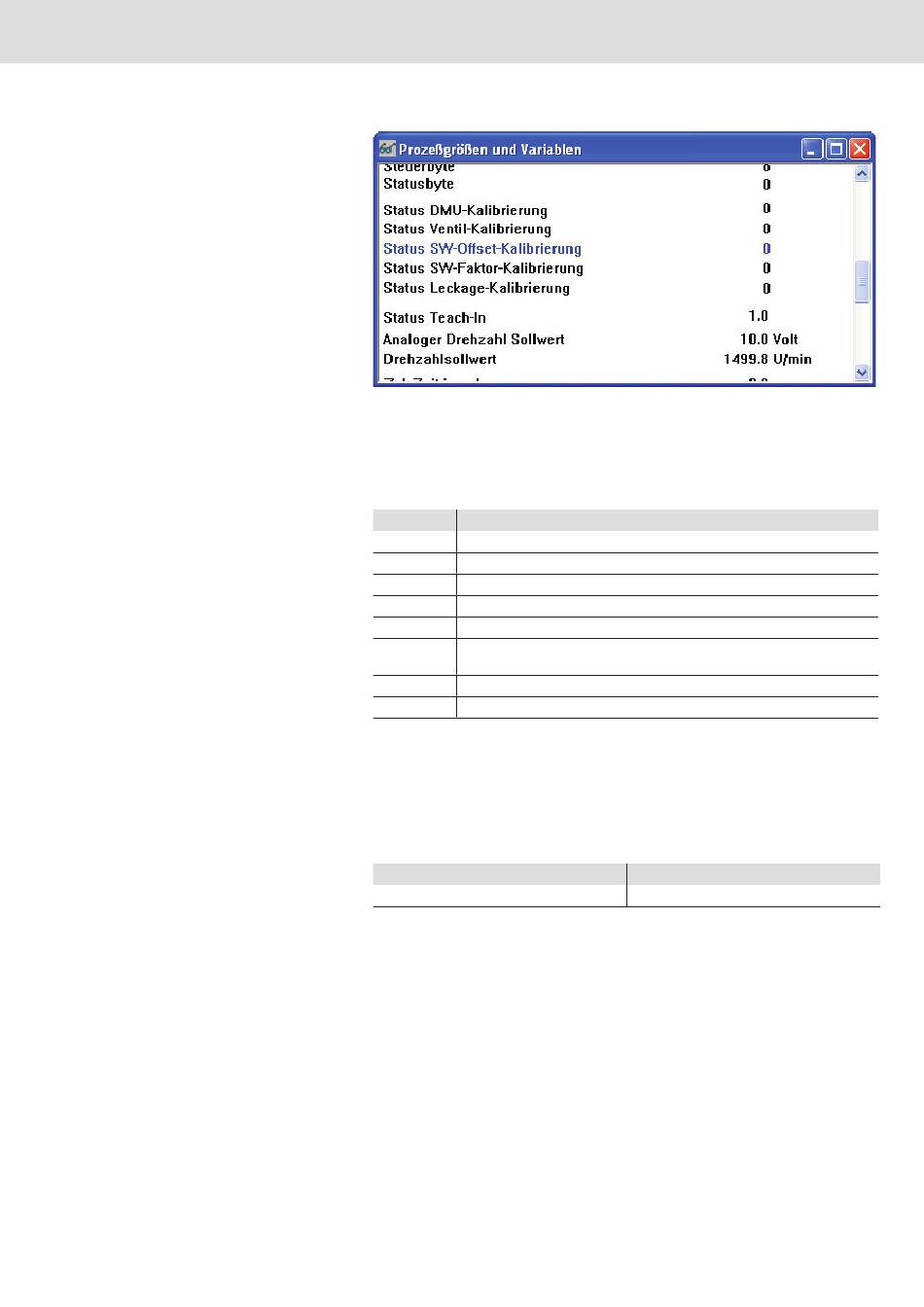

Abb. 44: Status des Schwenkwinkelsensor-Abgleichs
Die Bedeutung des Status des Kalibriervorgangs ist der nachfolgenden Tabelle
zu entnehmen.
Tabelle 49: Status des Kalibriervorgangs
wert
0x0000
0x0001
0x0002
0x0004
0x0010
0x1000
0x2000
0x4000
Parametergruppe „Abgleich Sw-Sensor"
Nach erfolgreicher Kalibrierung kann der ermittelte Offset (Korrekturwert) des
Schwenkwinkelsensors über R-Parameter R610 gelesen werden. Unter Menüpunkt
„Kommunikation" ⇢ „R-Parameter holen" kann im Online-Modus der ermittelte
Korrekturwert von der Steuerung in den PC geholt werden.
Tabelle 50: offset Sw-Sensor
R610
Der Wertebereich des Offsets beträgt –10 %...+10 %. Im Fall eines
Kalibrierungsfehlers wird der Offset des Schwenkwinkelsensors auf den
Standardwert von 0 festgelegt.
Verstärkung des
Notwendige Voraussetzungen:
Pumpen-Antriebsmotor an
f
volle Menge über Verbraucher leiten (z. B. Hydromotor ansteuern) oder
f
Druckbegrenzungsventil auf 20 bis 80 bar einstellen
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
Kalibrierung fertig und ok
Kalibrierung läuft
anderer Kalibriervorgang bereits gestartet
Kalibrierung durch Anwender abgebrochen
Kalibrierungsfehler (Slave im aktiven Master/Slave-Betrieb)
Kalibrierungsfehler (Offset des SW-Sensors außerhalb der zulässigen
Abgleichtoleranz [10 %])
Kalibrierungsfehler (Schwenkwinkel-Istwert schwankt)
Kalibrierungsfehler (Druckistwert außerhalb der Toleranz 12 bar...28 bar)
R-Parameter
Status der Kalibrierung
Bezeichnung
Offset SW-Sensor
