Inbetriebnahme
Start des Kalibriervorgangs
Status des Kalibriervorgangs
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
Starten Sie die Kalibrierung der Verstärkung des Schwenkwinkelsensors im
PC-Programm WIN-PED® über die Auswahl „Projekt" → „Maschinendaten" →
„Kalibrierung" → „OK" → „Auswahl der Kalibrierung" → „SW-Faktor-Kalibrierung"
→ Start.

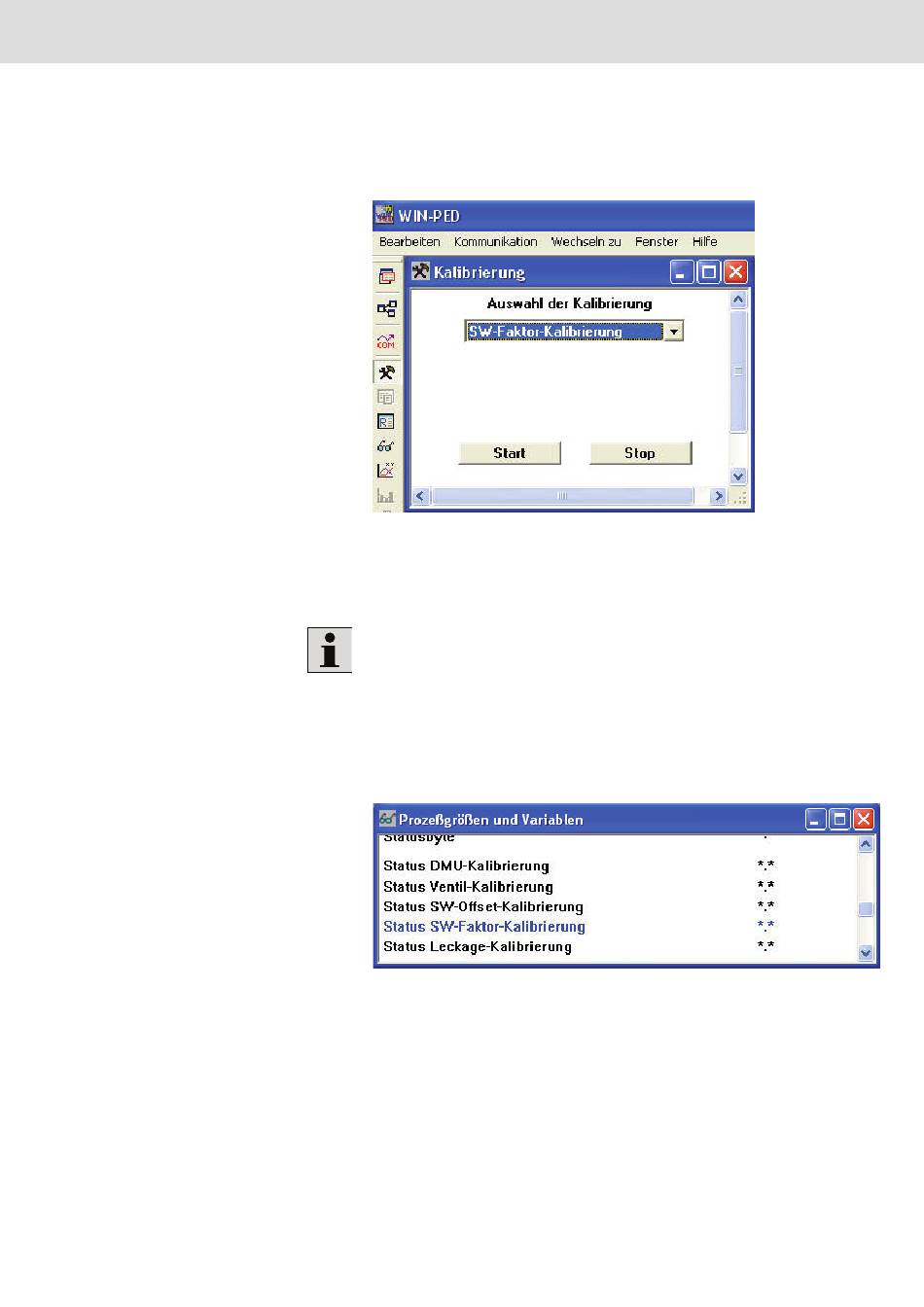

Abb. 45: Auswahl der Kalibrierung für die Verstärkung des Schwenkwinkelsensors
Während des Kalibriervorgangs arbeitet die Pumpe in Druckregelung mit einem
festen internen Drucksollwert von 100 bar. Der Kalibriervorgang dauert etwa
20 Sekunden.
Während der Kalibrierung verwendet das SY(H)DFEn-Regelsystem interne
Sollwerte, d. h. die Sollwerte von der Maschinensteuerung haben keinen
Einfluss. Tritt eine kritische Situation auf, kann die Kalibrierung jederzeit mit
dem „Stop-Button" abgebrochen werden. Die Sollwerte vor dem Start der
Kalibrierung werden wieder gültig.
Der Status der SW-Faktor-Kalibrierung ist im Programmteil „Diagnose" in der
Anzeige „Prozessgrößen und Variablen" des PC-Programms WIN-PED®
ersichtlich.
Abb. 46: Status des Kalibriervorgangs für die Schwenkwinkelverstärkung
Die Bedeutung des Status des Kalibriervorgangs ist der nachfolgenden Tabelle
zu entnehmen.
