Bosch Rexroth AG
Produktbeschreibung

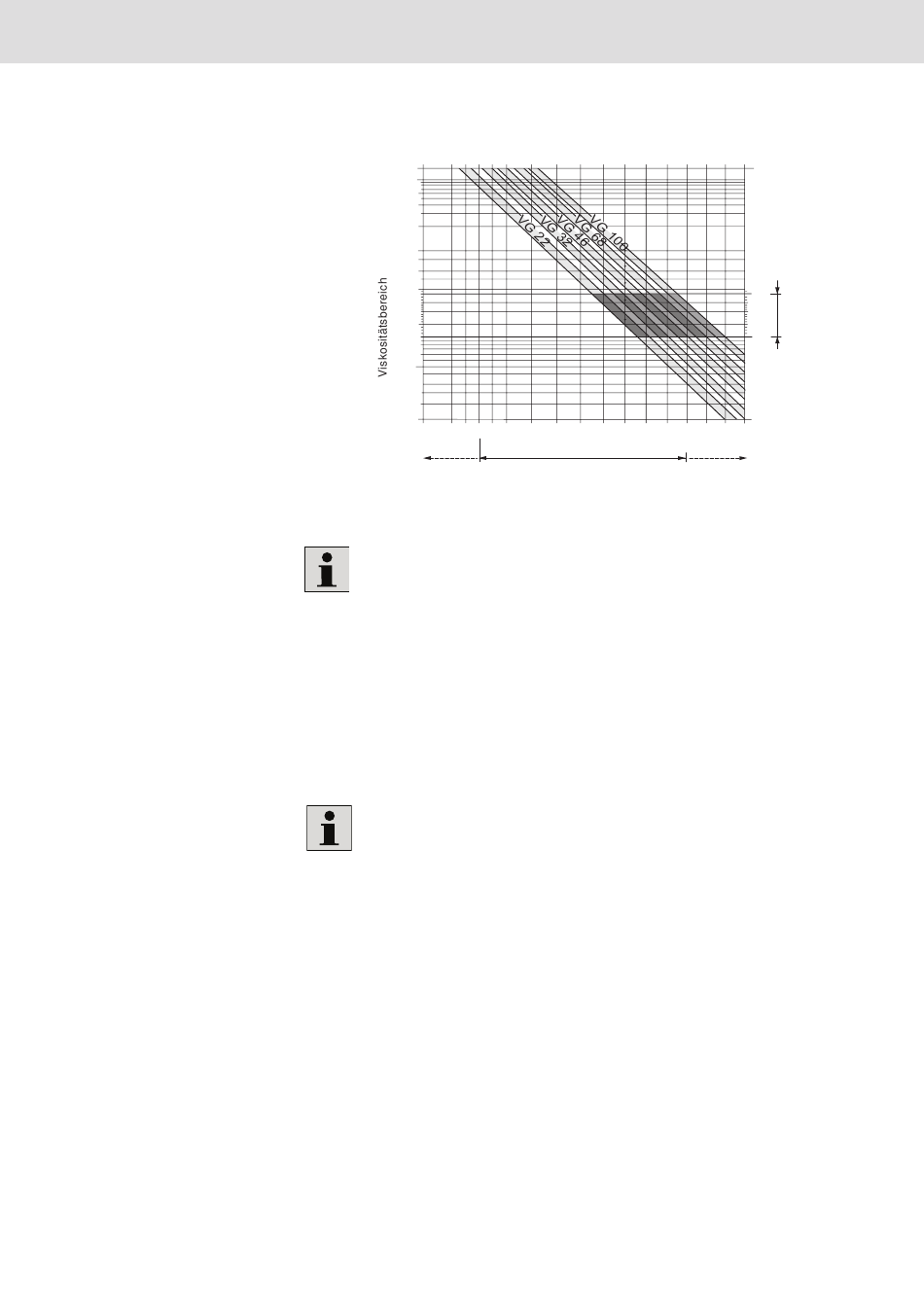

Auswahldiagramm für die
Filterung der Druckflüssigkeit
Druckflüssigkeit
2500
-40°
1600
1000
600
400
200
100
60
40
20
10
5
-40°
Erläuterungen zur Auswahl:
Für die richtige Wahl der Druckflüssigkeit wird die Kenntnis der
Betriebstemperatur im Tank (offener Kreislauf) in Abhängigkeit der
Umgebungstemperatur vorausgesetzt.
Die Druckflüssigkeit soll so gewählt werden, dass im Betriebstemperaturbereich
die Betriebsviskosität im optimalen Bereich (ν
Auswahldiagramm durch das grau gefärbte Feld dargestellt.
Wir empfehlen, die jeweils höhere Viskositätsklasse zu wählen.
Beispiel:
Bei einer Umgebungstemperatur von X °C stellt sich im Tank eine
Betriebstemperatur von 60 °C ein. Im optimalen Betriebsviskositätsbereich (ν
grau gefärbtes Feld) entspricht dies den Viskositätsklassen VG 46 bzw. VG 68.
Zu wählen: VG 68.
Die Lecköltemperatur, beeinflusst von Druck und Drehzahl, liegt stets über der
Tanktemperatur. An keiner Stelle der Anlage darf jedoch die Temperatur
höher als 90 °C sein.
Können die oben genannten Bedingungen bei extremen Betriebsparametern
oder durch hohe Umgebungstemperatur nicht eingehalten werden, bitten wir
um Rücksprache.
Je feiner die Filterung der Druckflüssigkeit erfolgt, desto besser wird die erreichte
Reinheitsklasse, was wiederum die Lebensdauer des SY(H)DFEn-Regelsystems
erhöht.
Zur Gewährleistung der Funktionssicherheit des Regelsystems SY(H)DFEn ist für
das Betriebsmittel mindestens die Reinheitsklasse 18/16/13 nach ISO 4406 (für
Partikelgrößen 4/6/14 μm) erforderlich.
5.6.2.1 HFC-Flüssigkeiten
Die Verwendung von HFC ist nur bei SYHDFEn-Regelsystemen mit Option „F"
erlaubt. Bei einer Applikation mit HFC-Flüssigkeit ist zu beachten, dass sich die
Lebensdauer des SYHDFEn-Regelsystems gegenüber der Standardanwendung
aufgrund der reduzierten Schmierfähigkeit der HFC-Flüssigkeit verringert.
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
-20°
0°
20°
-25°
-10°
0°
10°
30°
t min = -20 °C
Druckflüssigkeits-Temperaturbereich
40°
60°
80°
100°
1600
36
ν opt.
16
5
50°
70°
90°
Temperaturbereich
t in °C
t max = +70 °C
) liegt. Dieser Bereich wird im
opt
;
opt
