84/132
Bosch Rexroth AG
Inbetriebnahme
Status des Kalibriervorgangs
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12

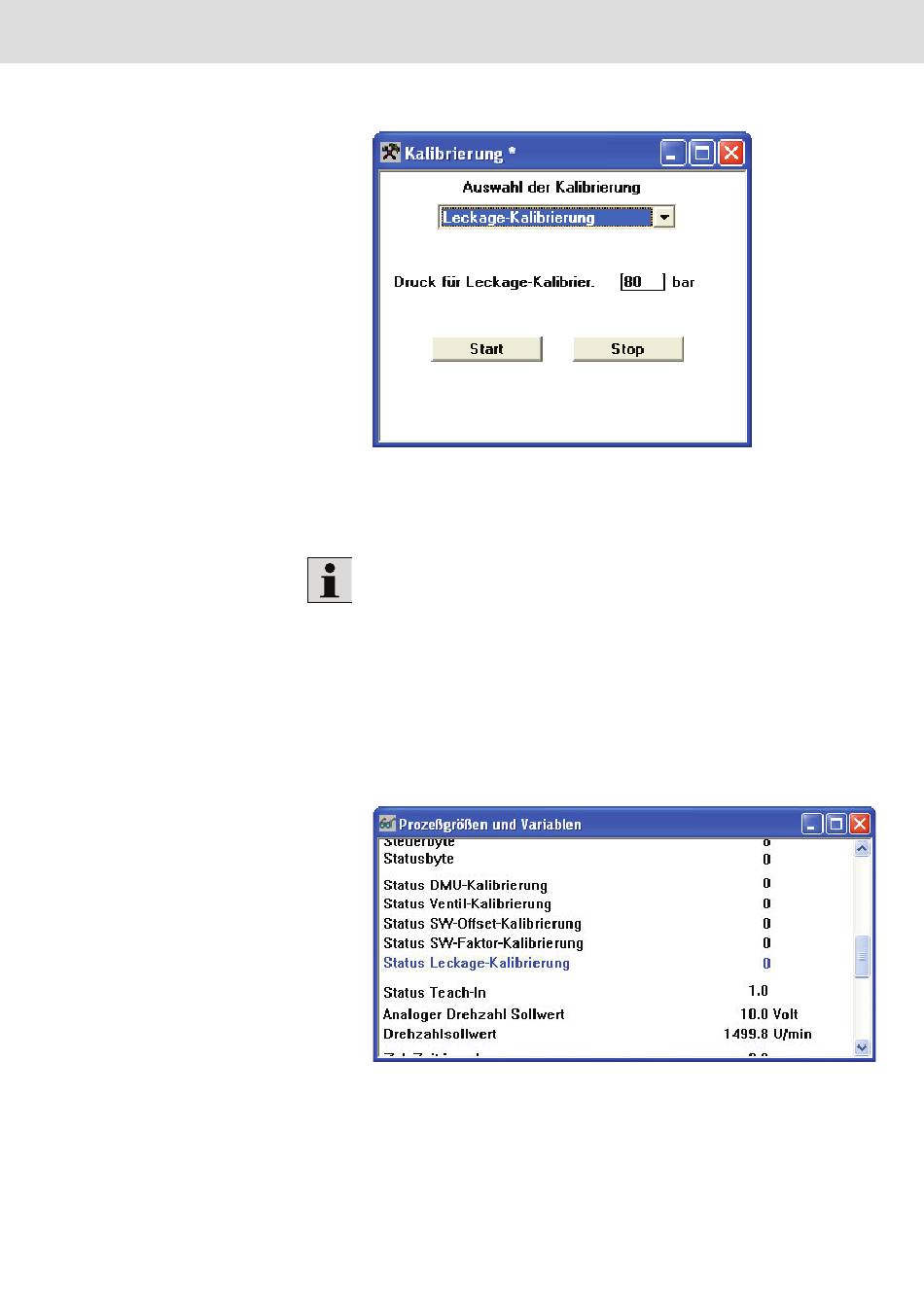

Abb. 47: Kalibrierung der Leckagekompensation
Während des Kalibriervorgangs arbeitet die Pumpe in Druckregelung mit dem
gewählten Drucksollwert. Der Kalibriervorgang dauert etwa 60 Sekunden.
Der vorgegebene Drucksollwert muss größer als 50 bar sein. Es wird
empfohlen, einen Druck am oberen Ende des Arbeitsbereichs zu wählen, der
für die Leckagekompensation von besonderer Bedeutung ist. Dadurch lässt
sich eine höhere Genauigkeit bei der Kalibrierung erzielen.
Achtung: Während der Kalibrierung verwendet das SY(H)DFEn-
Regelsystem den vorgegebenen Drucksollwert, d. h. die Sollwerte von der
Maschinensteuerung haben keinen Einfluss. Tritt eine kritische Situation auf,
kann die Kalibrierung jederzeit mit dem „Stop-Button" abgebrochen werden.
Die Sollwerte vor dem Start der Kalibrierung werden wieder gültig.
Der Status der Leckage-Kalibrierung ist im Programmteil „Diagnose" in der
Anzeige „Prozessgrößen und Variablen" des PC-Programms WIN-PED®
ersichtlich.
Abb. 48: Status Leckage-Abgleich
Die Bedeutung des Status des Kalibriervorgangs ist der nachfolgenden Tabelle
zu entnehmen.
