45/132
Bosch Rexroth AG
Montage
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
• Beachten Sie, dass in bestimmten Einbaulagen mit Beeinflussungen
der Verstellung oder Regelung zu rechnen ist. Bedingt durch die
Schwerkraft, das Eigengewicht und den Gehäusedruck können geringe
Kennlinienverschiebungen und Stellzeitveränderungen auftreten.
Die Einbauvorschriften sind auf den Einsatz des SY(H)DFEn-Regelsystems
abgestimmt. Ihre Einhaltung ist für die Lebensdauer der Einheiten mit
entscheidend.
Die Vorschriften gelten für Standard-Typen und Standard-Einbauten. Besondere
Einbausituationen erfordern zusätzliche Maßnahmen an den Einheiten und sind
separat dokumentiert.
Im Folgenden wird unterschieden zwischen der Einbauposition (Pumpe/Motor
zum Tank) und der Einbaulage (Lage des Pumpen-, Motorwellenendes senkrecht,
waagrecht etc.).
Einbauposition
Folgende Einbaupositionen sind möglich (siehe Abb. 25):
• Pos. a): Pumpe/Motor über dem Tank (über minimalem Ölstandsniveau)
HInwEIS! Beschädigungsgefahr durch Druckflüssigkeitsverlust!
Bei Übertankeinbau kann sich der Gehäuseraum nach längeren Stillstandzeiten
über die Leckflüssigkeitsleitung (Lufteintritt über Wellendichtring) oder über die
Arbeitsleitung (Spaltverluste) entleeren. Bei Wiederinbetriebnahme ist damit keine
ausreichende Schmierung der Lager gegeben.
Kontrollieren Sie daher regelmäßig den Druckflüssigkeitsstand im
f
Gehäuseraum; ggf. ist eine Wiederinbetriebnahme vorzunehmen.
• Pos. b): Pumpe/Motor neben bzw. unter dem Tank (unter minimalem
Ölstandsniveau), wobei die Gehäuseoberkante dem minimalen Ölstandsniveau
entspricht.
• Die Montage eines SY(H)DFEn-Regelsystems im Tank ist nicht möglich.
Verwenden Sie für Applikationen unter Öl das Regelsystem SY(H)DFE1.
Folgende Einbaulagen sind zulässig. Der gezeigte Rohrleitungsverlauf stellt den
prinzipiellen Verlauf dar.
+
=
-

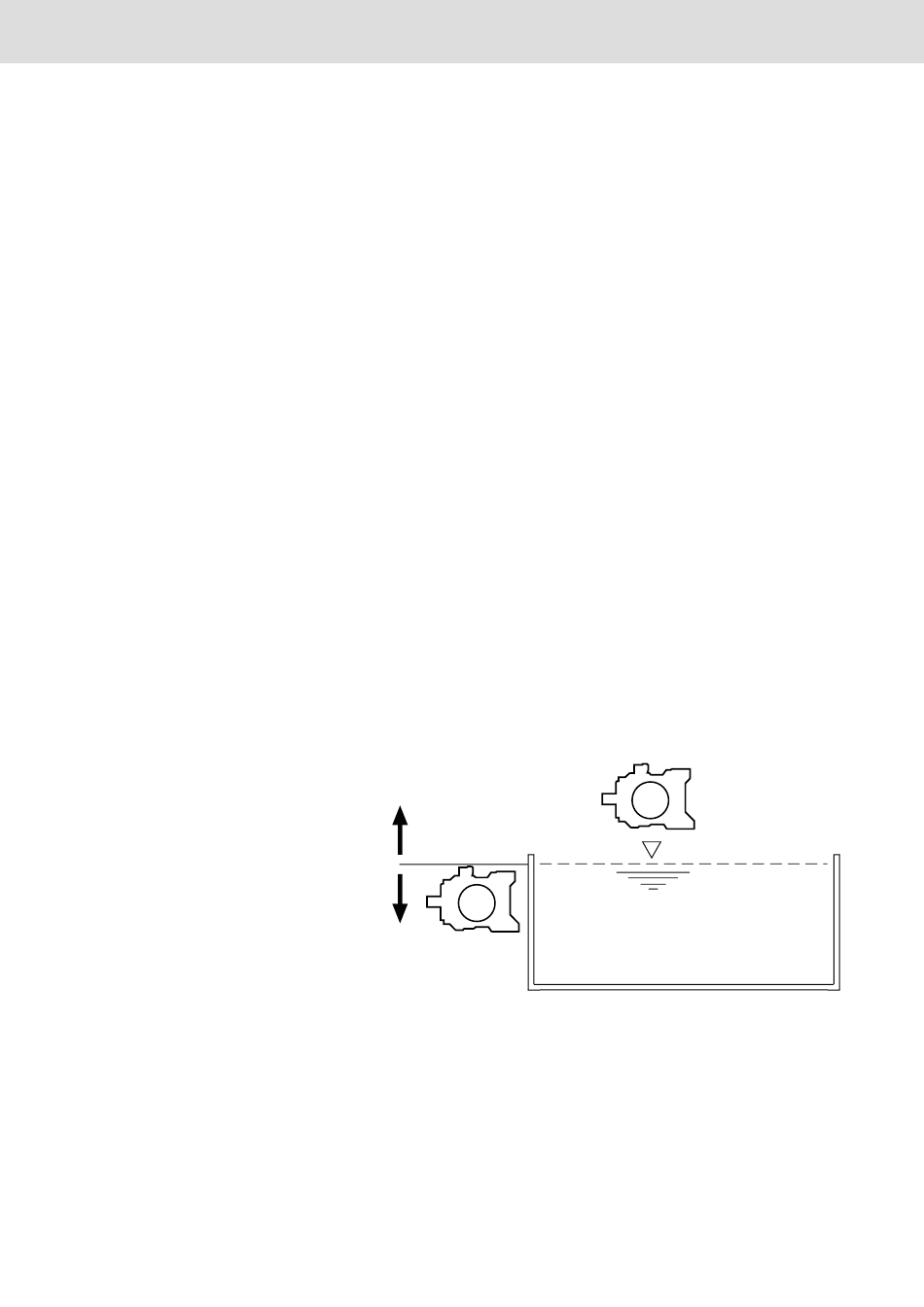

Abb. 25: Einbauposition
Einbaulage
Folgende Einbaulagen sind möglich:
• Pos.1 waagrecht: Wellenende horizontal
• Pos.2 senkrecht: Wellenende nach oben
• Pos.3 senkrecht: Wellenende nach unten (nur mit Pumpenausführung 0975
möglich)
a
b
SYD_015
