Inbetriebnahme
offsets der Ventilkalibrierung
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12

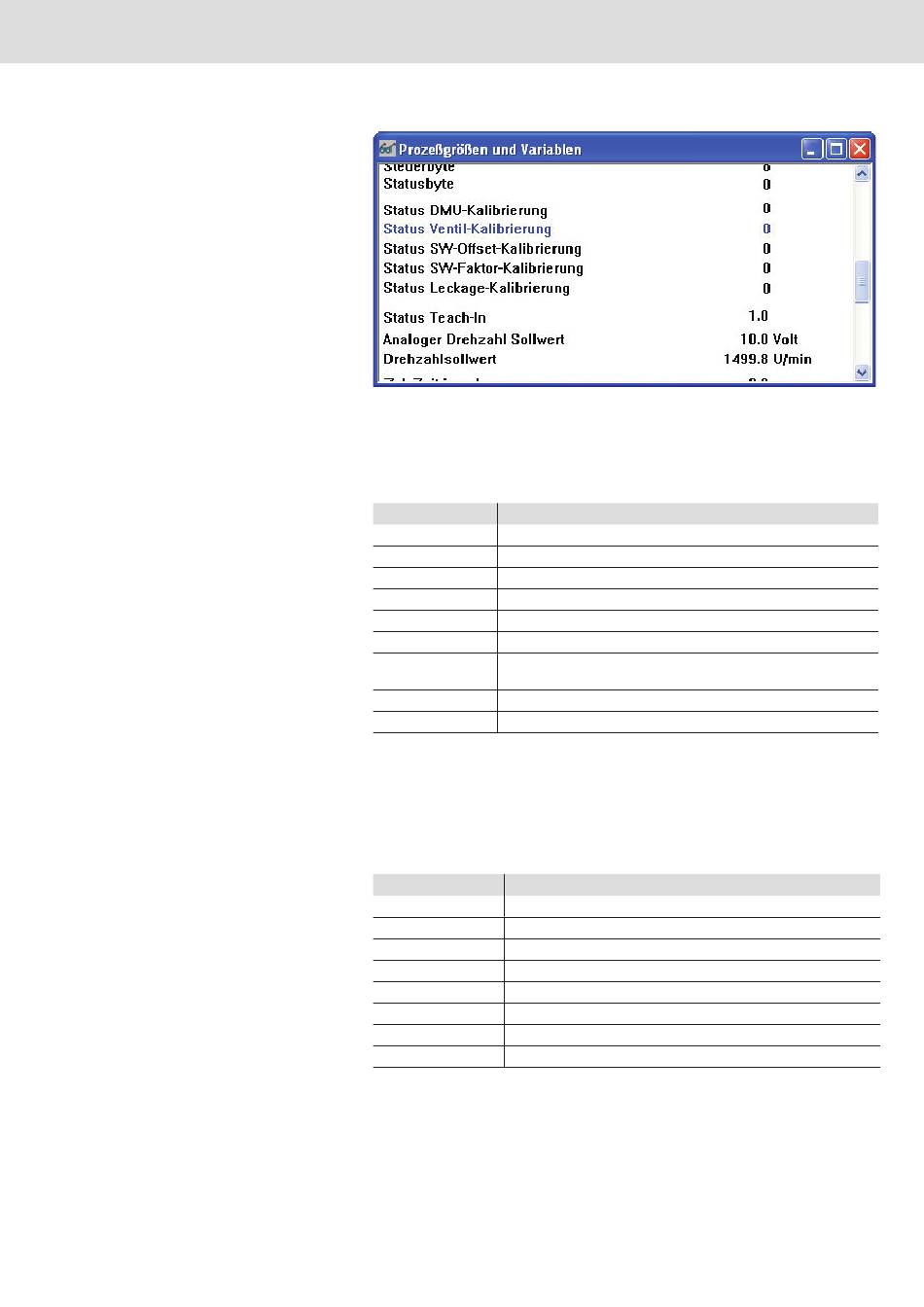

Abb. 42: Status des Kalibriervorgangs
Die Bedeutung des Status des Kalibriervorgangs ist der nachfolgenden Tabelle
zu entnehmen.
Tabelle 47: Status des Kalibriervorgangs
wert
0x0000
Kalibrierung fertig und ok
0x0001
Kalibrierung läuft
0x0002
anderer Kalibriervorgang bereits gestartet
0x0004
Kalibrierung durch Anwender abgebrochen
0x0008
Stützpunkte nicht in aufsteigender Reihenfolge
0x0010
Kalibrierungsfehler (Slave im aktiven Master/Slave-Betrieb)
0x1000
Kalibrierungsfehler (Offset des Ventils außerhalb der zulässigen
Abgleichtoleranz ±10 %)
0x2000
Kalibrierungsfehler (Druck-Istwert schwankt)
0x4000
Kalibrierungsfehler (Regeldifferenz „pDiff" > 15 bar)
Parametergruppe „Abgleich Ventil"
Nach erfolgreicher Kalibrierung kann der ermittelte Offset (Korrekturwert) des
Ventils für den jeweiligen Stützpunkt über folgende R-Parameter gelesen werden.
Unter Menüpunkt „Kommunikation" ⇢ „R-Parameter holen" können Sie im Online-
Modus die ermittelten Korrekturwerte von der Steuerung in den PC holen.
Tabelle 48: Ventiloffsets
R-Parameter
Bezeichnung
R642
Ventil_Korrektur_Punkt_1 [bar]
R643
Ventil_Korrektur_Punkt_2 [bar]
R644
Ventil_Korrektur_Punkt_3 [bar]
R645
Ventil_Korrektur_Punkt_4 [bar]
R646
Ventil_Offset_1
R647
Ventil_Offset_2
R648
Ventil_Offset_3
R649
Ventil_Offset_4
Der Wertebereich des Offsets beträgt –10 %...+10 %. Im Fall eines
Kalibrierungsfehlers werden alle Offsets des Ventils auf den Standardwert von 0
festgelegt.
Status der Kalibrierung
