Inbetriebnahme
Steuerung Echtzeitbetrieb
Mehrkreis Drehzahlberechnung
Mehrkreis Drehzahlberechnung
Verstärkung Drehzahlsollwert
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
8.1.11.2.3 Einstellung variable Drehzahl
Die einzelnen, in diesem Kapitel beschriebenen Parameter sind über die Auswahl
„Projekt" →„R-Parameter"→„Drehzahlvariabler Betrieb" zugänglich.

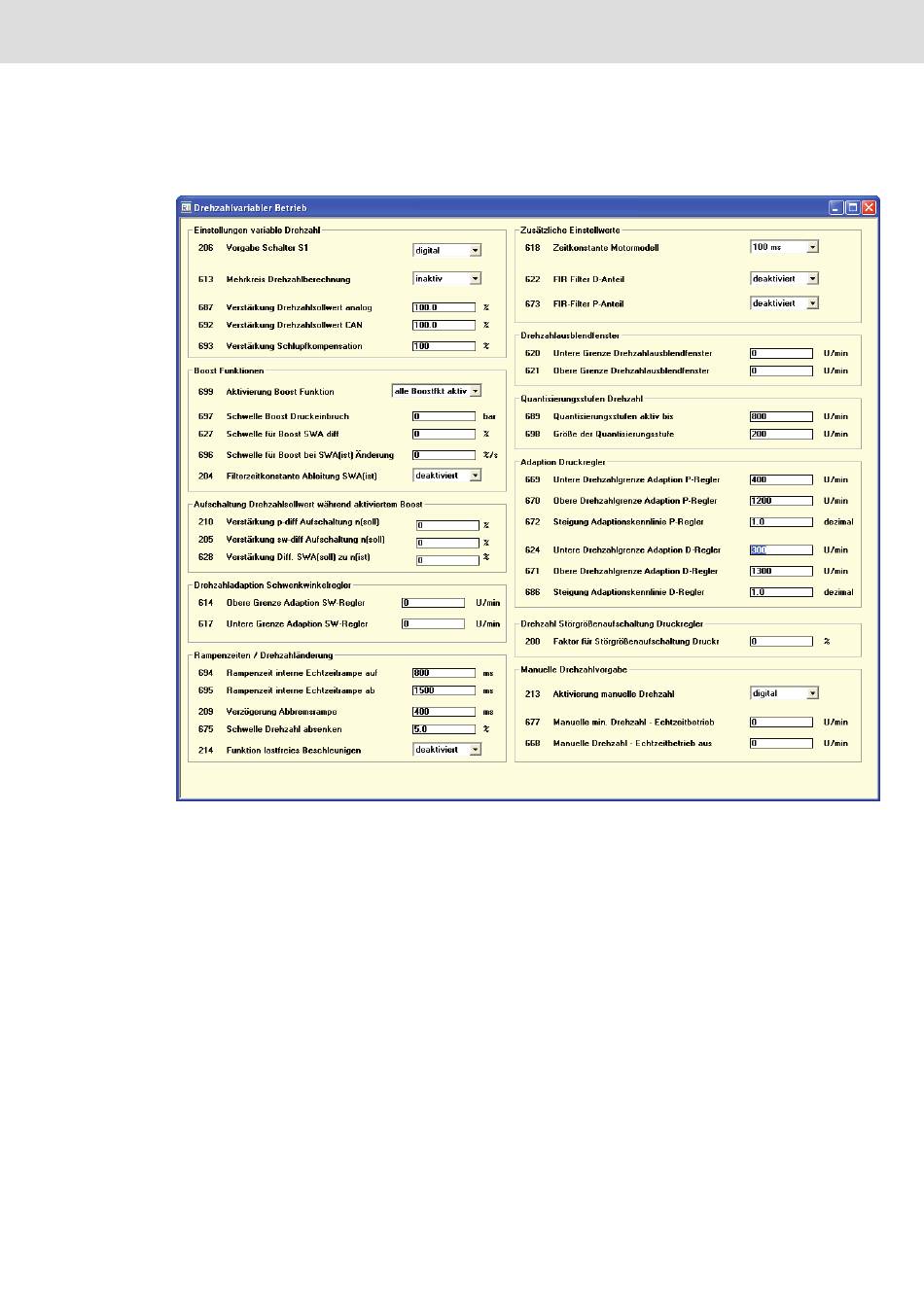

Abb. 58: Einstellung der variablen Drehzahl
Der Echtzeitbetrieb des SY(H)DFEn-Regelsystems wird über den Schalter S1
gesteuert. Dieser Schalter kann sowohl über einen digitalen Eingang als auch
über CAN-Bus geschaltet werden. Der R-Parameter R206 bestimmt die Vorgabe
für den Schalter S1.
Das SY(H)DFEn-Regelsystem bietet die Möglichkeit, mehrere SY(H)DFEn-
(R613)
(R613)
Regelpumpen, die in zwei unterschiedliche hydraulische Kreise fördern, auf einer
Motorwelle zu betreiben. Über R613 kann diese Funktion aktiviert und entweder
die Hauptpumpe oder Nebenpumpe ausgewählt werden. Für die
Mehrkreisfunktion ist ein CAN-Bussystem erforderlich. Eine genauere
Beschreibung der Mehrkreisfunktion finden Sie in RD 30014-02-Z.
Die Ausgabe des Drehzahlsollwerts erfolgt über den analogen Ausgang 1 (Pin 6
(R687, R692)
oder Pin 8 am Zentralstecker X1) oder über den CAN-Bus. Um den Faktor für die
Ausgabe des Drehzahlsollwerts anzupassen, kann der Parameter R687 bzw.
R692 entsprechend verändert werden.
