90/132
Bosch Rexroth AG
Inbetriebnahme
nenngröße Hauptpumpe (R623)
nenngröße zusätzliche Pumpe
Maximaler Schwenkwinkel bei
variabler Drehzahl (R690)
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
100 % Md
Reduziertes Md
R681

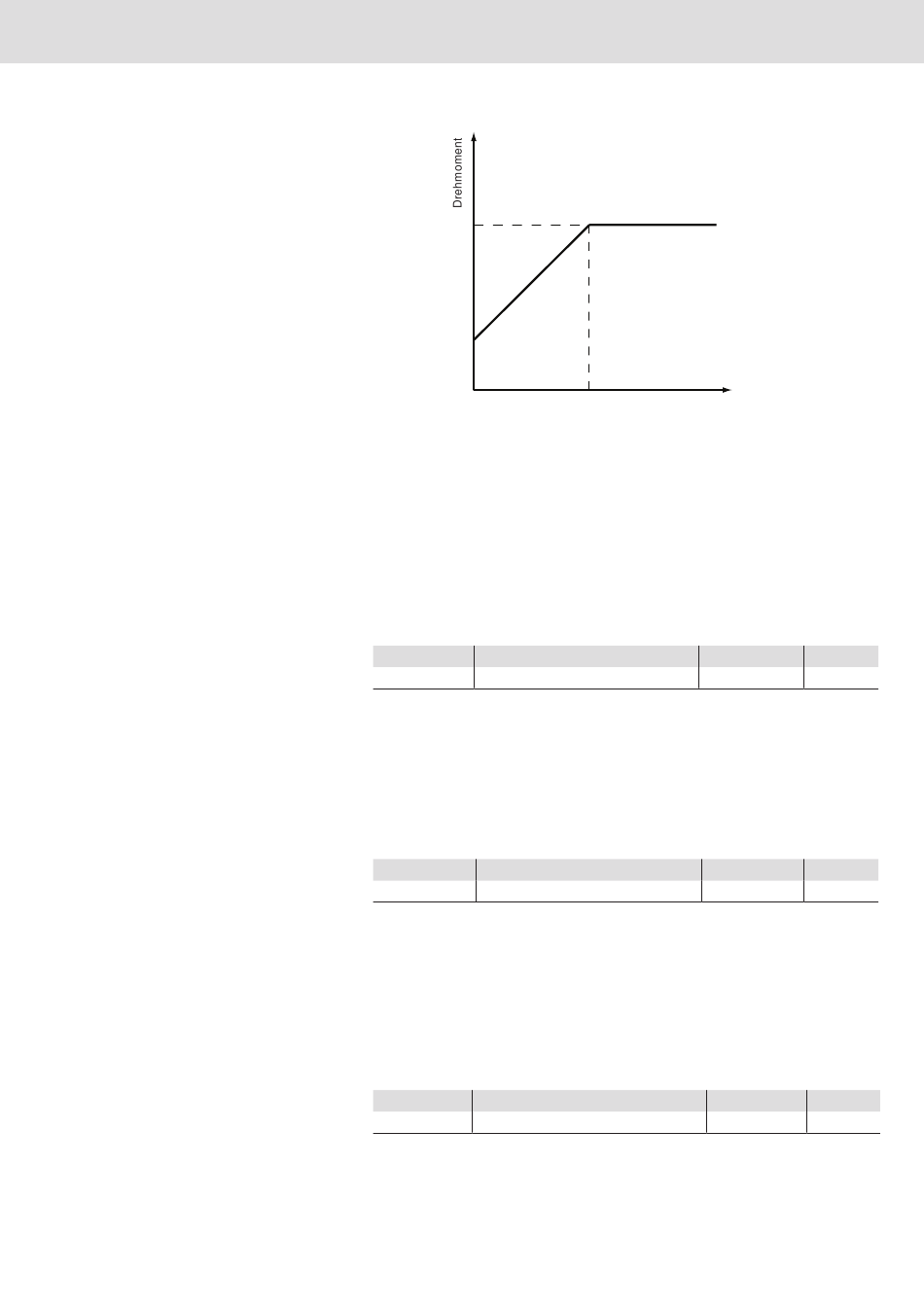

Abb. 52: Derating
8.1.11.1.6 Hydraulische Pumpe(n)
Für den drehzahlvariablen Betrieb benötigt das SY(H)DFEn-Regelsystem die
Nenngröße der Hauptpumpe, an welcher das VT-DFPn-Ventil montiert ist. Bei
mehreren geregelten Pumpen (Druckregler Master/Slave, Einkreis) wird hier die
Summe aller Regelpumpen eingetragen, die in das gleiche hydraulische System
fördern.
Tabelle 64: Auswahl der nenngröße der Hauptpumpe
R-Parameter
R623
Nenngröße Hauptpumpe DFEn
Bei einer regenerativen Kombination mit einer oder mehren Pumpen muss bei
(R626)
Parameter R626 die Nenngröße der zusätzlichen Konstantpumpe angegeben
werden. Sollten mehrere Konstantpumpe verwendet werden, so muss hier die
Summe aller Konstantpumpen, die in das hydraulische System fördern, eingetragen
werden. Für den Fall, dass nur mit einer Hauptpumpe oder nur Master/Slave-
Druckregler mit Regelpumpen gefahren wird, muss bei R626 der Wert „Null"
eingetragen werden.
Tabelle 65: nenngröße der Anbaupumpe
R-Parameter
R626
Nenngröße zusätzliche Pumpe
Über den Parameter R690 kann im drehzahlvariablen Betrieb der maximale
Schwenkwinkel vorgegeben werden. Die SY(H)DFEn-Regelsystem senkt die Drehzahl
soweit ab, bis dieser maximale Schwenkwinkel erreicht wird, um die benötigte Menge
zu fördern. Generell verbessert sich der Wirkungsgrad der Pumpe bei größerem
Schwenkwinkel. Um im drehzahlvariablen Betrieb die Verlustleistung zu minimieren,
sollte die Drehzahl soweit abgesenkt werden, dass der Schwenkwinkel nahe an sein
Maximum herankommt. Um genügend Regelreserve für den Schwenkwinkelregler zu
erhalten, liegt das Optimum zwischen 80 % und 90 % (anlagenabhängig).
Tabelle 66: Maximaler Schwenkwinkel
R-Parameter
R690
Max. Schwenkwinkel (variable Drehzahl)
n (Grenz)
Drehzahl
R680
Bezeichnung
wertebereich
10 - 356
Bezeichnung
wertebereich
0 - 250
Bezeichnung
wertebereich
50 - 98
Einheit
cm³
Einheit
cm³
Einheit
%
