17/132
Bosch Rexroth AG
Produktbeschreibung
eines Vorspannventils SYDZ am Anschluss MP1 montiert und an der M12-
Gerätedose (13) angeschlossen werden.
Ein Wegaufnehmer mit integrierter Elektronik (7) an der Pumpe ermittelt den
Schwenkwinkel-Istwert. Die aufgenommenen Istwerte werden im Verstärker
aufgearbeitet und mit den vorgegebenen Sollwerten verglichen. Der
Minimalwertbildner sorgt dafür, dass automatisch nur der dem gewünschten
Arbeitspunkt zugeordnete Regler aktiv ist. Dabei wird eine Systemgröße (Druck,
Schwenkwinkel oder Drehmoment) exakt ausgeregelt, die beiden anderen
Größen liegen unterhalb des vorgegebenen Sollwerts. Das Ausgangssignal des
Minimalwertbildners wird zum Sollwert für den Ventilregelkreis.
Der Istwert der Ventilkolbenposition wird mit einem induktiven Wegaufnehmer
(6) aufgenommen. Der Ausgangswert des Ventilpositionsreglers bestimmt über
die Verstärkerendstufe den Strom durch den Proportionalmagneten (8). Sobald
der Arbeitspunkt erreicht ist, wird der Steuerkolben (9) des Proportionalventils in
Mittelstellung gehalten.
Wird von den übergeordneten Reglern die Vergrößerung des Schwenkwinkels
(Erhöhung des Volumenstroms) gefordert, so muss der Ventilkolben (9)
so lange aus der Mittelstellung (Verbindung des Stellkolbens (4) A → T)
ausgelenkt werden, bis der Schwenkwinkel den erforderlichen Wert erreicht
hat. Die Verschiebung des Ventilkolbens gegen die Kraft der Feder (10) wird
durch eine entsprechende Erhöhung des elektrischen Stroms durch den
Proportionalmagneten (8) erreicht.
Die Reduzierung des Schwenkwinkels (Reduzierung des Volumenstroms) erfolgt
durch die Verbindung des Stellkolbens (4) von P –> A.
Es gibt drei Möglichkeiten, das hydraulische Stellsystem der Pumpe mit Steueröl
zu versorgen:
1. Intern, ohne Vorspannventil (nur möglich bei Betriebsdrücken >20 bar)
2. Intern, mit Vorspannventil (Betriebsdruck 0...100 %)
3. Fremdversorgung über Wechselventil – automatische Umschaltung intern/extern
durch Wechselventil-Zwischenplatte! (Siehe Kapitel 5.4.1 „Internes/externes
Steueröl", Seite 26)
5
1
- 100 %
+ 100 %
Nullhub-
betrieb

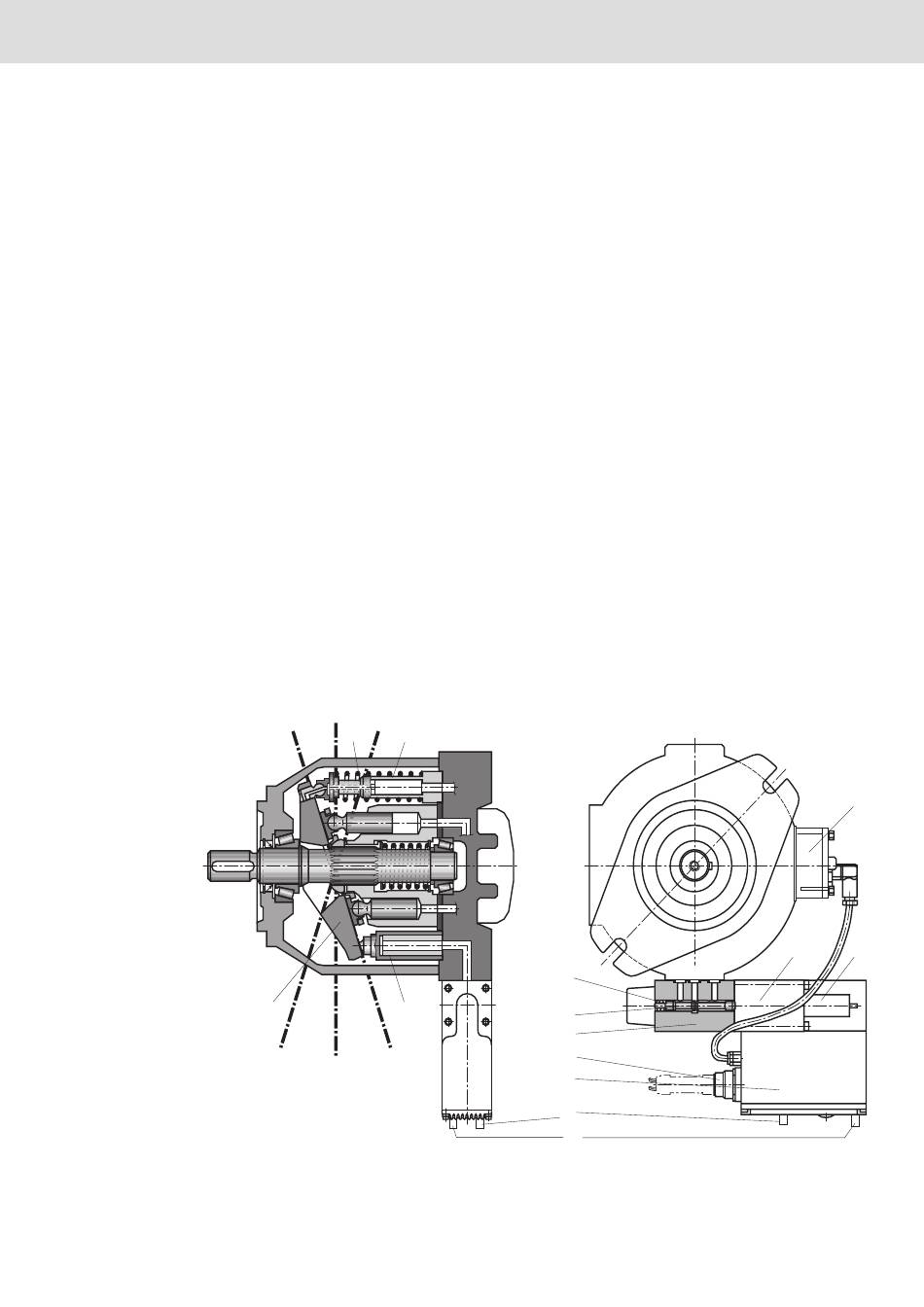

Abb. 3: Schnitt SYDFEn, Serie 2X
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
3
10
4
9
2
12
11
14
13
P A T
Stecker X3
Stecker X2
7
8
6
