92/132
Bosch Rexroth AG
Inbetriebnahme
Mehrkreis Drehzahlberechnung
Verstärkung Drehzahlsollwert
8.1.11.1.8 Einstellungen variable Drehzahl
Die einzelnen, in diesem Kapitel beschriebenen Parameter sind über die Auswahl
„Projekt" → „R-Parameter" → „Drehzalvariabler Betrieb" zugänglich.

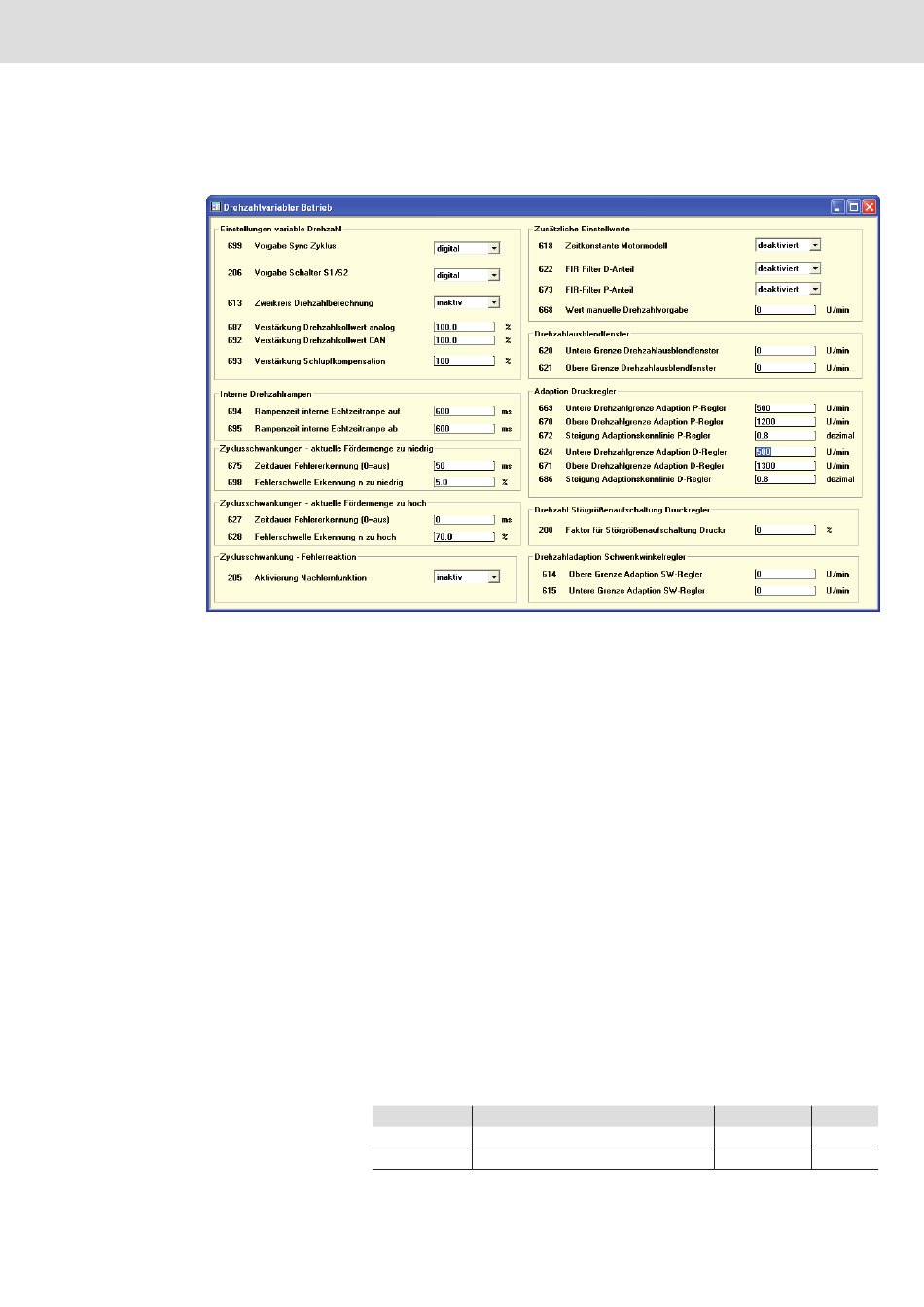

Abb. 53: Ansicht für die Einstellungen für variable Drehzahl
Zyklussteuerung
Das SY(H)DFEn-Regelsystem kann sowohl als analoge/digitale Variante als auch
über CAN-Bus betrieben werden. In der analogen/digitalen Ausführung werden
die Schalter S1 und S2 sowie die Synchronisation über digitale Eingänge
angesteuert. Der Drehzahlsollwert kann über einen analogen Ausgang an den
Frequenzumrichter weitergegeben werden. In der CAN-Ausführung werden die
Schalter S1 und S2 und die Synchronisation über Bus vorgegeben. Der
Drehzahlsollwert wird ebenfalls über CAN-Bus gesendet. Über den Parameter
R699 kann die Vorgabe für die Zyklussynchronisation sowie die Ansteuerung
verschiedener Funktionen zwischen CAN-Bus und digitalen Signalen
umgeschaltet werden. Der R-Parameter R206 bestimmt die Vorgabe für die
Schalter S1/S2.
Das SY(H)DFEn-Regelsystem bietet die Möglichkeit, mehrere SY(H)DFEn-
(R613)
Regelpumpen, die in unterschiedliche hydraulische Kreise fördern, auf einer
Motorwelle zu betreiben. Über R613 kann diese Funktion aktiviert und entweder
die Hauptpumpe oder Nebenpumpe ausgewählt werden. Für die
Mehrkreisfunktion ist ein CAN-Bussystem erforderlich. Eine genauere
Beschreibung der Mehrkreisfunktion finden Sie in RD 30014-02-Z.
Die Ausgabe des Drehzahlsollwerts erfolgt über den analogen Ausgang 1 (Pin 6
(R687, R692)
oder Pin 8 am Zentralstecker X1) oder über den CAN-Bus. Um den Faktor für die
Ausgabe des Drehzahlsollwerts anzupassen, kann der Parameter R687 bzw.
R692 entsprechend verändert werden.
Tabelle 71: Verstärkung des Drehzahlsollwerts
R-Parameter
R687
R692
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
Bezeichnung
Verstärkung Drehzahlsollwert analog
Verstärkung Drehzahlsollwert CAN
wertebereich
Einheit
0 - 100
%
0 - 100
%
