REXROTH Sytronix DFEn 5000 Betriebsanleitung Seite 58

Drehzahlvariables druck- und förderstromregelsystem
Inhaltsverzeichnis

Werbung

58/132
Bosch Rexroth AG
Montage
Anbauort des Druckmessumformers
Montagerichtung des
Druckmessumformers
Druckmessumformer HM12
SYDFEn-2X, SYDFEn-3X, SYHDFEn-1X | RD 30014-B/02.12
Der Vorteil des Druckmessumformers liegt in der einfachen Überprüfung
der Signale durch Messung mit einem Voltmeter ohne einen Eingriff in die
Anschlussleitungen.
• Der Druckmessumformer „HM16-1X/C13" hat eine Spannungsschnittstelle
(0,5...5 V) mit fertig konfektionierter Anschlussleitung für den direkten
Anschluss an X2. Beachten Sie bei der Zusatzoption „Teach-In"-Version dabei
die Hinweise in Kapitel 7.6.4.
VoRSICHT! Unkontrollierter Druckanstieg!
Verletzungsgefahr!
Die Verdrahtung muss so erfolgen, dass der Druckmessumformer nicht
f
kurzgeschlossen wird, da die Regelelektronik bei fehlendem Drucksignal
den Druck nicht mehr erkennen kann und dadurch ein unkontrollierter
Druckanstieg folgt.
Günstig für die Anbringung des Druckmessumformers haben sich Anbauorte
erwiesen, die sich nicht in unmittelbarer Nähe zur Pumpe und z. B. erst nach dem
(flexiblen) Druckschlauch befinden:
• Immer zwischen Pumpe und evtl. eingebautem Rückschlagventil
• Keine Minimess-Leitungen verwenden
Eine Montage im Anschluss „MP1" des Vorspannventils SYDZ ist wegen der
Abmessungen nur mit dem Druckmessumformer HM16-1X/C13 möglich. In
diesem Fall kann es vorkommen, dass wegen einer höheren Druckpulsation
die Druckreglerverstärkung reduziert werden muss.
Wir empfehlen die hängende Montage des Druckmessumformers, so dass
Entlüftungsprobleme (und damit Regelschwingungen) von vornherein
ausgeschlossen werden können.
Ergibt sich, durch die Einbaulage der Pumpe bedingt, dass ein direkt in die
Pumpe oder im Vorspannventil eingebauter Druckmessumformer „stehend"
positioniert ist, so empfehlen wir einen anderen Montageort für den
Druckmessumformer.
Das Regelsystem SY(H)DFEn besitzt vier Eingänge, die als
Druckmessumformereingänge verwendet werden können. Informationen zur
Inbetriebnahme finden Sie in Kapitel 8.1.6.4 „Druckmessumformer (DMU)
einstellen" auf Seite 66).
Der Druckmessumformer HM12 besitzt eine 2-Draht-Stromschnittstelle und kann
nach Bild unten über den Zentralstecker an das Pilotventil angeschlossen
werden.
Die Versorgungsspannung für den Druckmessumformer muss gemäß
Spezifikation ausgeführt werden.
Nähere Angaben über den Druckmessumformer siehe RD 29933.
+24 V
+24 V
4-20 mA
nach p
High
Ist
= Pin 10
nach p
Low
Ist
= Pin 11
L0

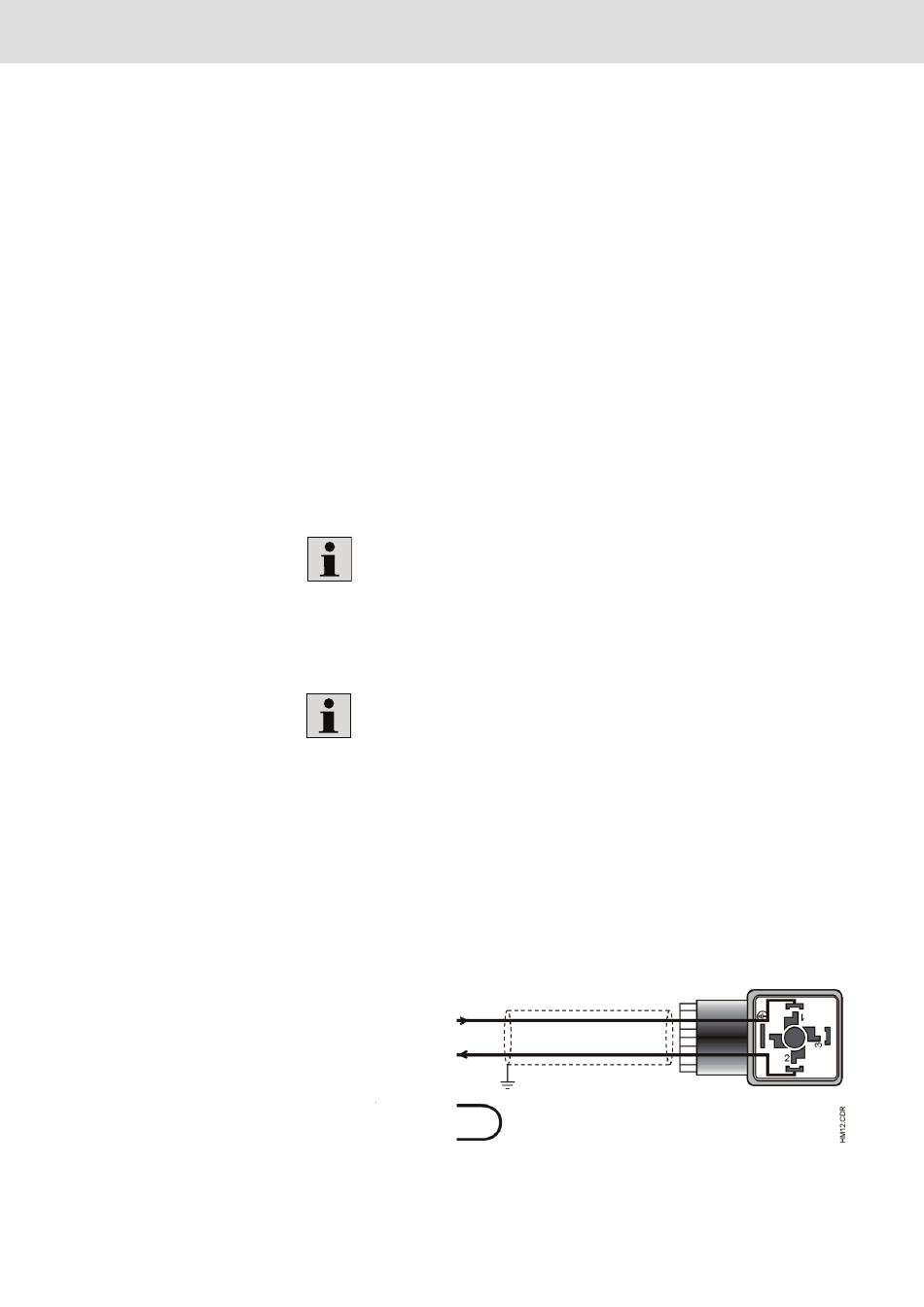

Abb. 30: Anschlüsse HM12
